工程名称：國王城堡毛胚屋裝修案

房屋型態：毛胚屋

空間性質：電梯大樓

設計風格：工業風

介绍说明：

位於高雄毛胚屋裝修案,針對風格營造，以較細膩的手法呈現工業風獨特味道並融合了女兒房的北歐風格,

由於女屋主鍾情於咖啡廳工業風的獨特風格，又希望能呈現出家居的溫暖,因此整體大量採用溫潤木皮,紅磚文化石,白磚文化石,搭配客製化穀倉造型拉門,鐵件等元素,營造出屋主所期待的咖啡廳氛圍。

作品照片為3D繪製,(完工後相似度90%以上)屬本公司之設計著作，並受著作權法保護

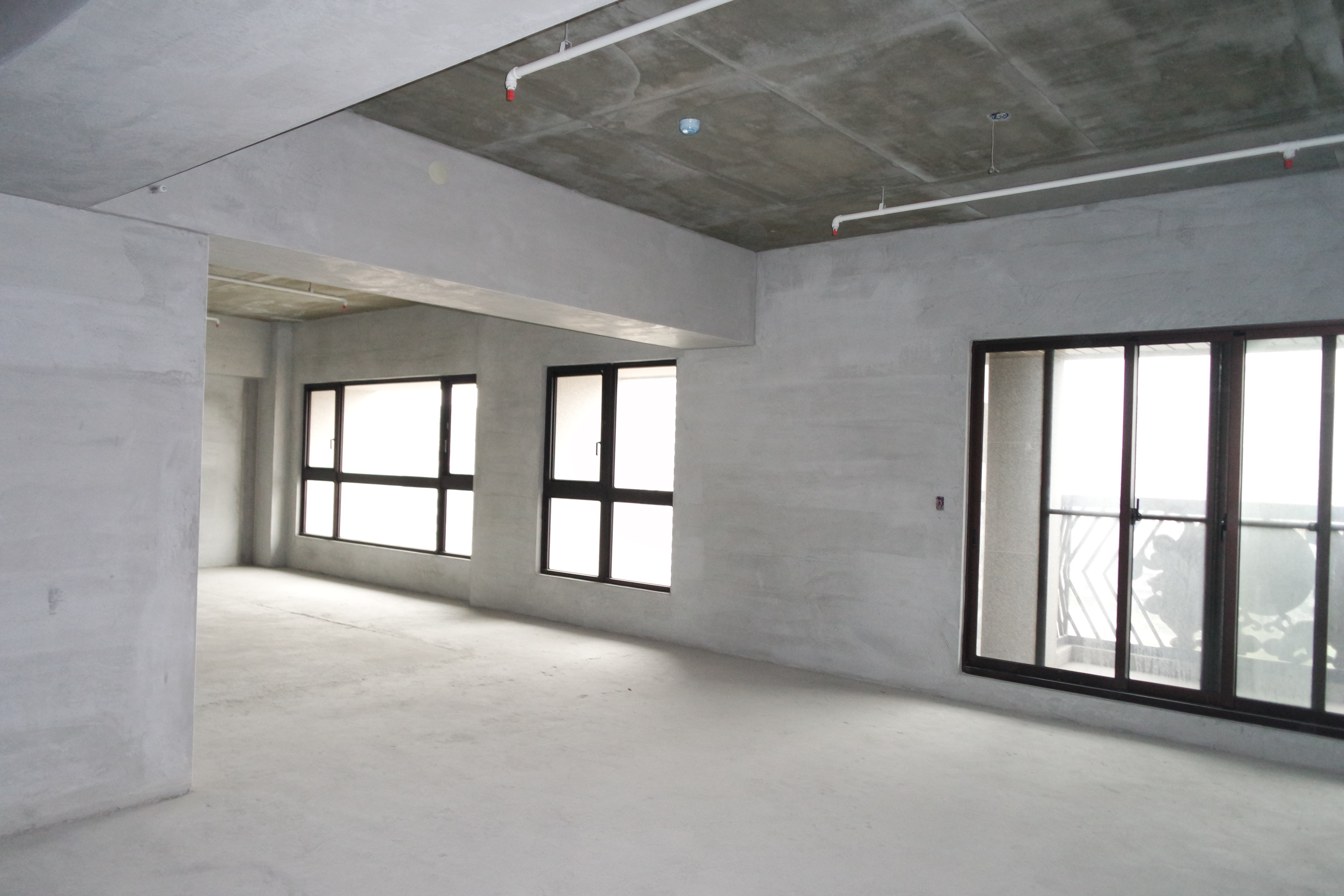

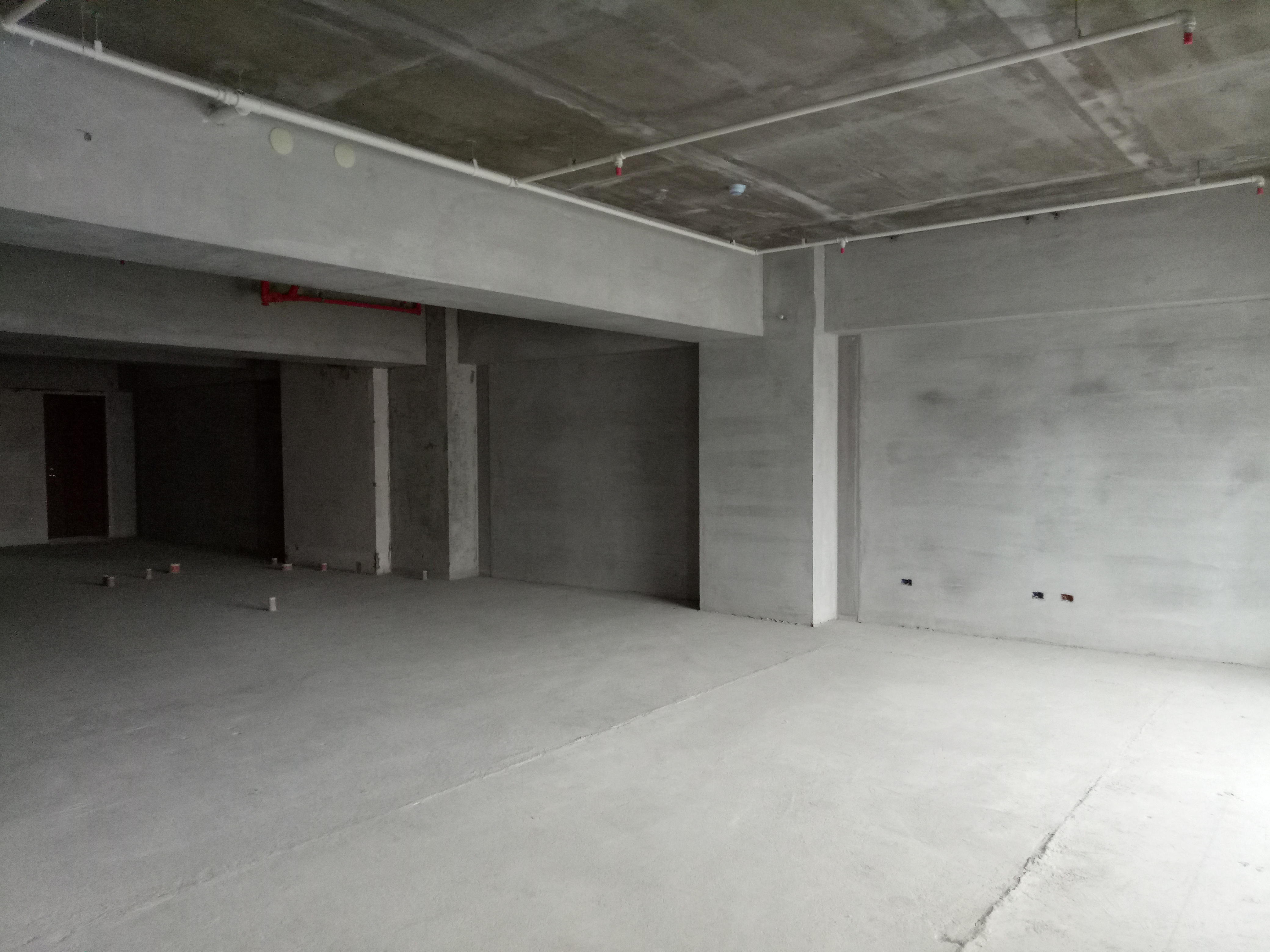

施工前現況

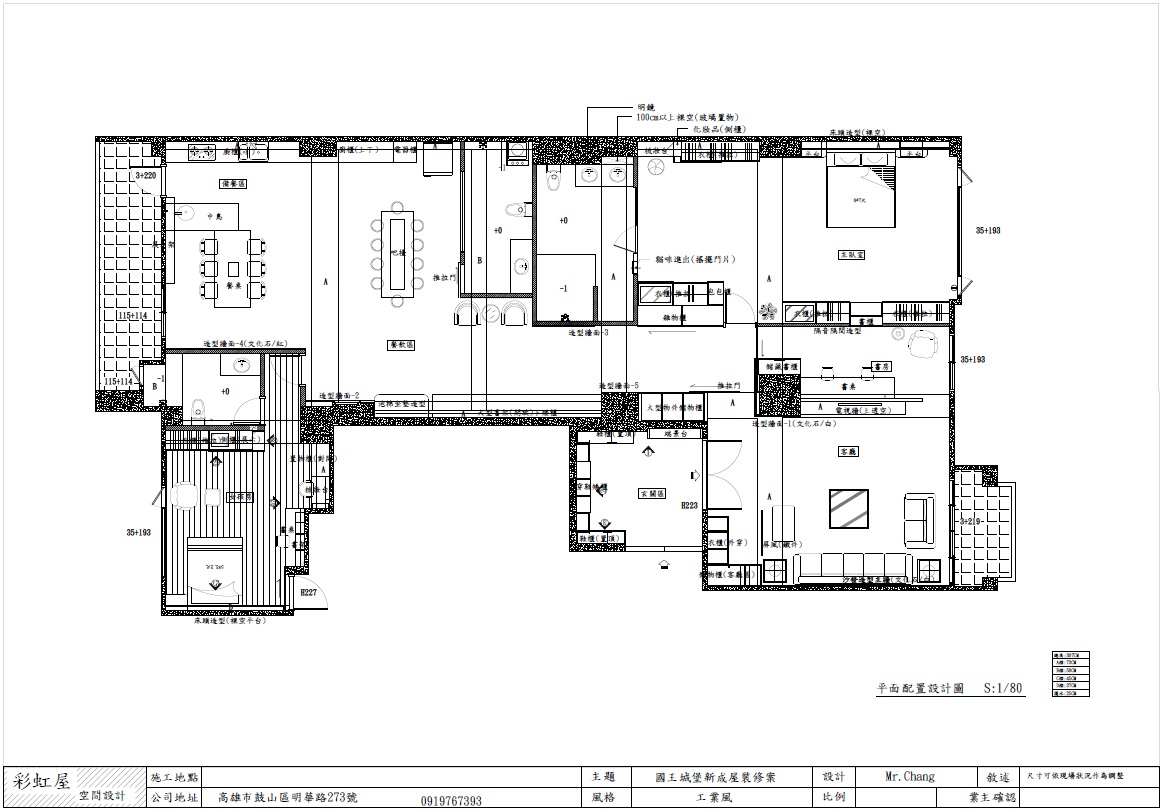

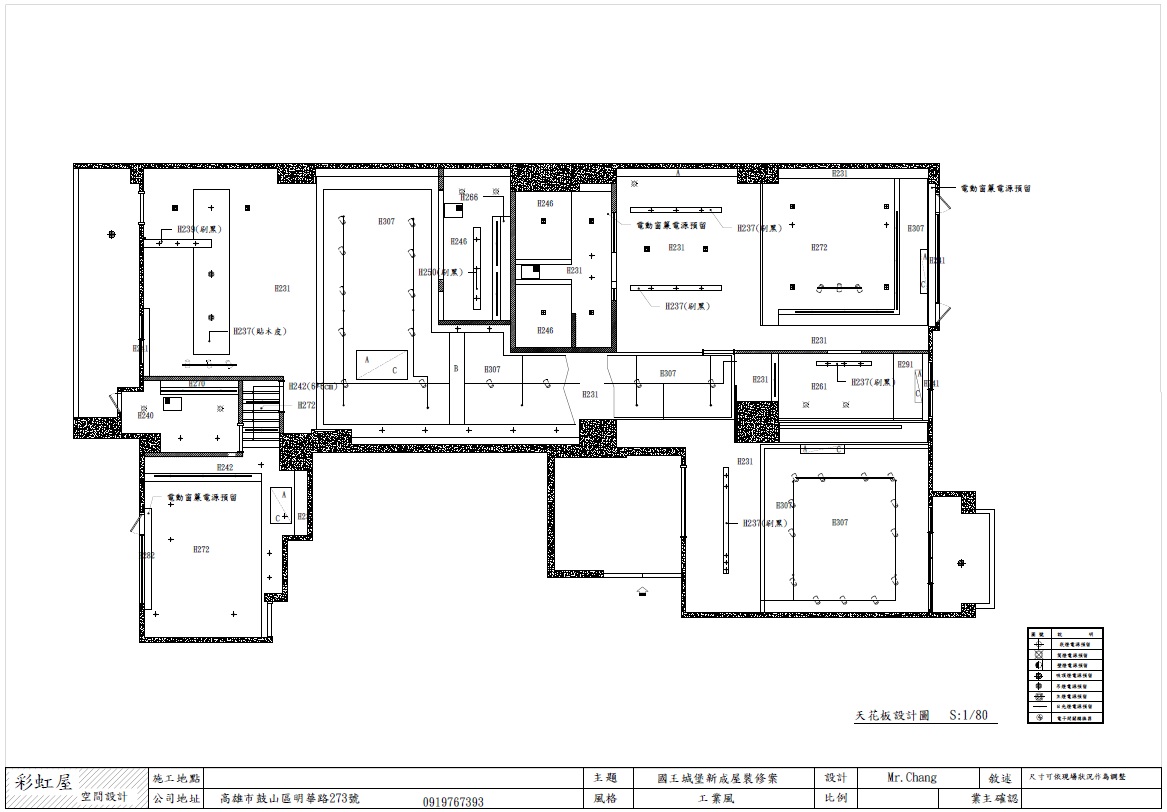

設計圖討論定案後

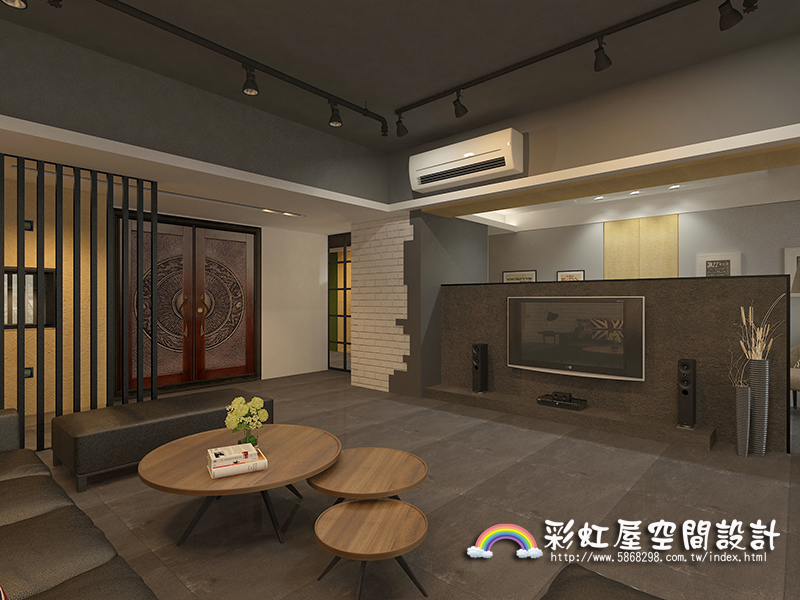

室內2D設計圖轉3D實景模擬(與完工後相似度達90%以上)

客廳電視牆旁柱體,用不規則的造型刷漆(灰)與白色文化石搭配,

延展了電視牆面的視覺張力

沙發牆的文化石與玄關的儲藏櫃側面木皮,

也以不規則造型做結合,跳脫傳統收尾手法,讓牆面做轉折延伸

書房與客廳僅以半高電視牆做區隔,

開闊了書房空間感受並拓展客廳的舒適尺度

主臥室用無接縫木地板鋪陳,

與牆面溫潤木皮相互呼應,營造舒適的居家氛圍

主臥浴室位於房子中央光線並不充足,

設計師在出入口,用大面積的造型噴砂玻璃讓浴室內透光性更佳

廚房一字型的廚具櫃體延伸到底,將廚房用餐區與咖啡區做串連,拉長了整體視野感受,

色彩:黑灰白為主色

材質:溫潤的木皮,烤漆玻璃(灰)與黑色鐵件加上適當的燈光投射讓整個層次氛圍更佳豐富

中島料理台增加一組圓形水槽方便蔬果的洗滌,並將備餐區與用餐區作簡單的劃分,

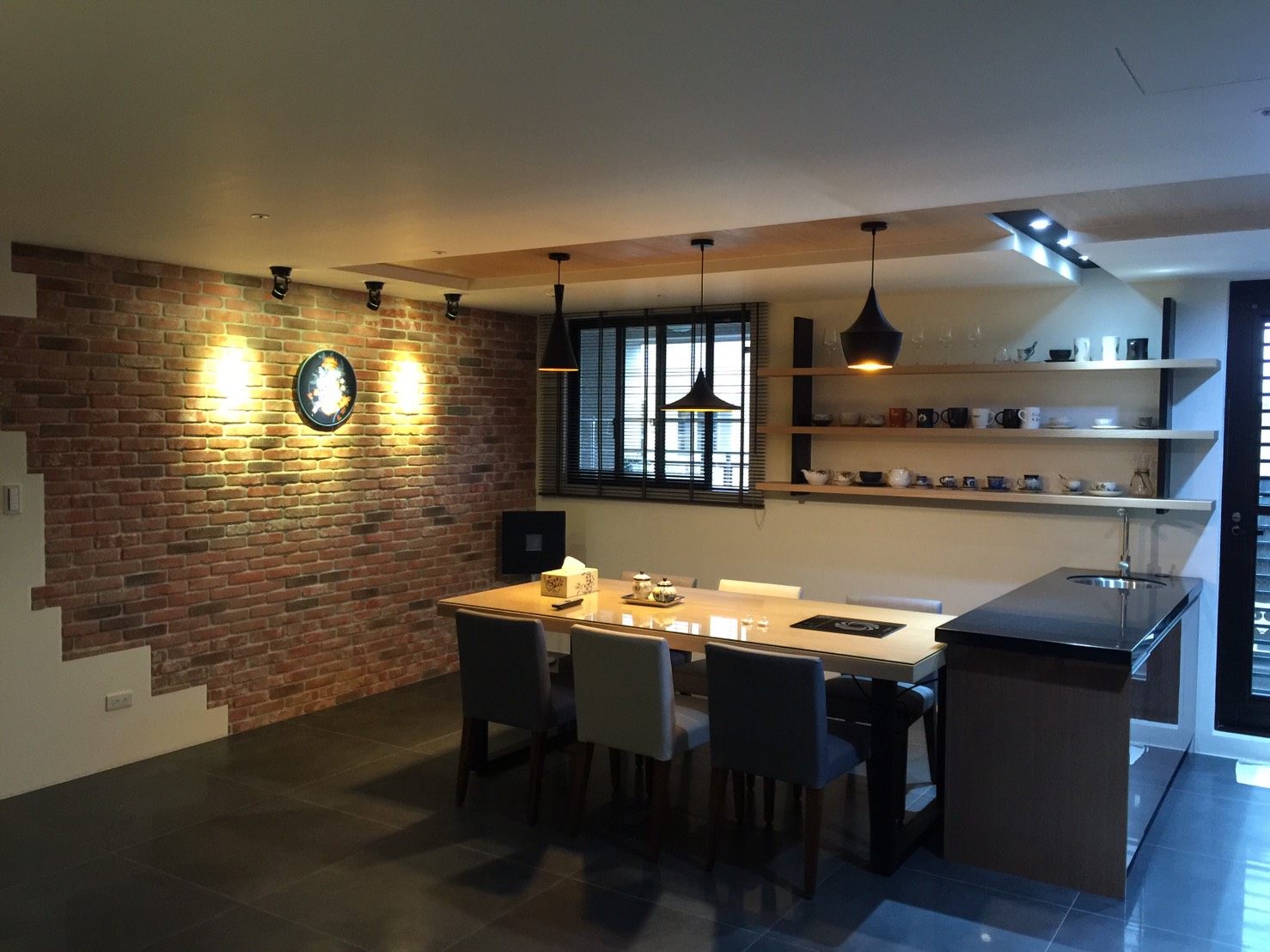

餐廳主牆沿用不規則的造型刷漆與紅磚色文化石搭配,粗曠中帶細膩,

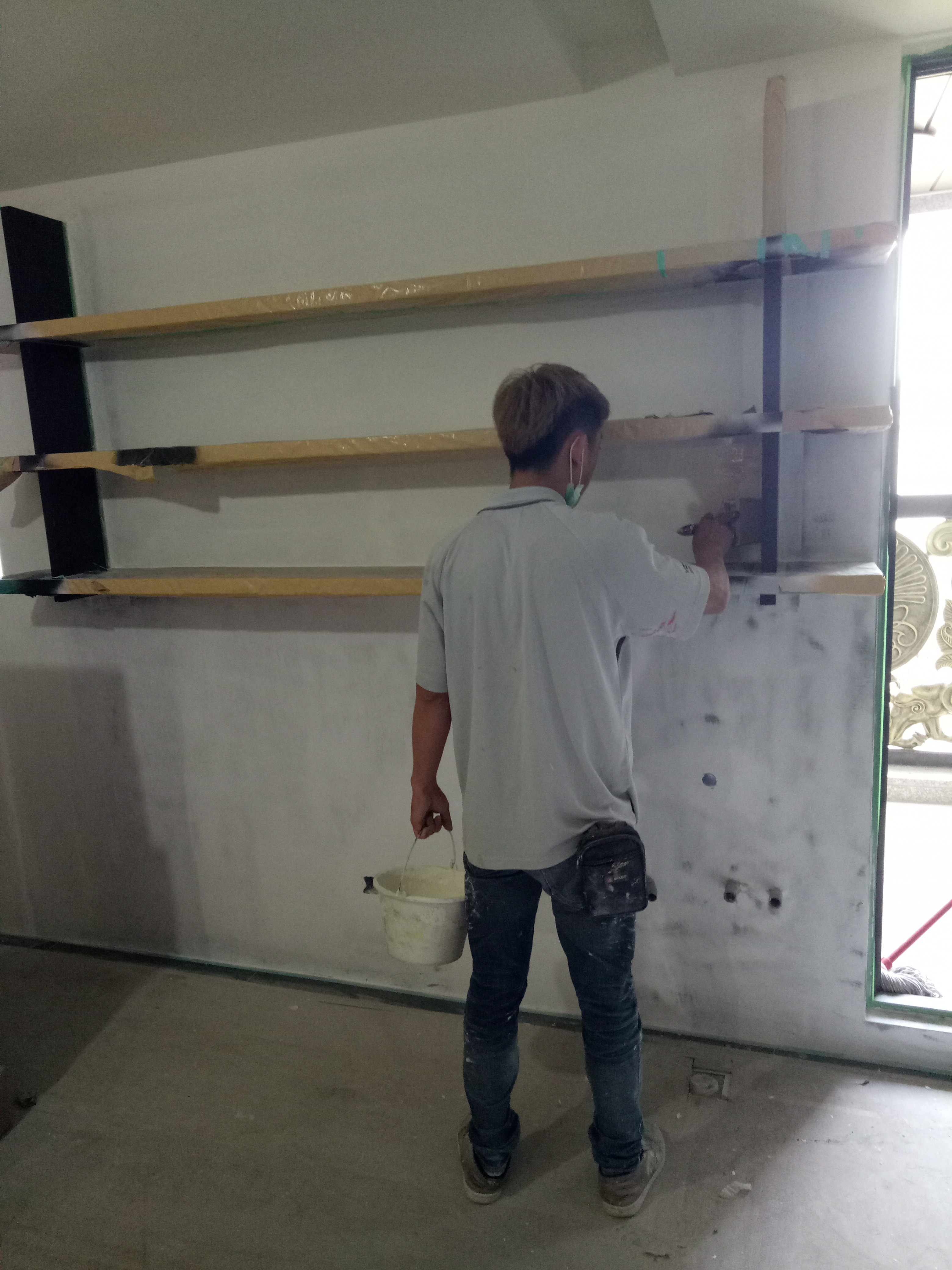

走道黑色書架層板搭配傾斜木柱造型讓整個休閒區更活潑有生氣........

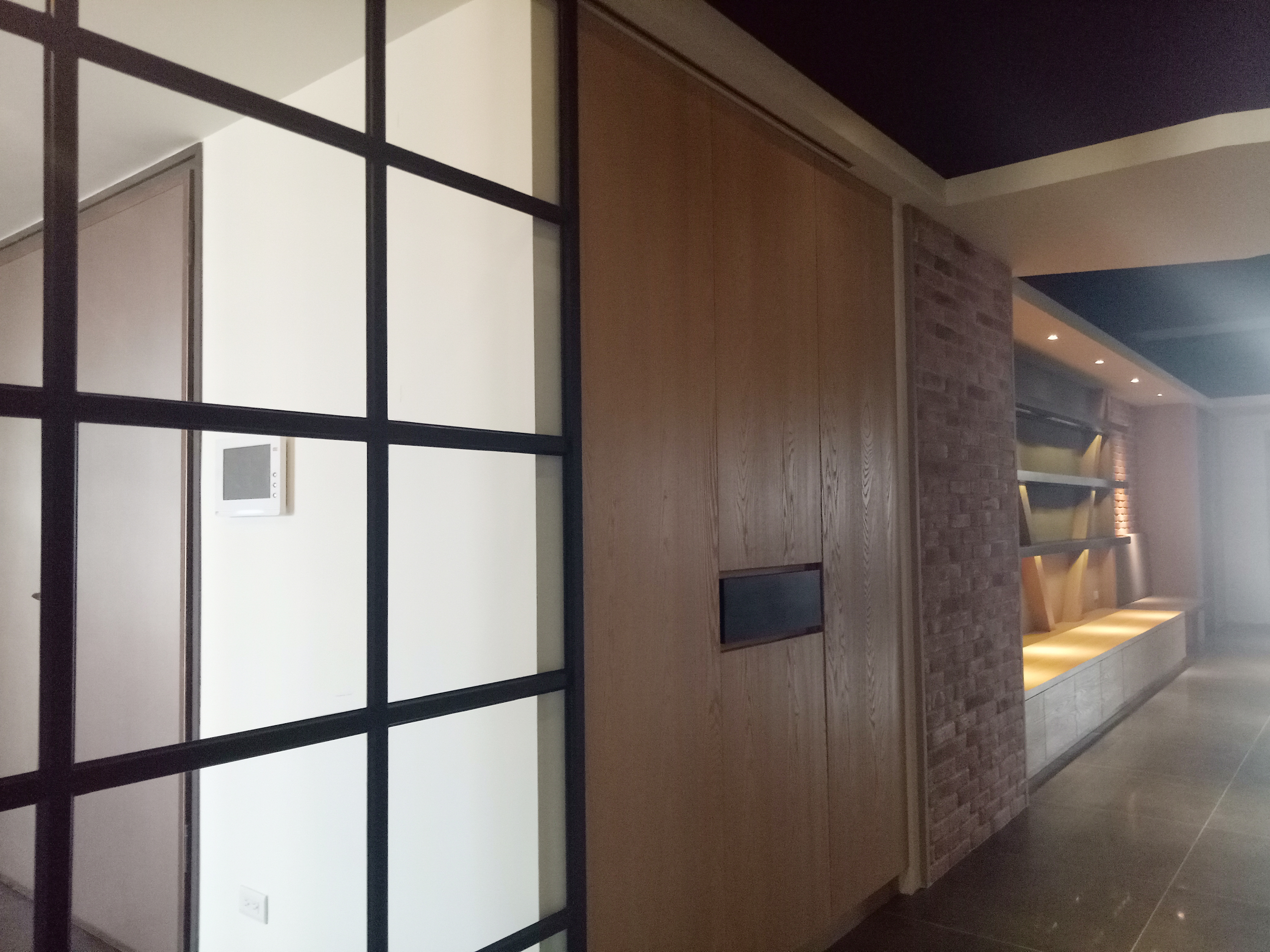

公共浴室外牆與走道刷乳膠漆(灰和抹茶綠),搭配穀倉造型門片

與透氣又透光的黑網格造型營造出不一樣的工業風味道....

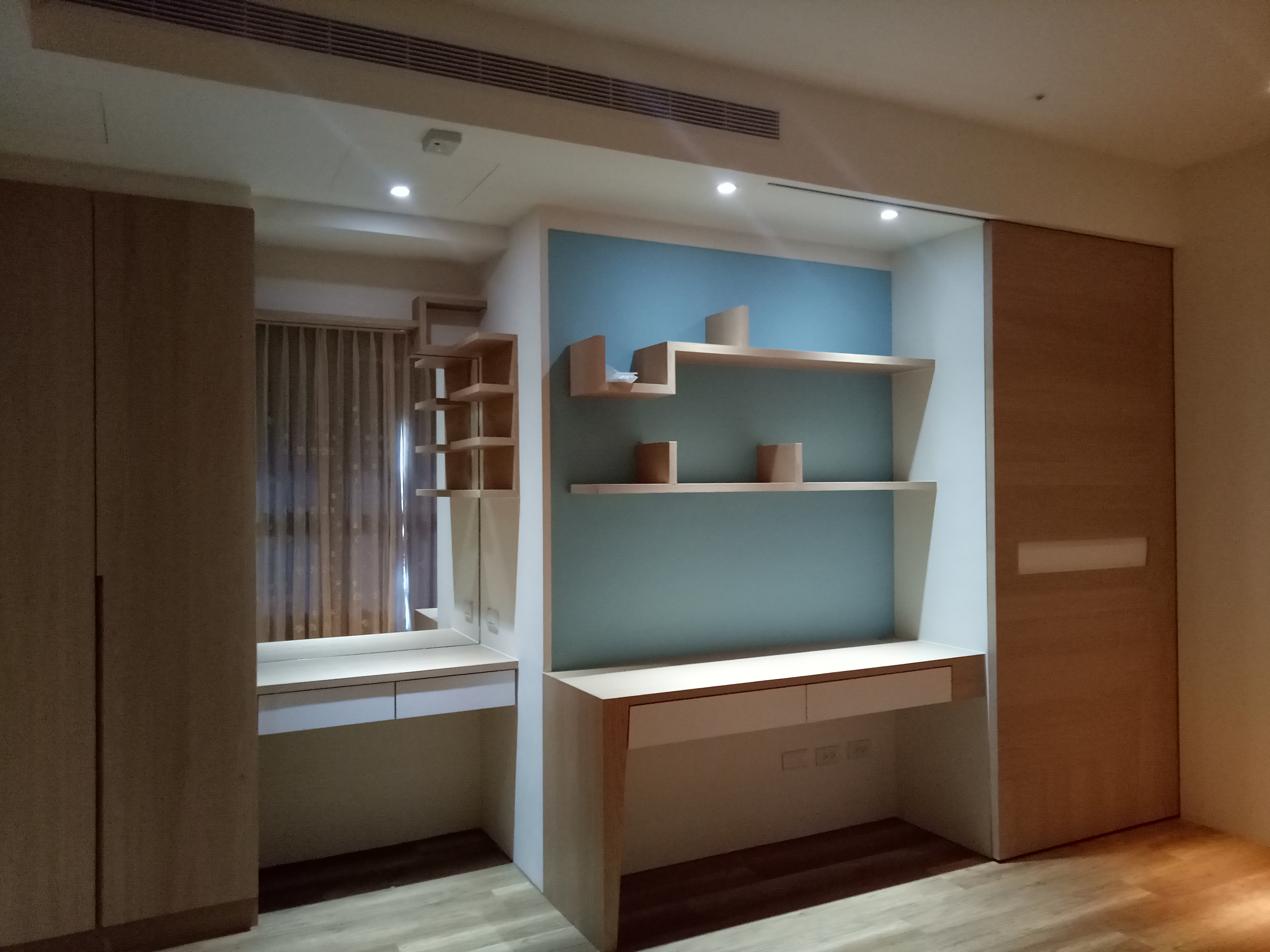

女兒房用無接縫木地板鋪陳,

與牆面溫潤木皮.灰帶藍的乳膠漆相互呼應,營造簡潔明亮的舒適氛圍

衣櫃門片加了少許的造型噴漆(白)做點綴.讓呈現出來的北歐風格層次更多樣.

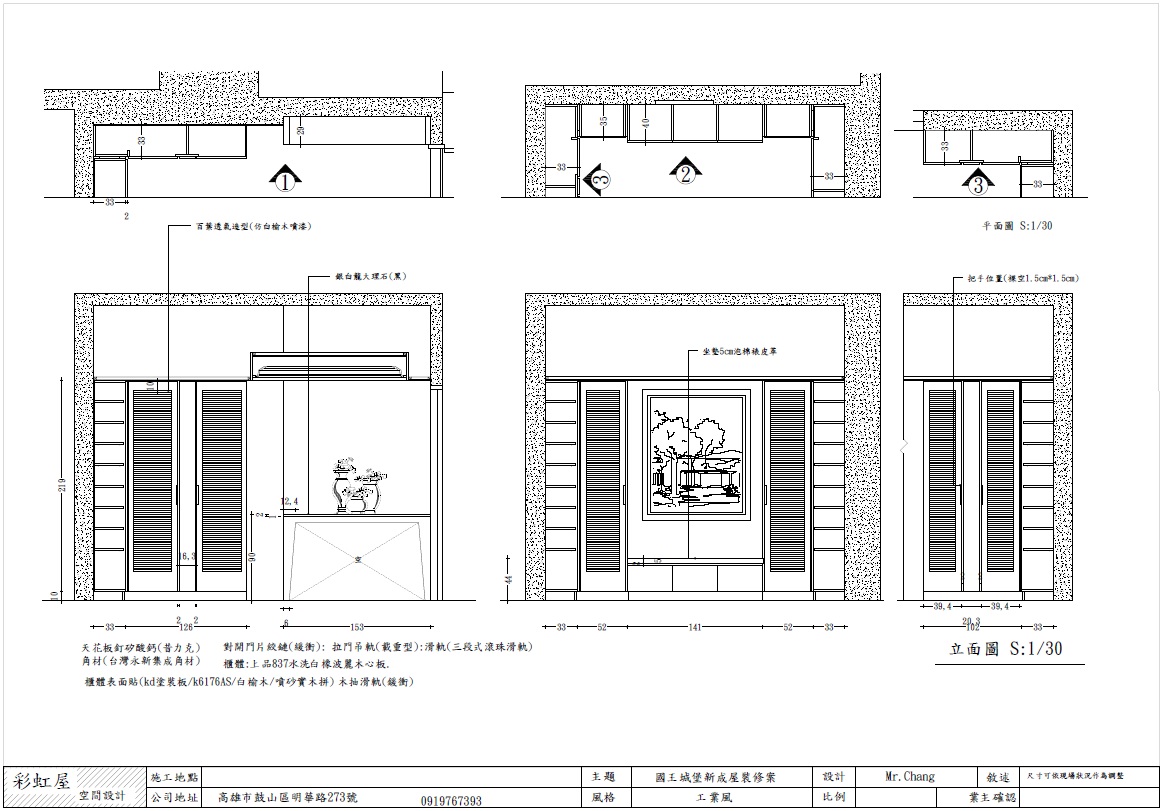

入口處端景造型平台(檯面用黑色大理石.銀白龍)

側面鞋櫃門片使用溫潤木皮和透氣百葉造型.進家門時便能感受到家居的溫暖

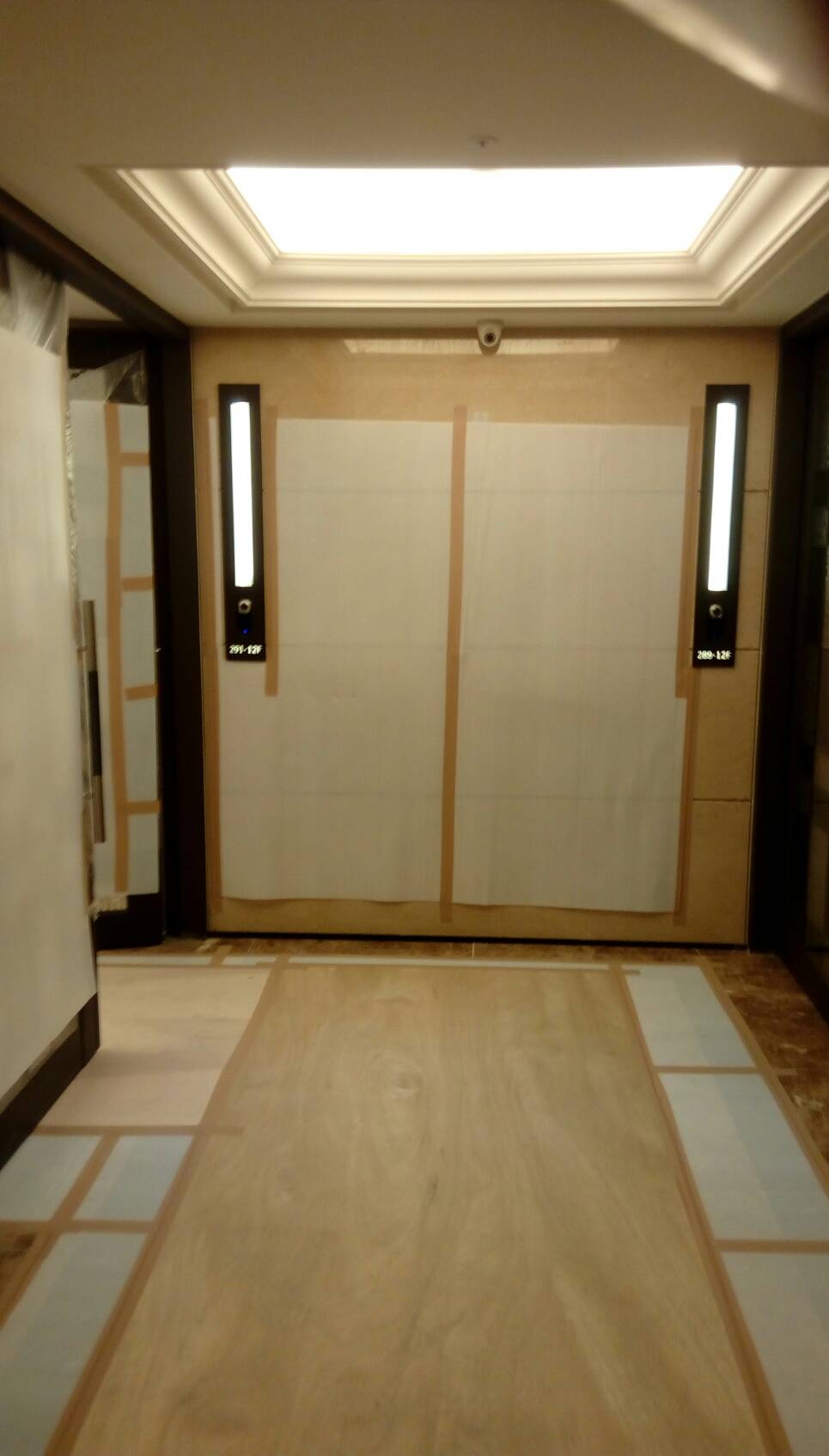

電梯口通道地面先鋪中空板表面再鋪2分夾板!!

立面貼中空板保護

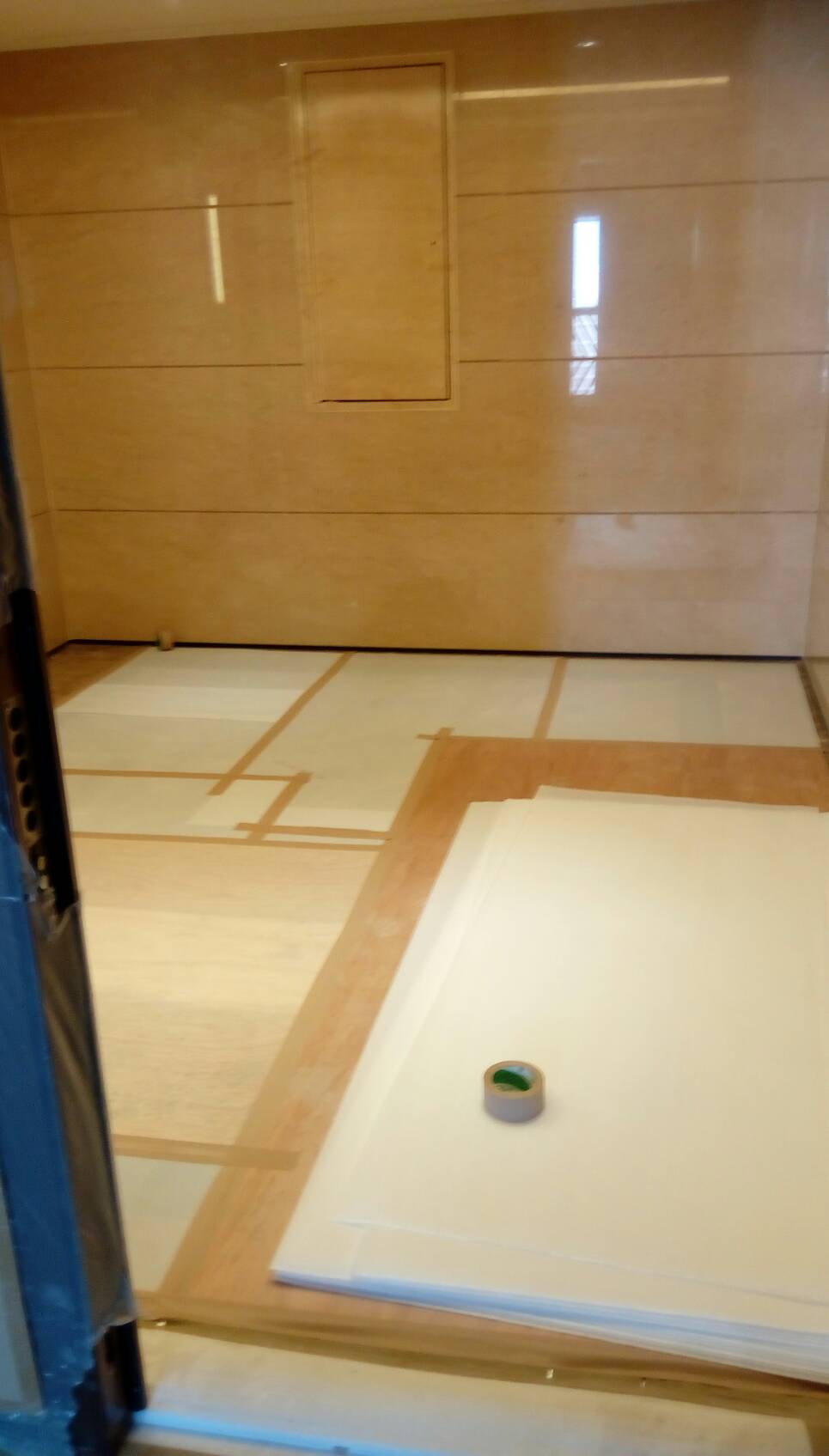

電梯口牆面保護

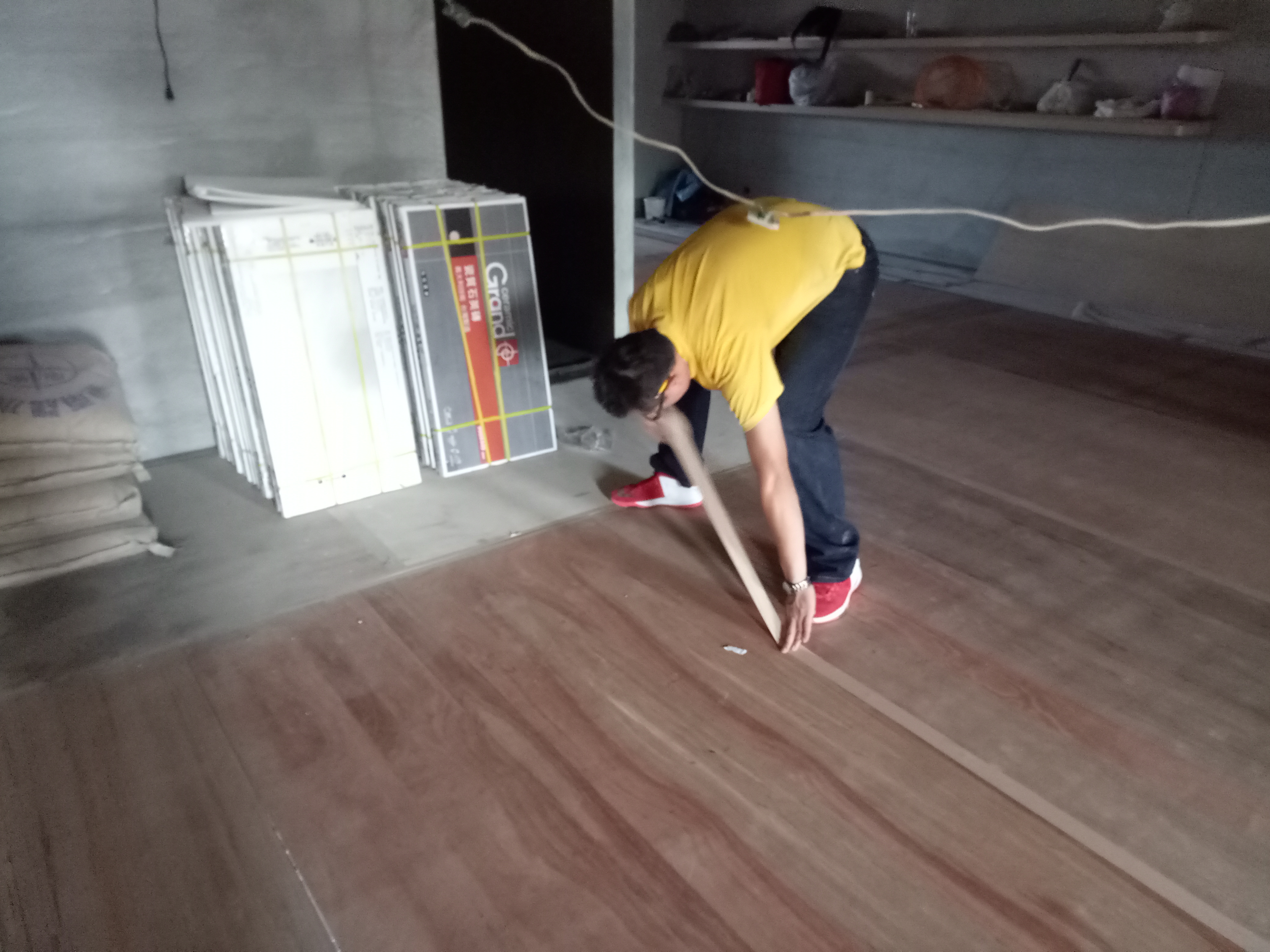

入口處協櫃區地面先鋪中空板表面再鋪2分夾板!!

施工日期：2017-03-29

施工項目：防水處理*2道

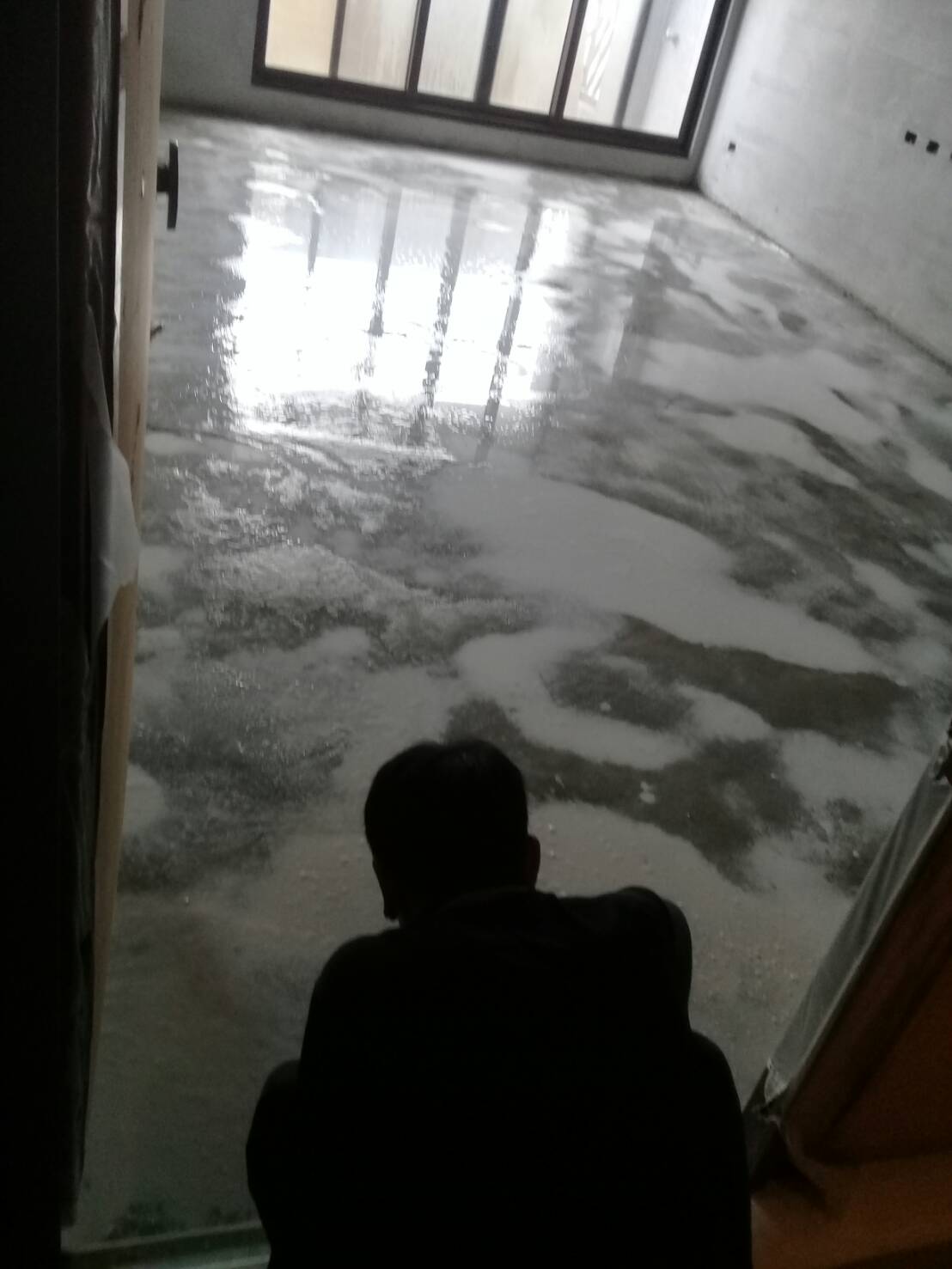

使用水性防水漆施工待乾再上第二道(可預防地面施工時水滲透至樓層下方~)

大門拍攝圖1

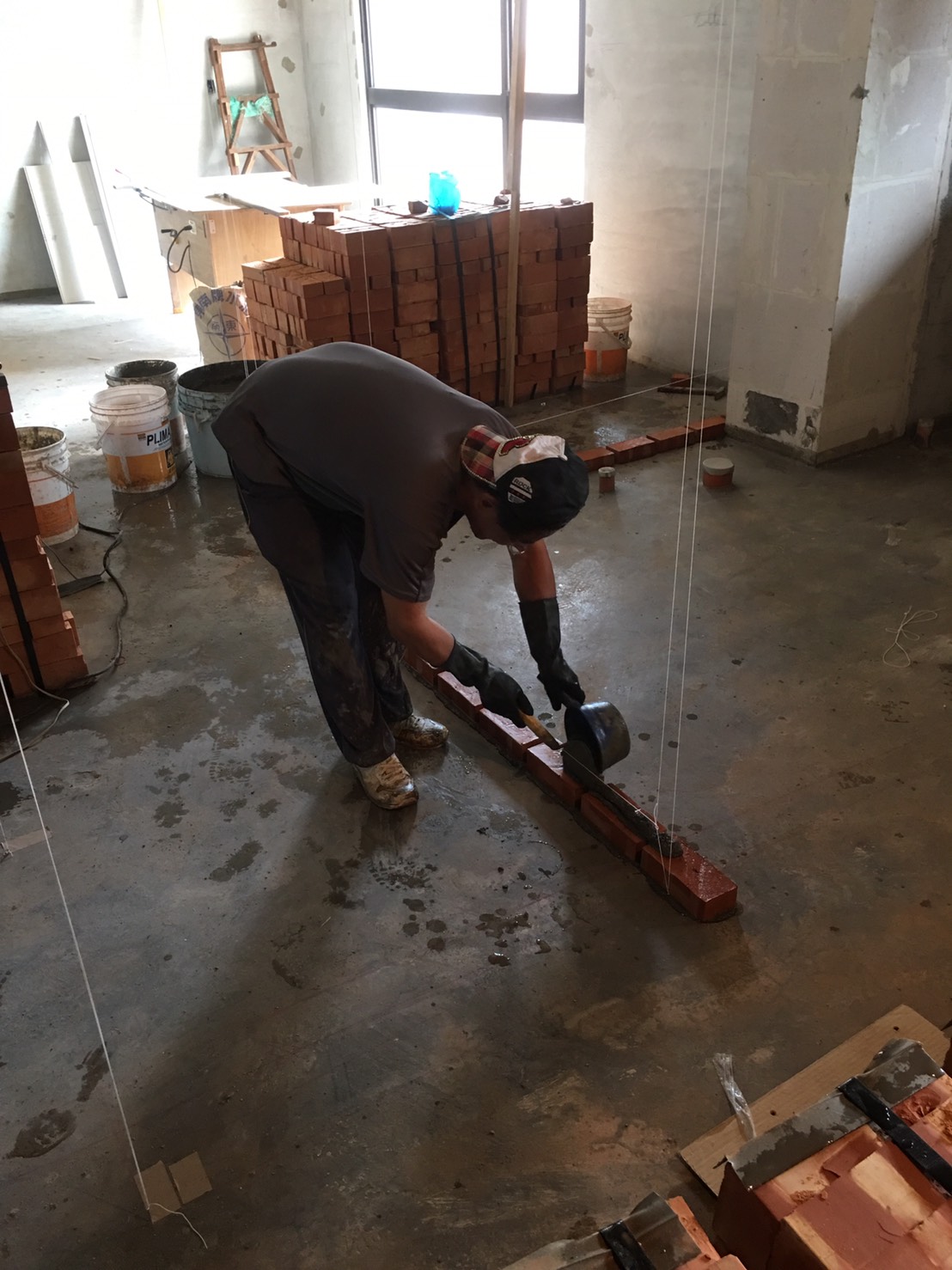

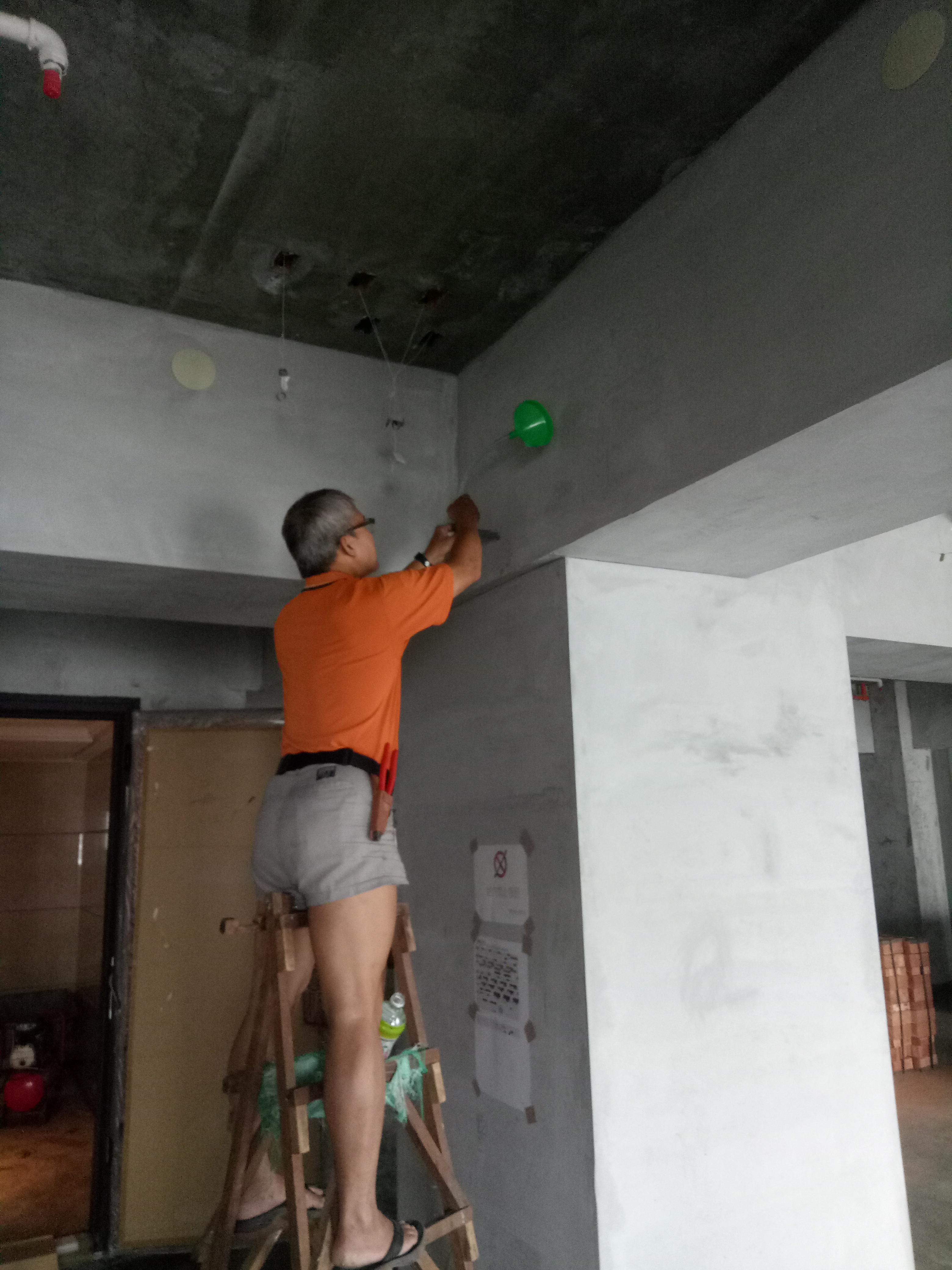

浴室隔間磚牆位置放樣定位

浴室隔間磚牆位置放樣定位

浴室隔間磚牆位置放樣定位(垂直面)

水泥,沙.磚搬運進場(大門門檻鋪設夾板保護)

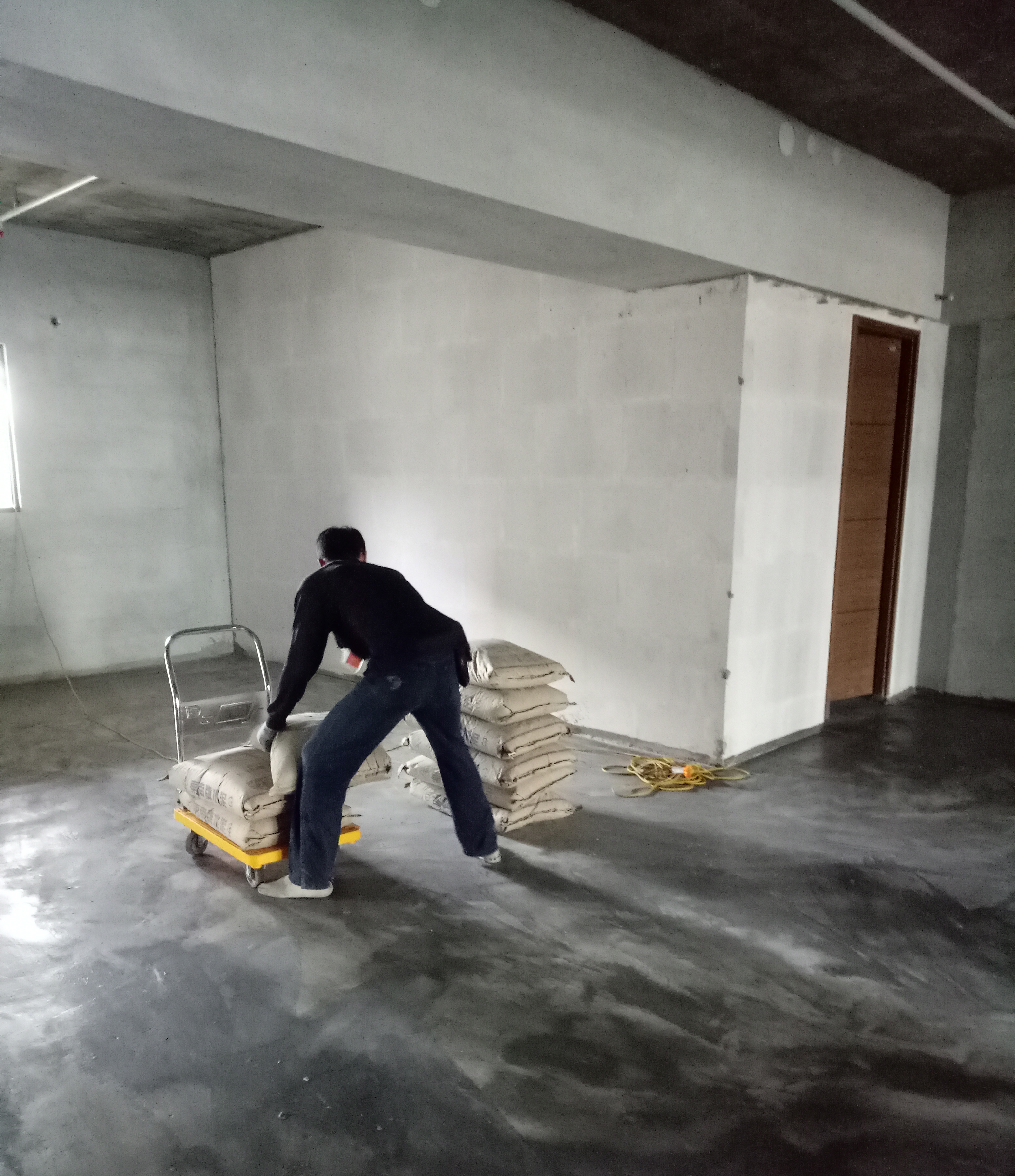

水泥搬運進場

施工日期：2017/4/7

施工項目：木工進場+電工工程

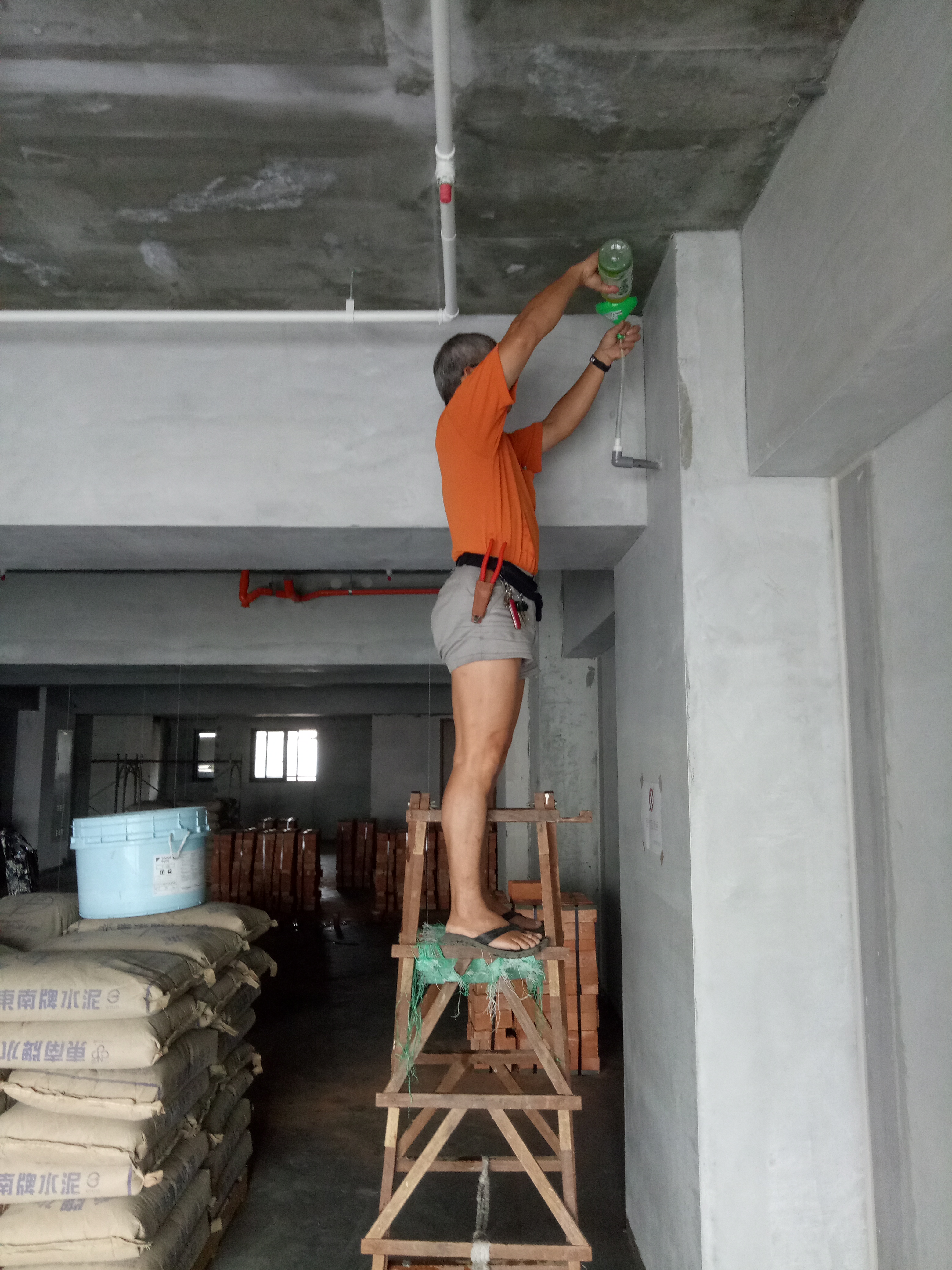

冷氣排水管路試水(看有無堵塞)-1

冷氣排水管路試水(看有無堵塞)-2

冷氣排水管路試水(看有無堵塞)-3

木工材料搬運進場-1

木工材料搬運進場-2

木工材料搬運進場-3

施工日期：2017/4/12-4/14

施工項目：泥作砌磚+木工施工(互不影響時同時施作可以縮短工期)

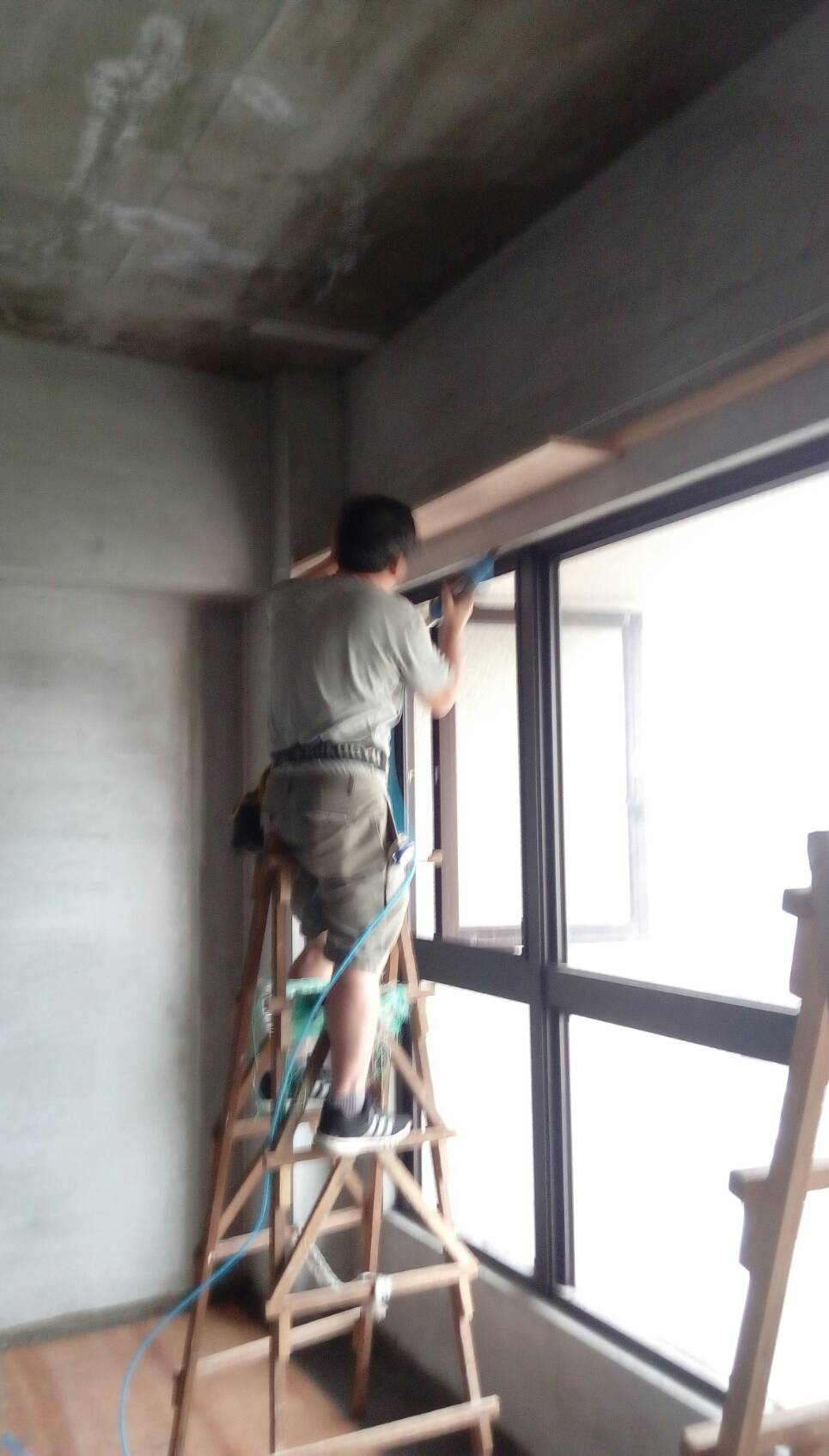

主臥造型窗簾盒製作,窗簾雙層內砂外布(預留20cm)

釘天花板(立面)角材台灣集成角材:質地堅固耐用平整度又很好

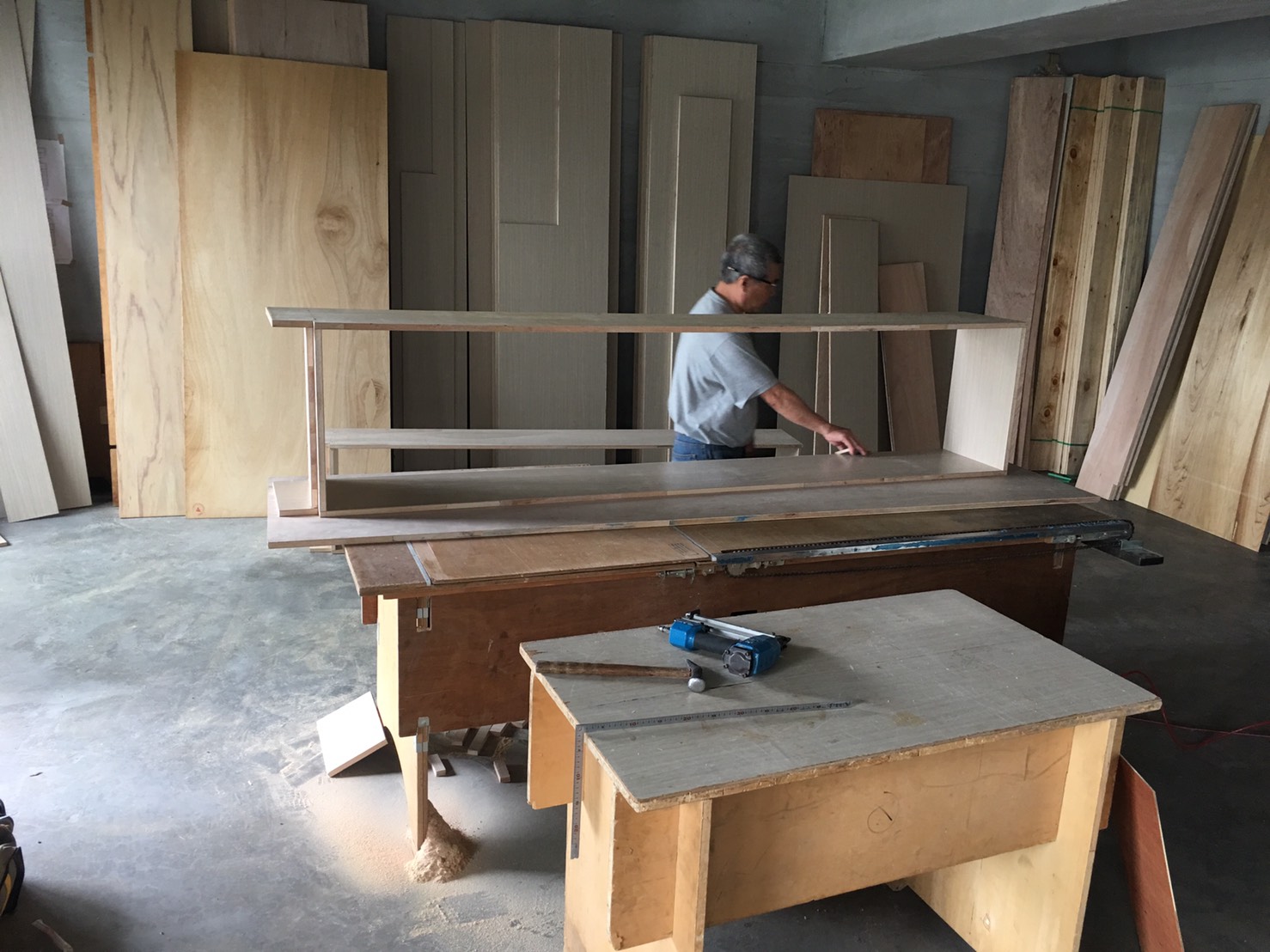

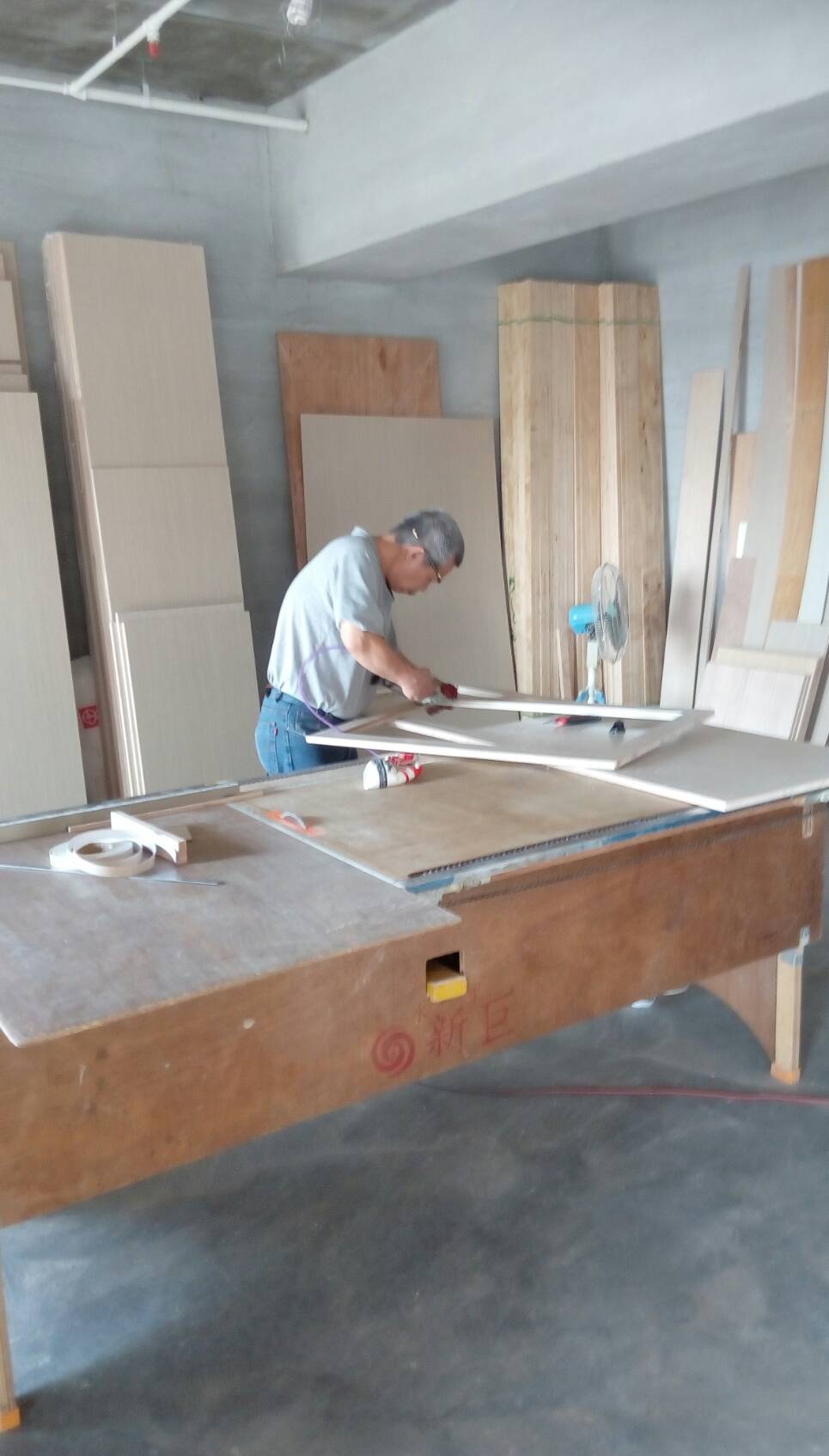

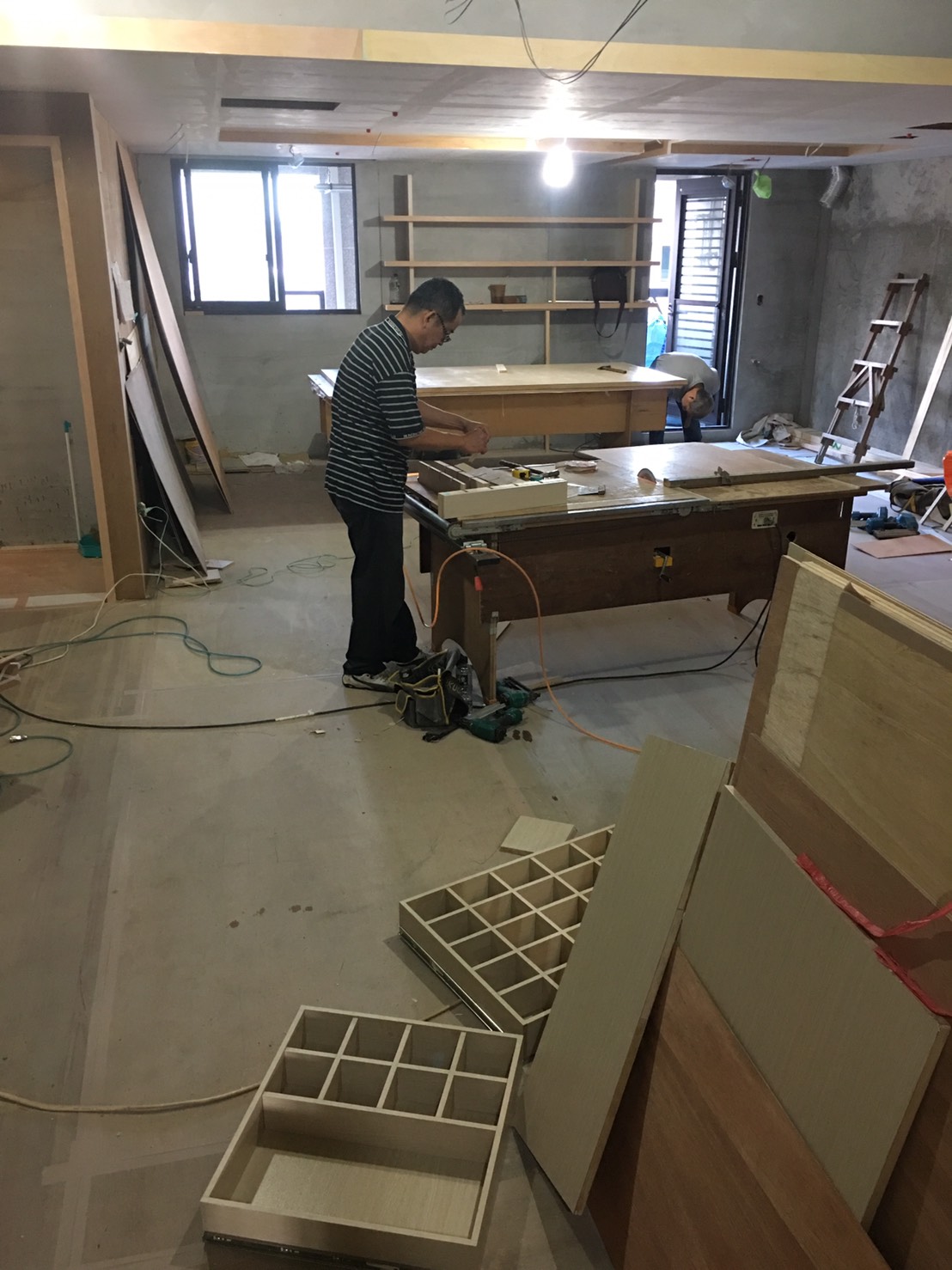

櫃體裁切(組裝不固定)等地面地磚完成後再固定

櫃體裁切

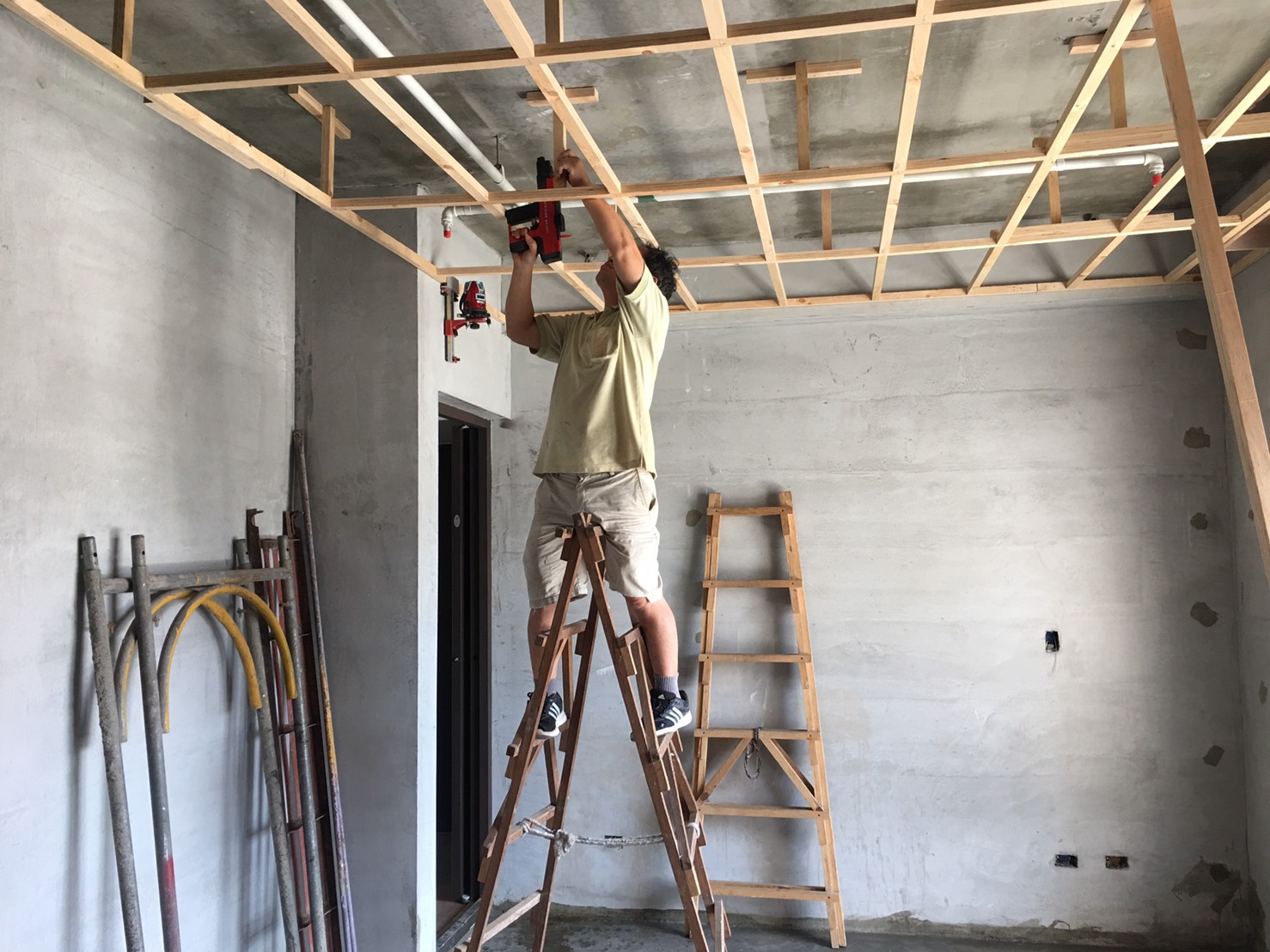

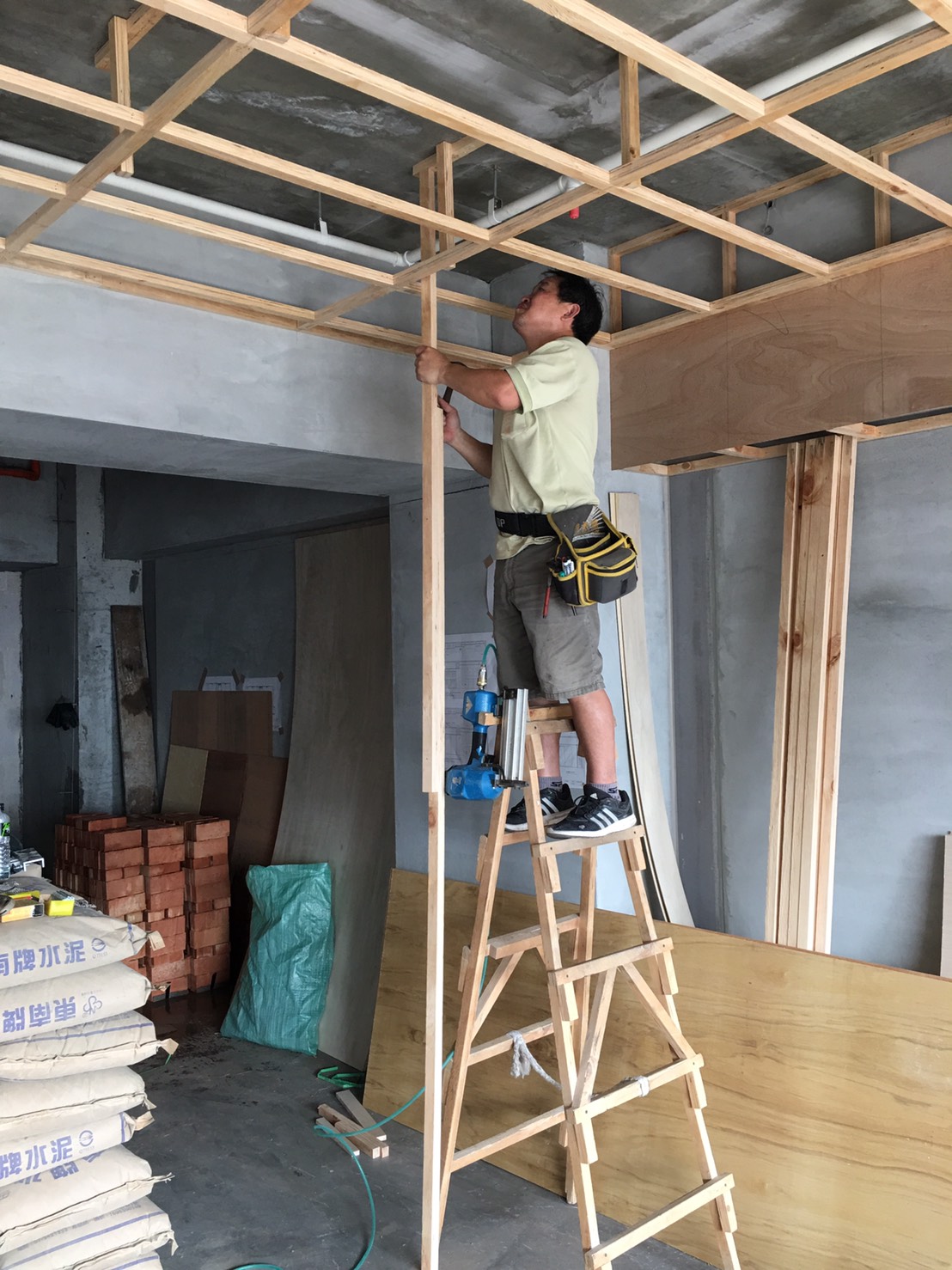

主臥天花板施作角材:台灣永新集成角材,面材矽酸鈣板(防火建材)

工法:高度施工點:水平(面材需用矽酸鈣板施作,上白膠,用雙角白鐵釘固定)

立面施工點:垂直面用5mm夾板施作(強度較好) 角材密度:30cm至40cm間一隻

支撐吊料:75cm平方點各一隻

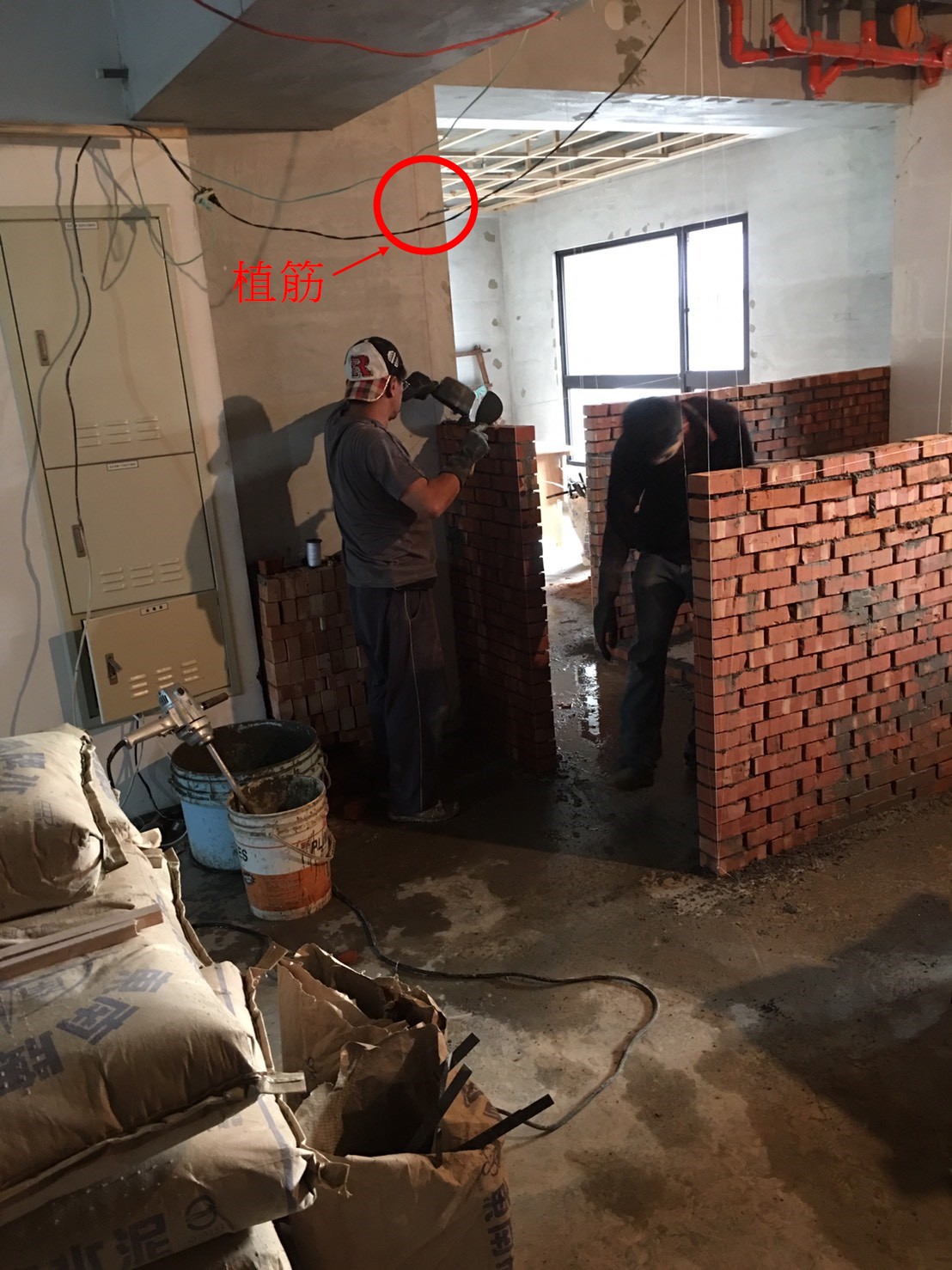

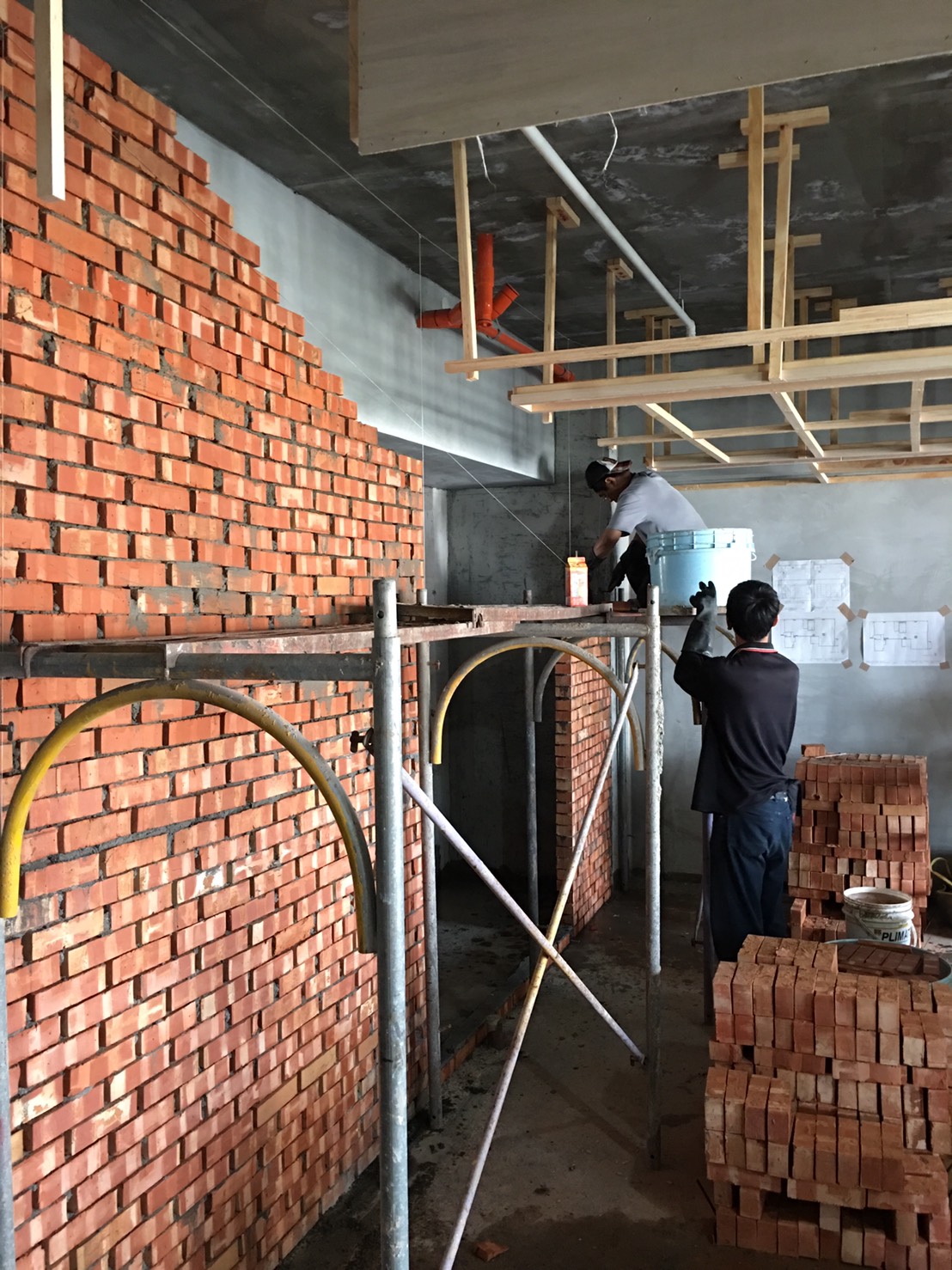

主臥浴室隔間牆砌磚-1

新牆與舊牆間(植筋)可使牆面更加牢固

主臥浴室隔間牆砌磚-2

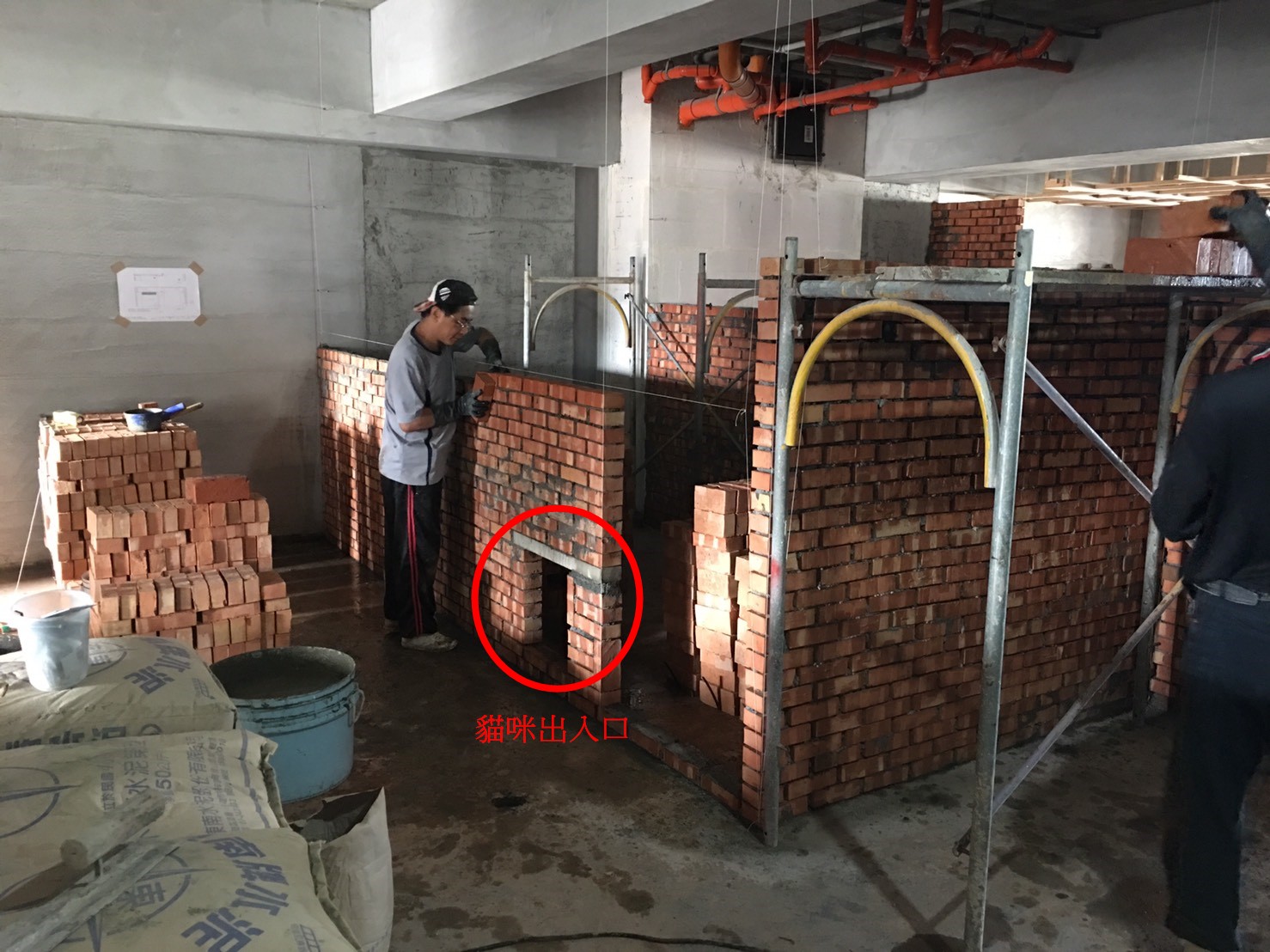

屋主有兩隻貓所以在浴室的牆面上預留擺動門片(方便貓咪進出)

橫向與縱向牆面箱膠處(使用十字交叉法施工)牆面會更緊密穩固

天花板立面材料用夾板會較堅固ㄛ!

玄關天花板底才(粗胚完成)

浴室隔間砌磚

砌磚要至頂(浴室水氣不外漏)

施工日期：2017/4/24

施工項目：泥作工程+木作工程+冷氣工程

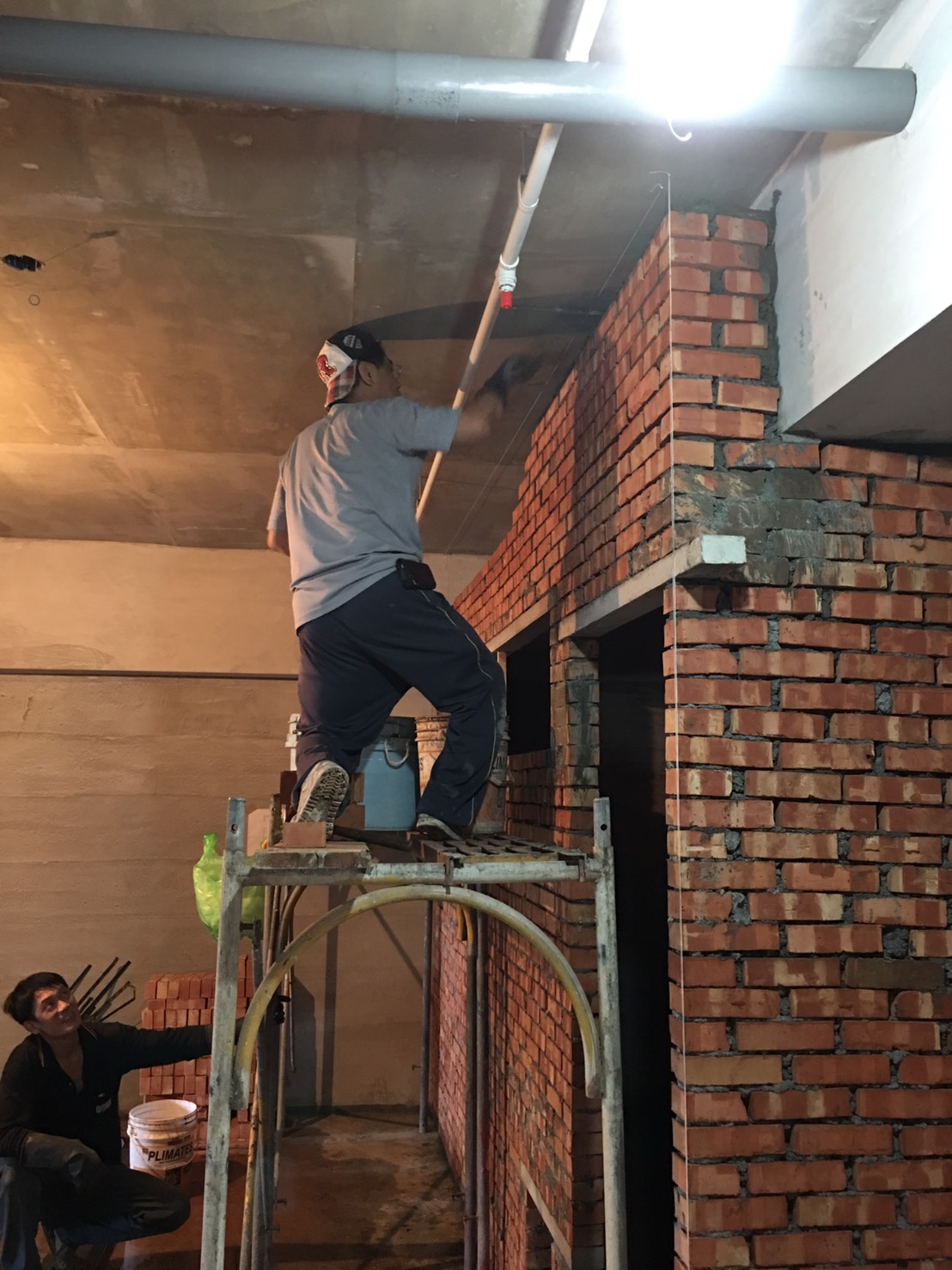

公共浴室隔間砌磚

砌磚要至頂(浴室水氣不外漏)

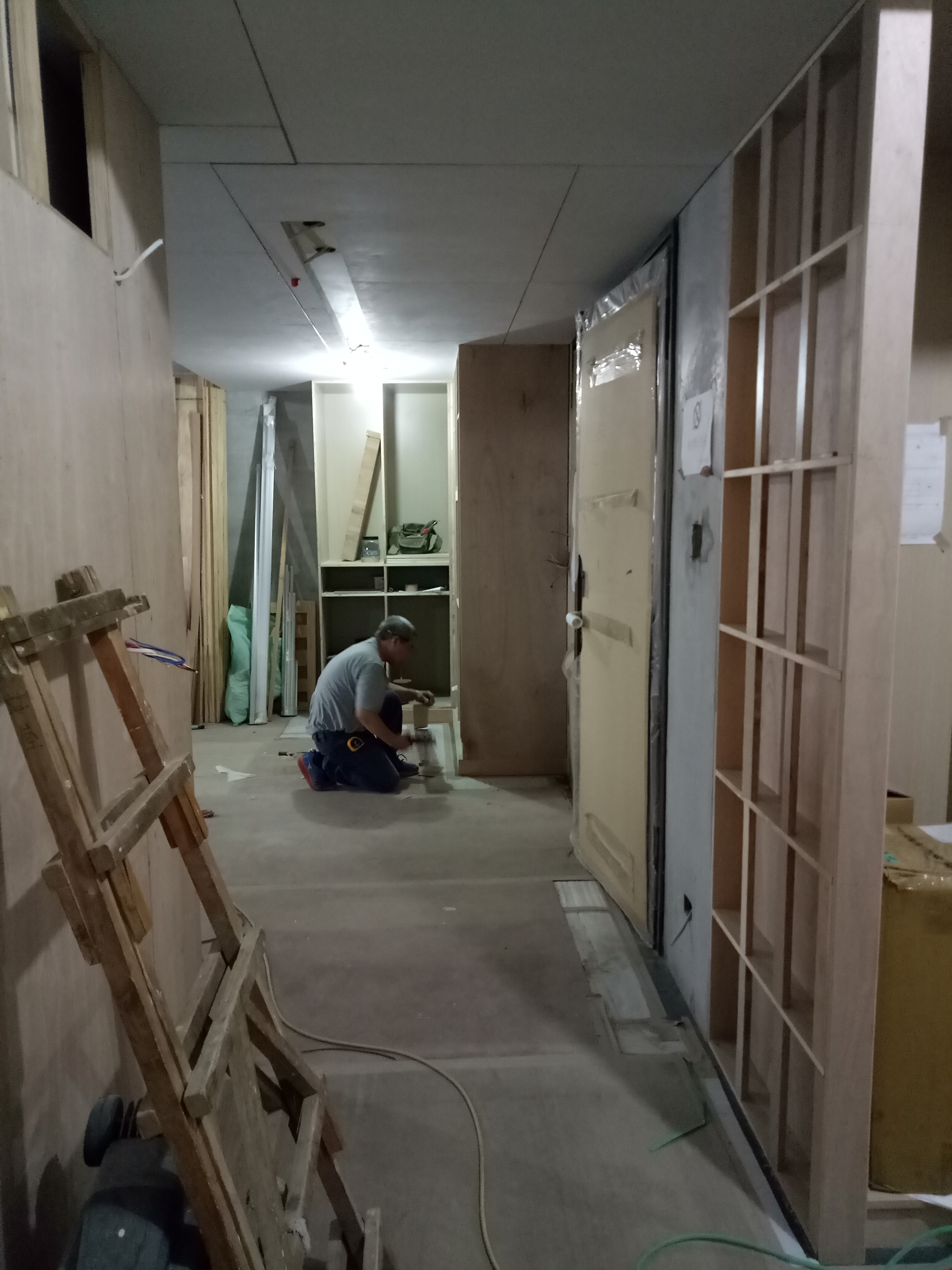

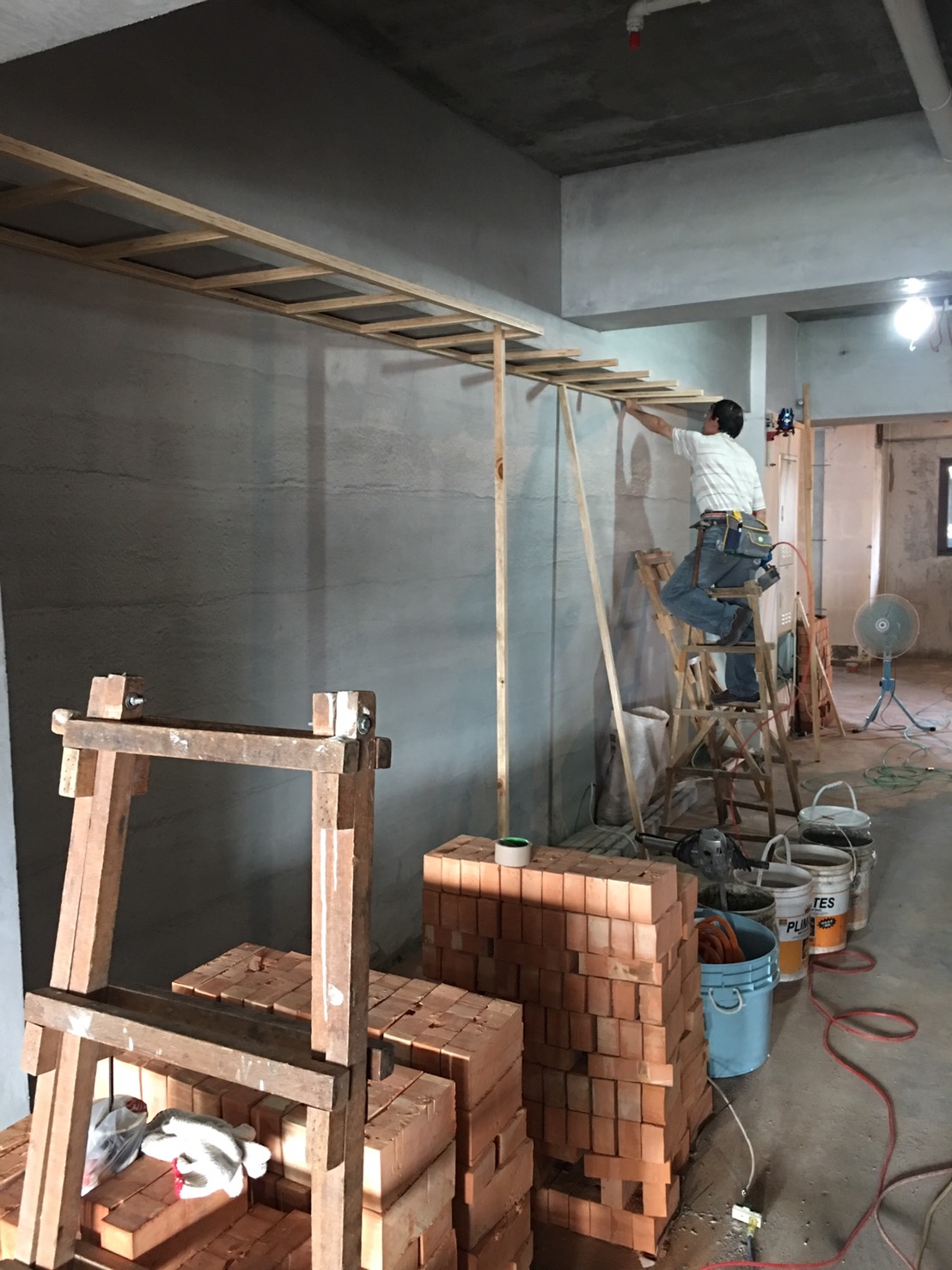

走廊天花板施作(木工與泥作在互不影響的情況下施工)

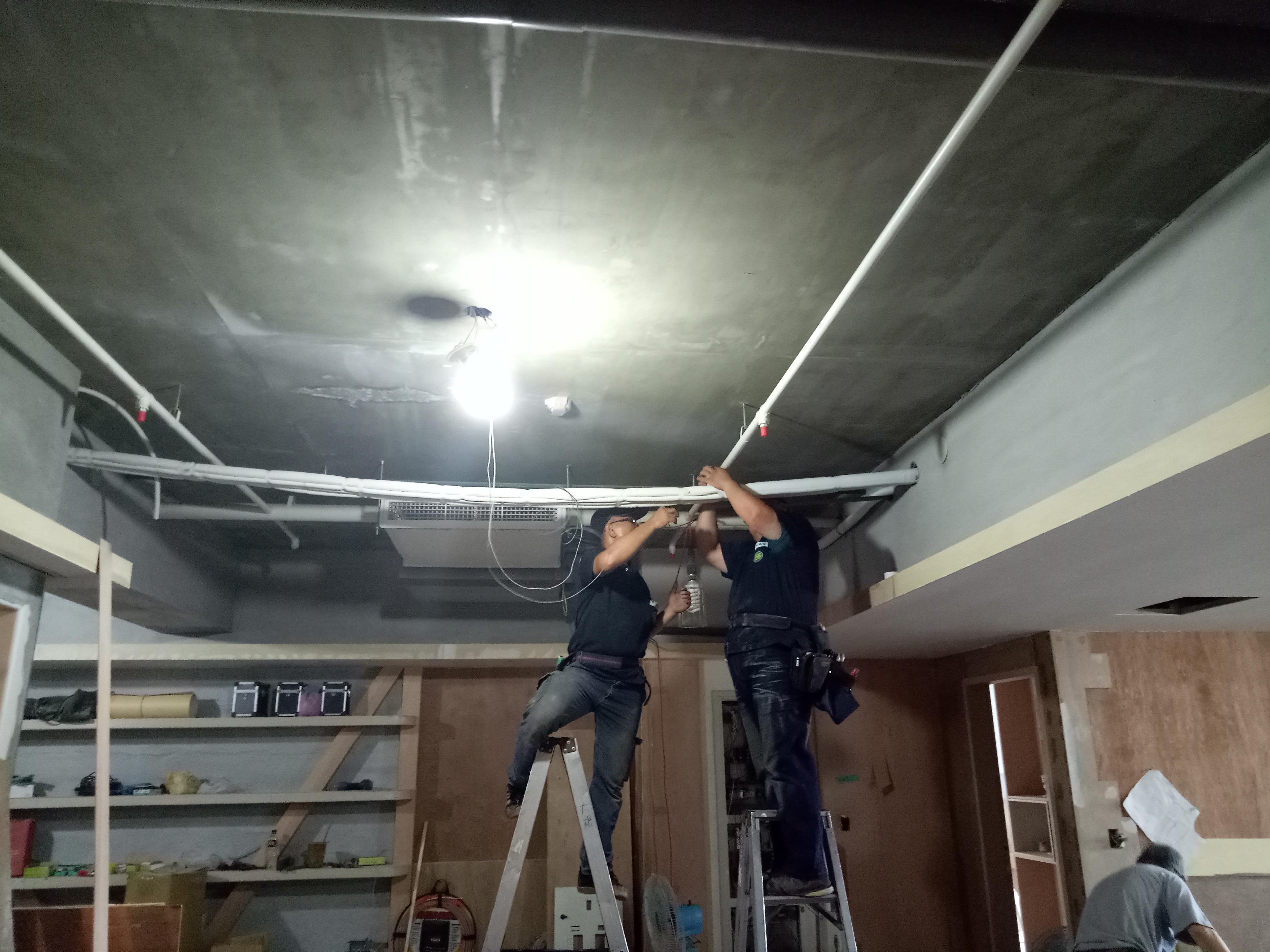

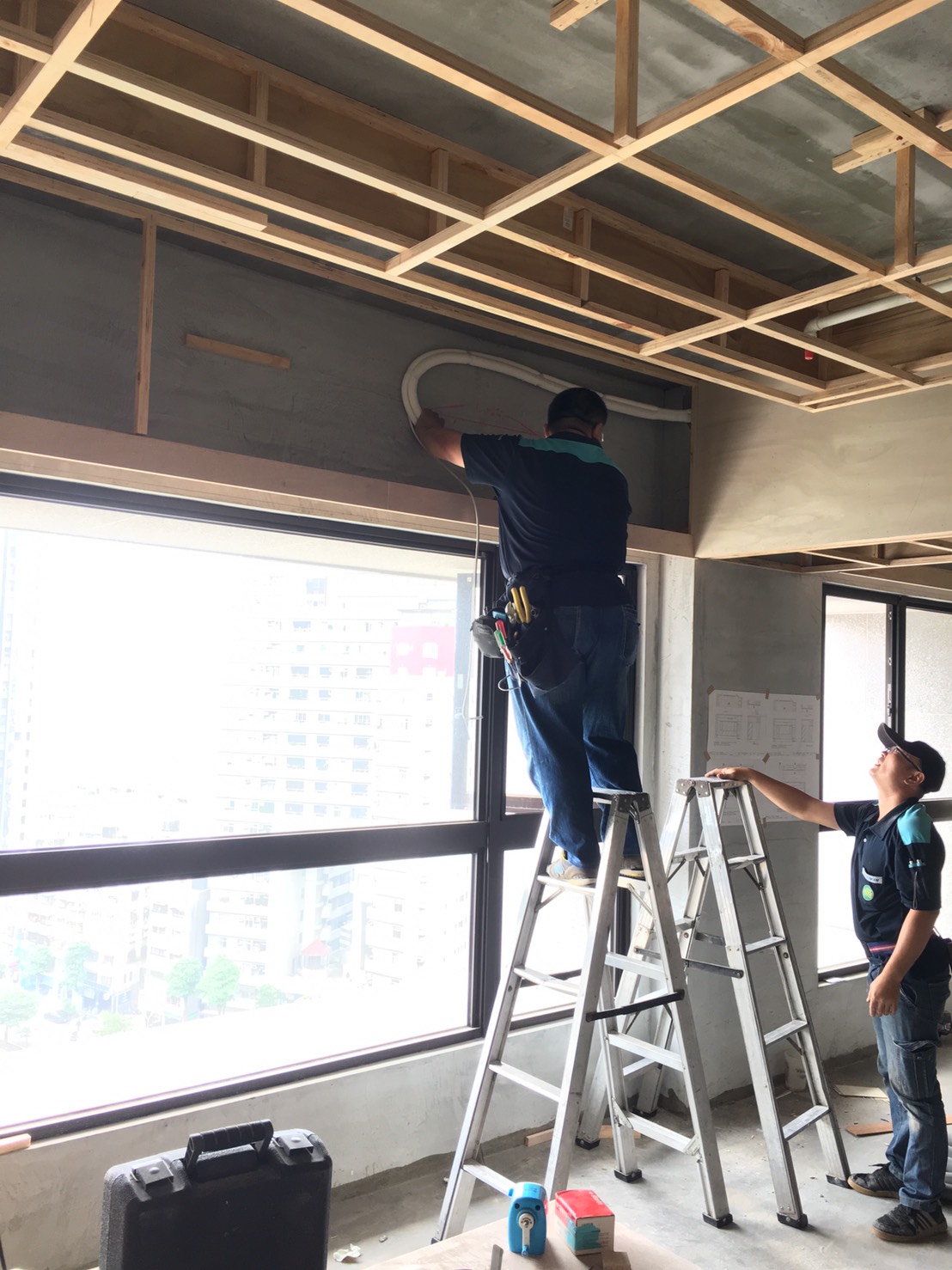

冷氣配管

主臥室壁掛式冷氣位置確定後配置管線

冷氣管線調整固定

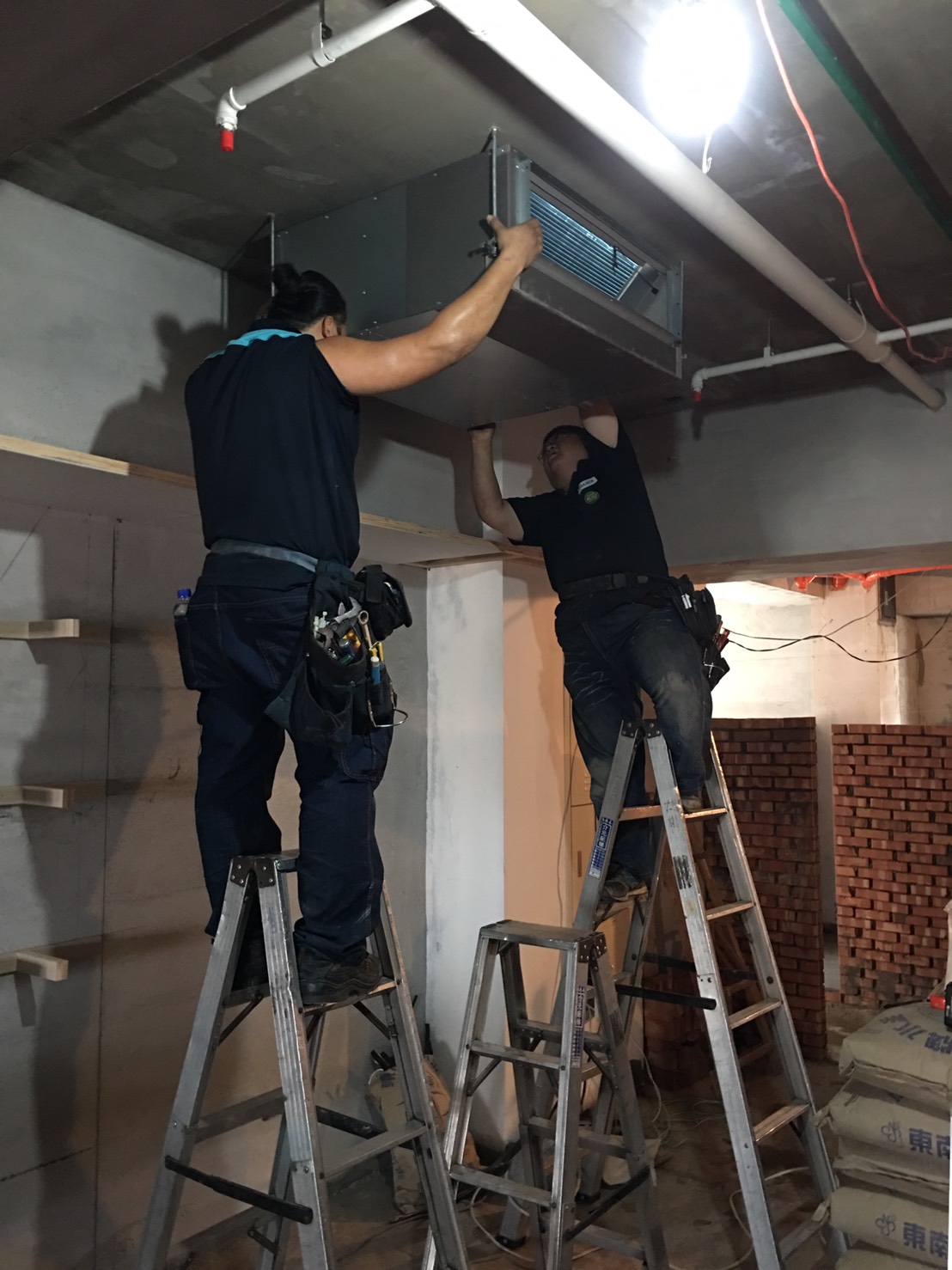

餐廳吊隱式冷氣主機安裝

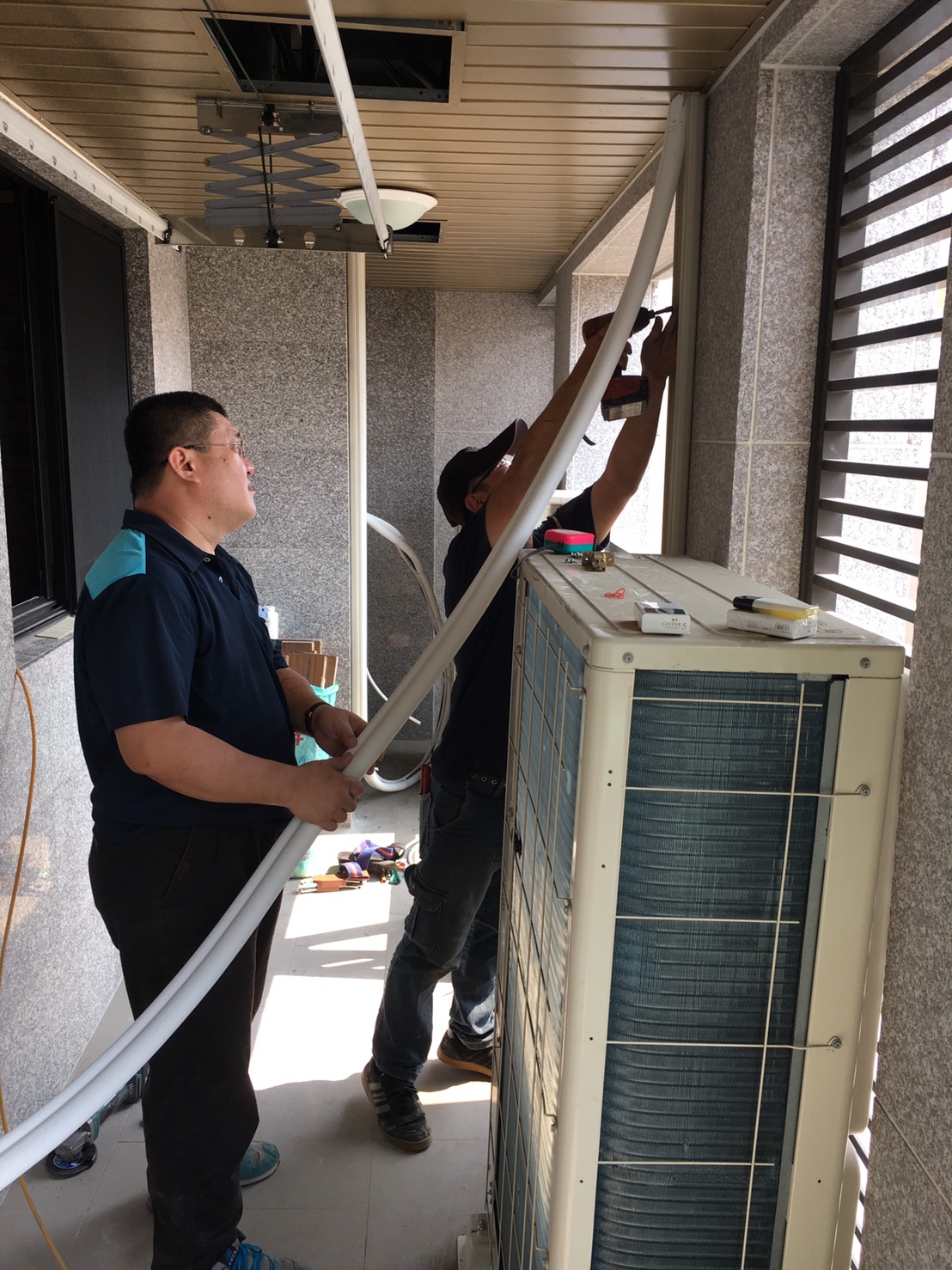

室外冷氣管線固定並加保護外殼

女孩房天花板施作-1

女孩房天花板施作-2

女孩房天花板施作-3

女孩房浴室砌磚

女孩房隔間牆砌磚-1

女孩房隔間牆砌磚-2

施工日期：2017/5/1-5/12

施工項目：木作工程+泥作工程+冷氣工程

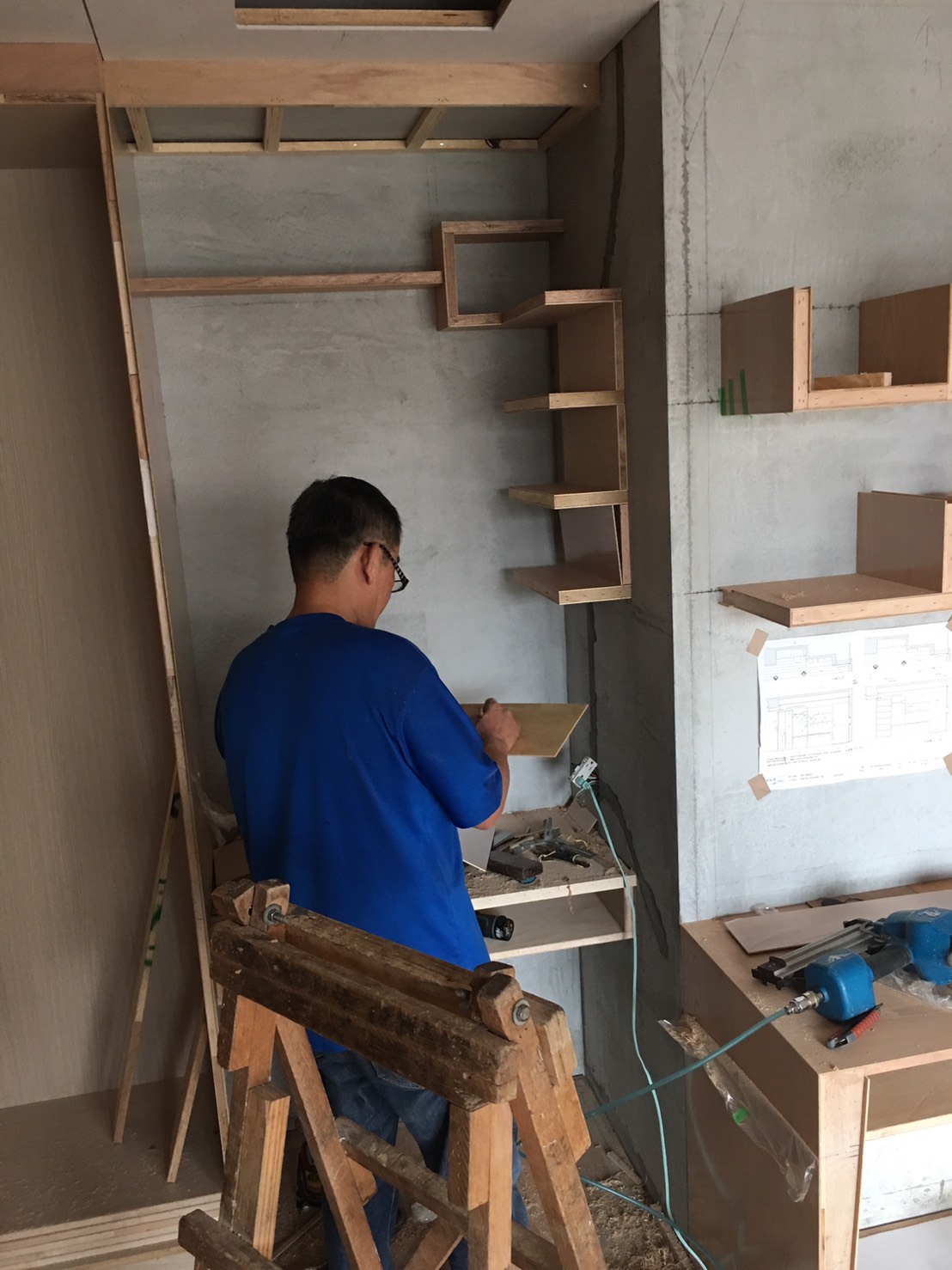

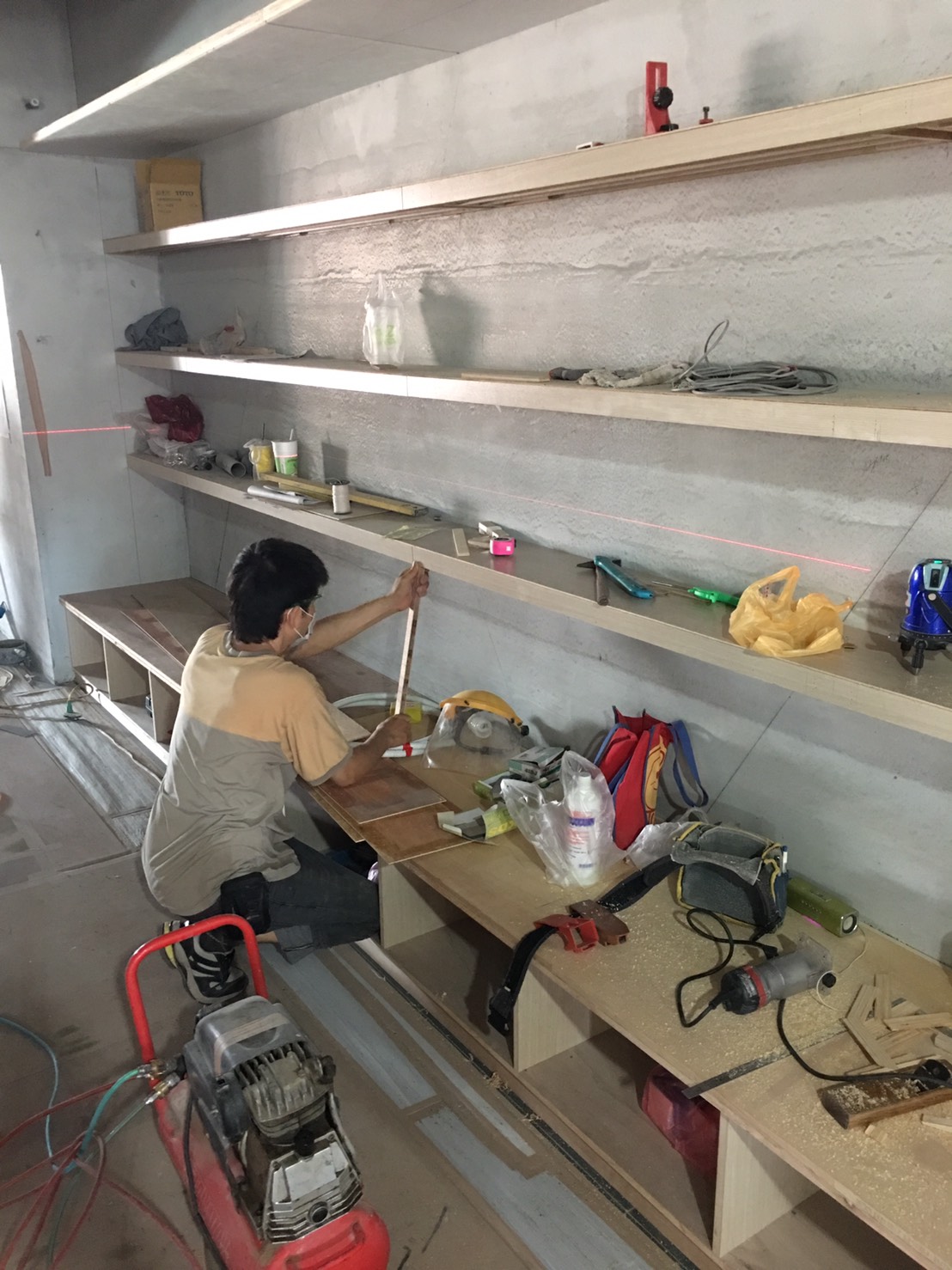

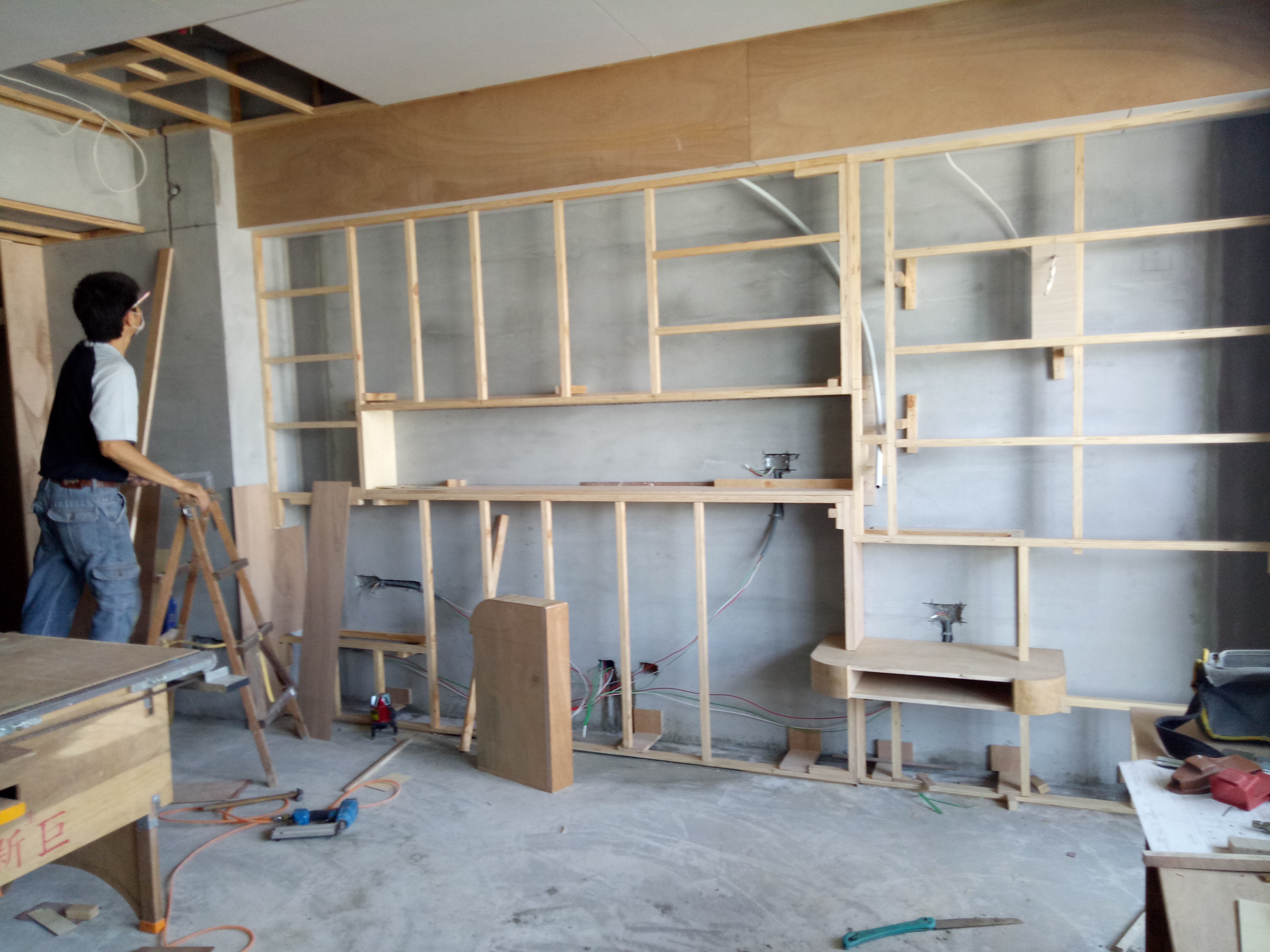

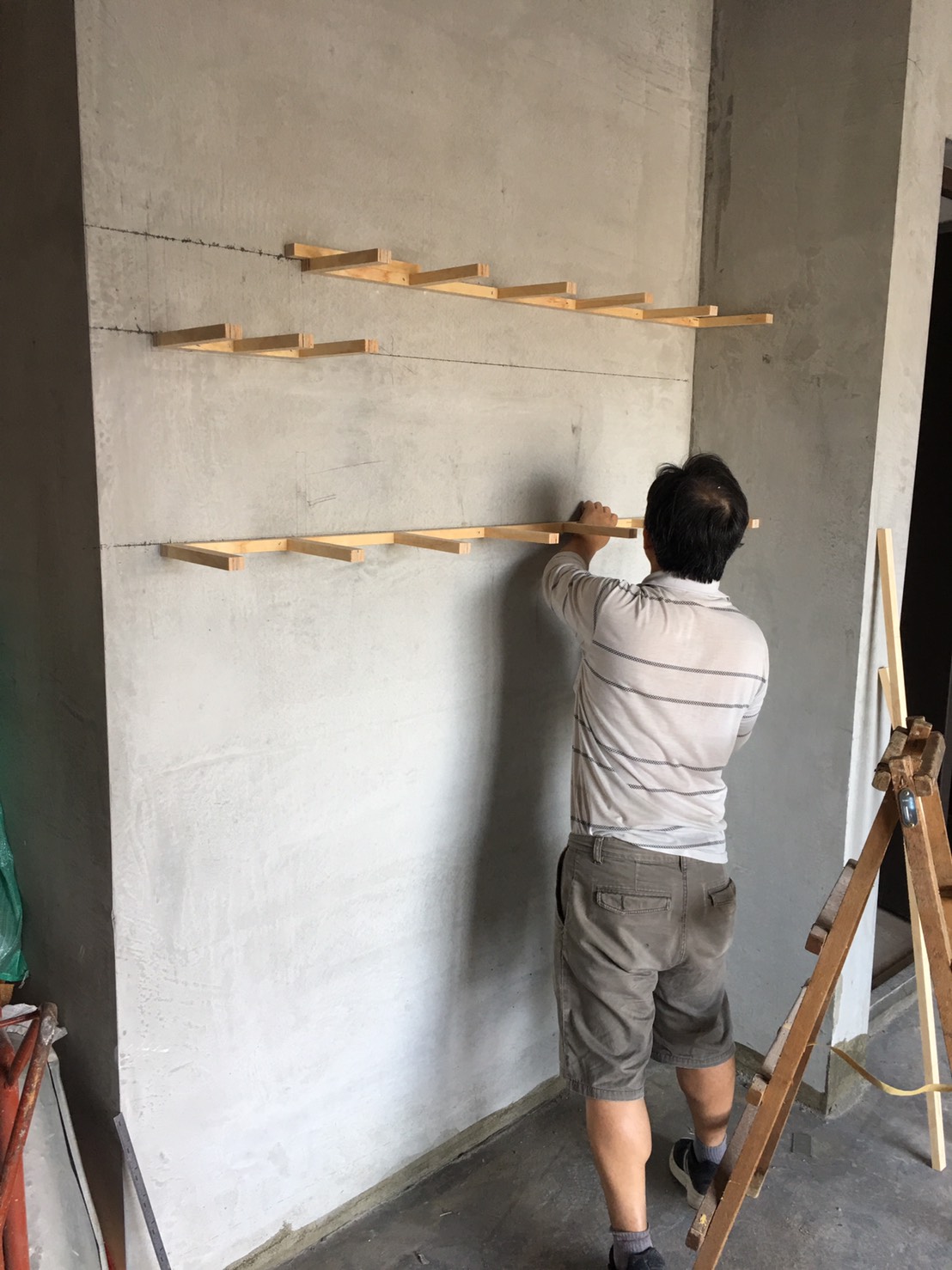

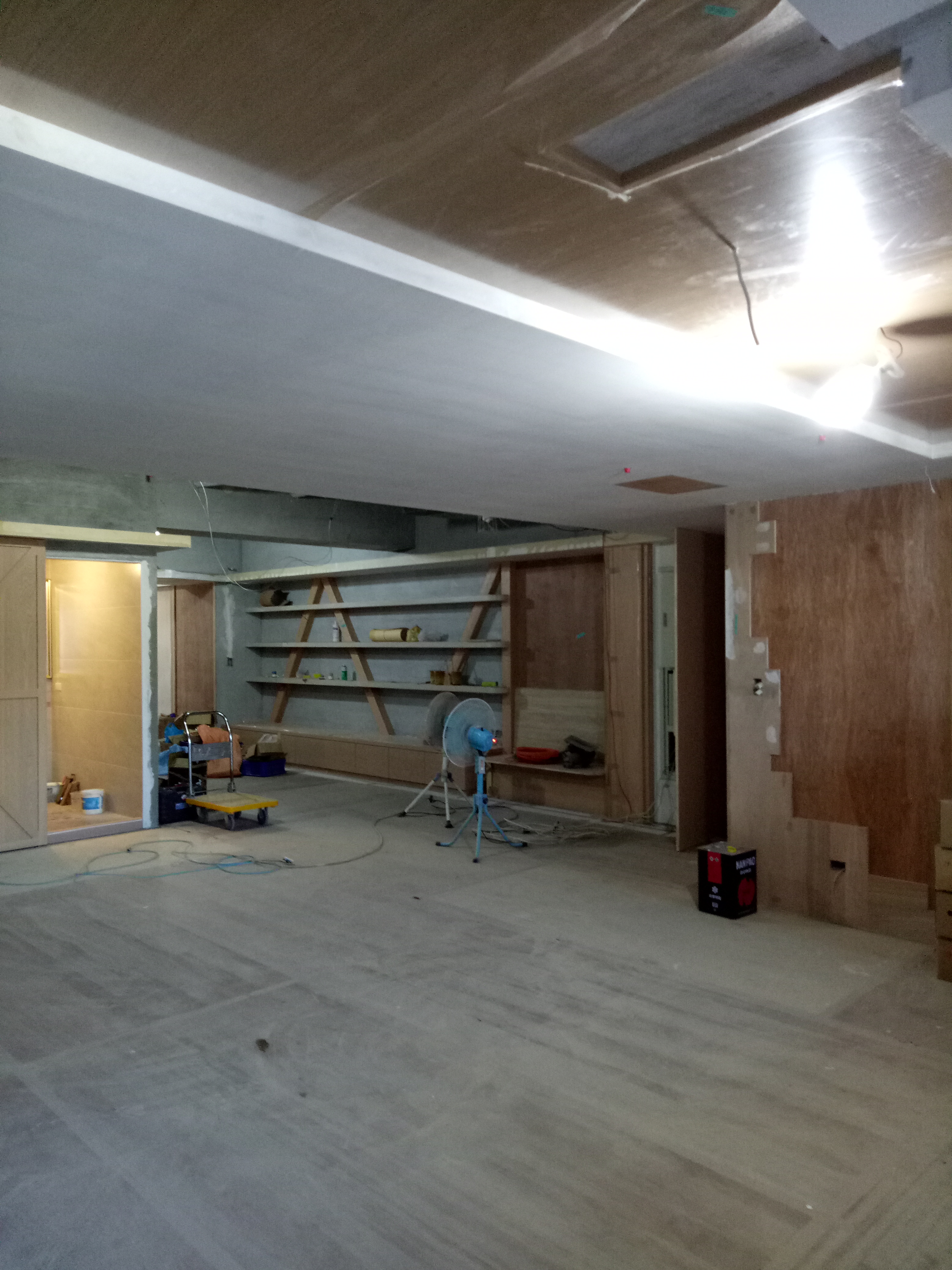

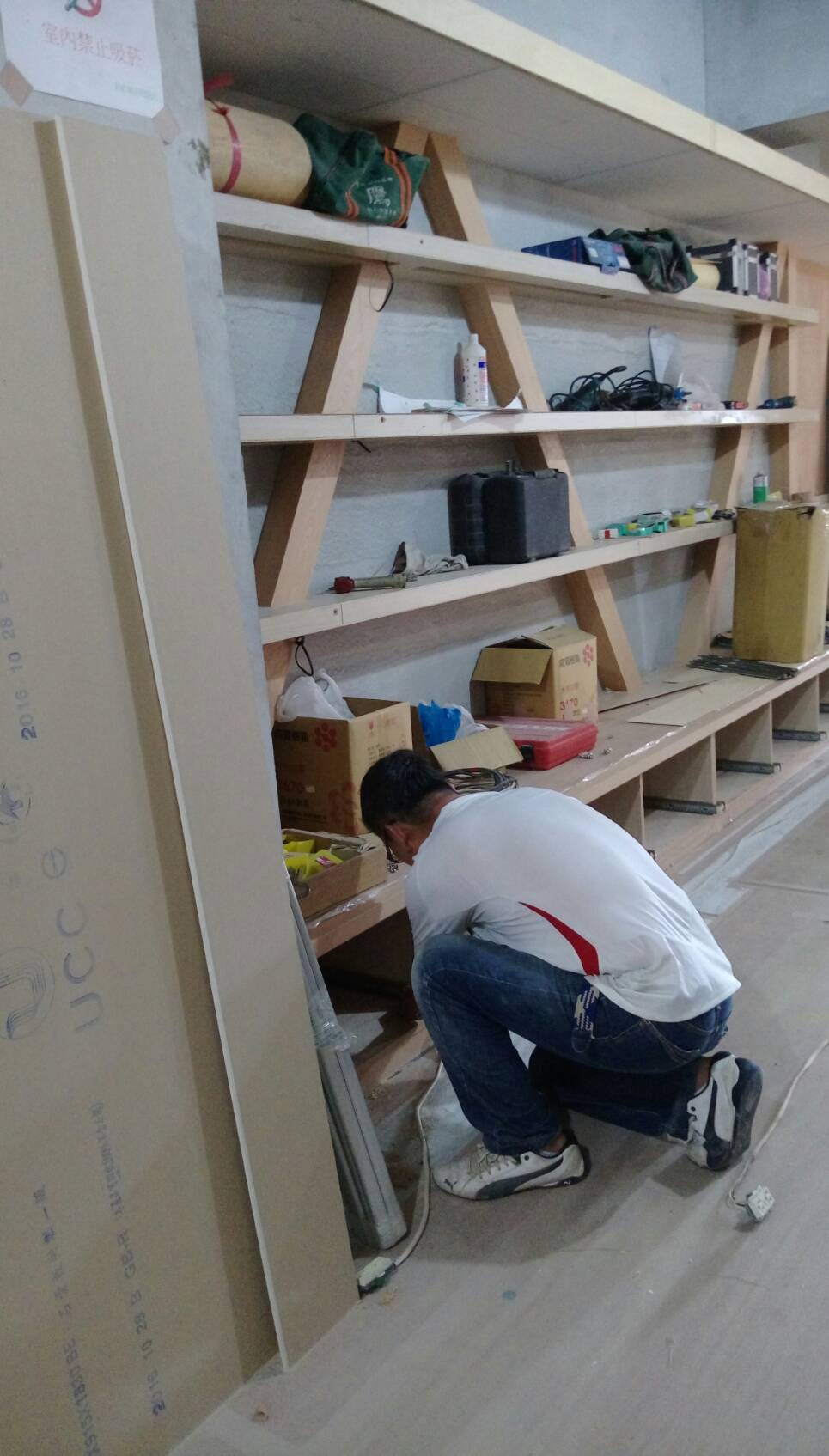

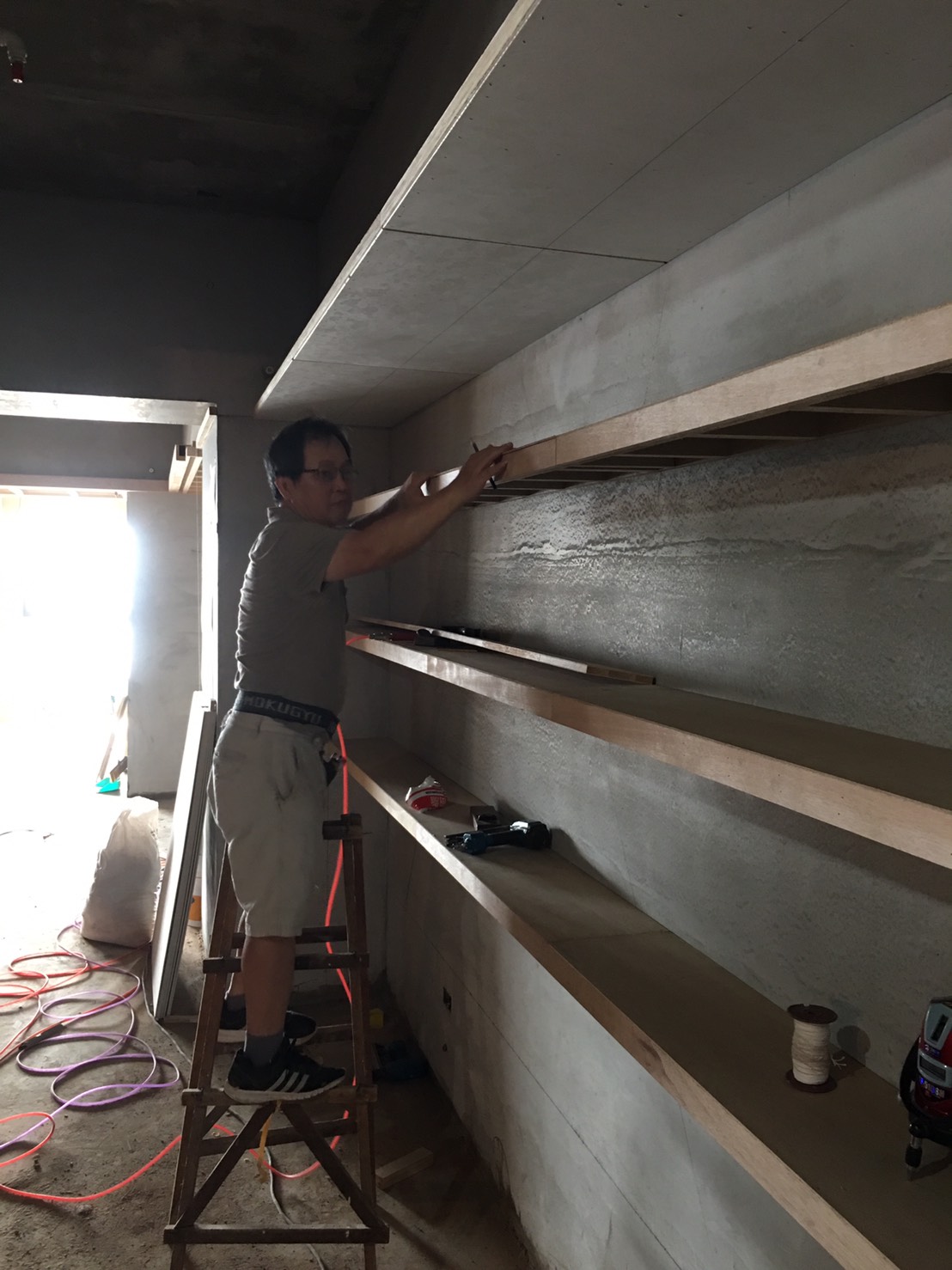

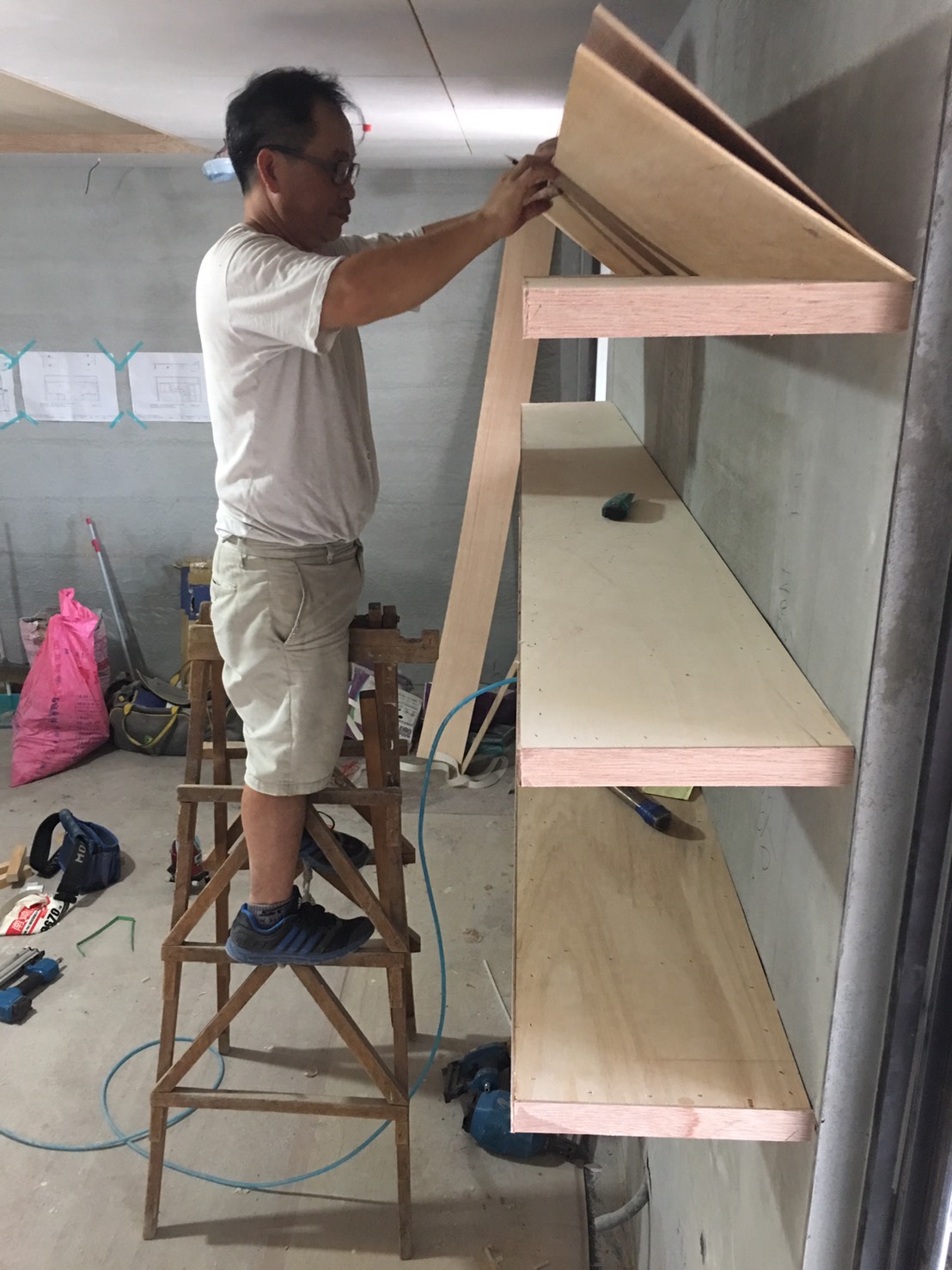

走廊造型書架施作(粗胚)

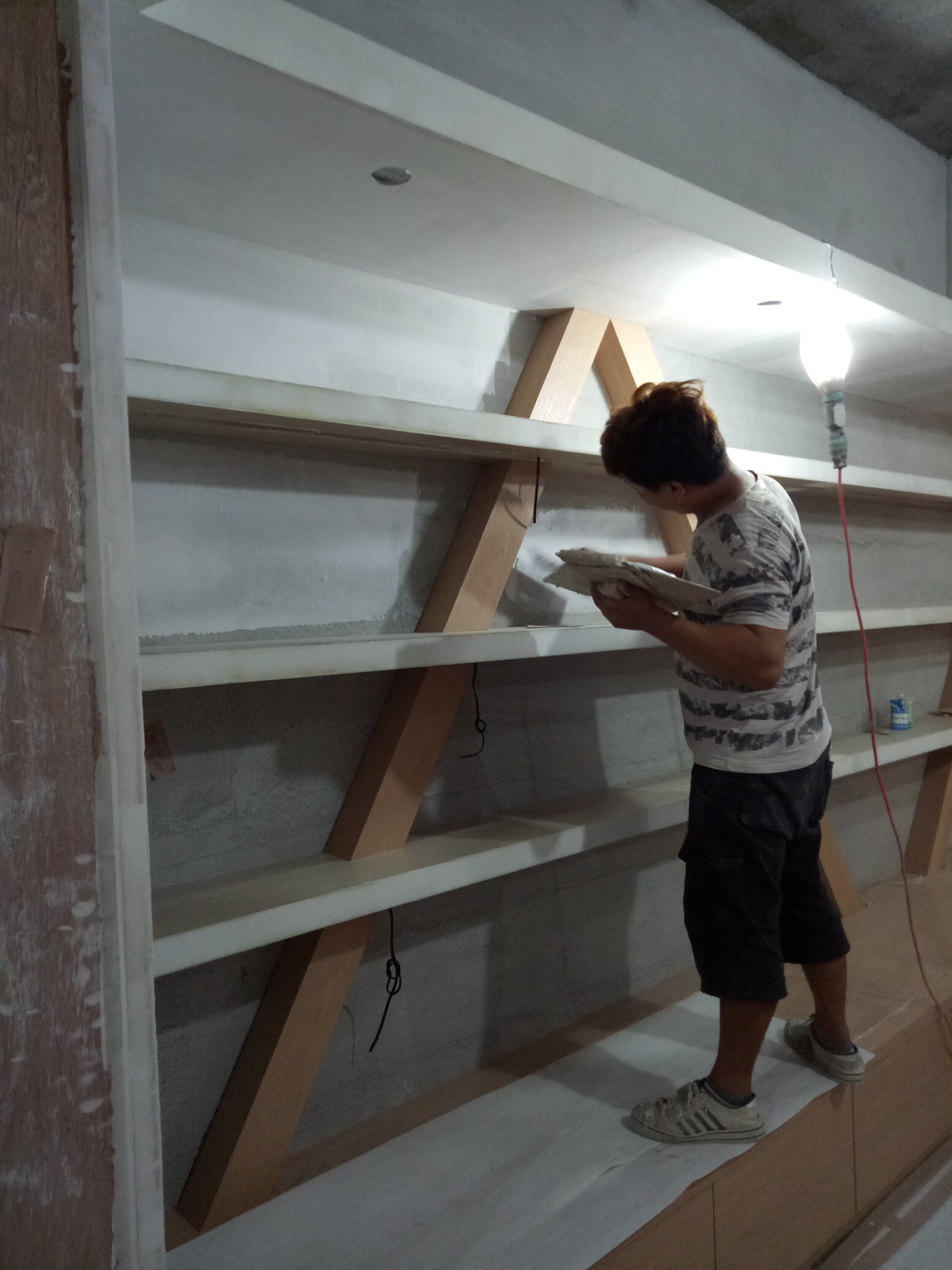

走廊造型書架施作(打底)

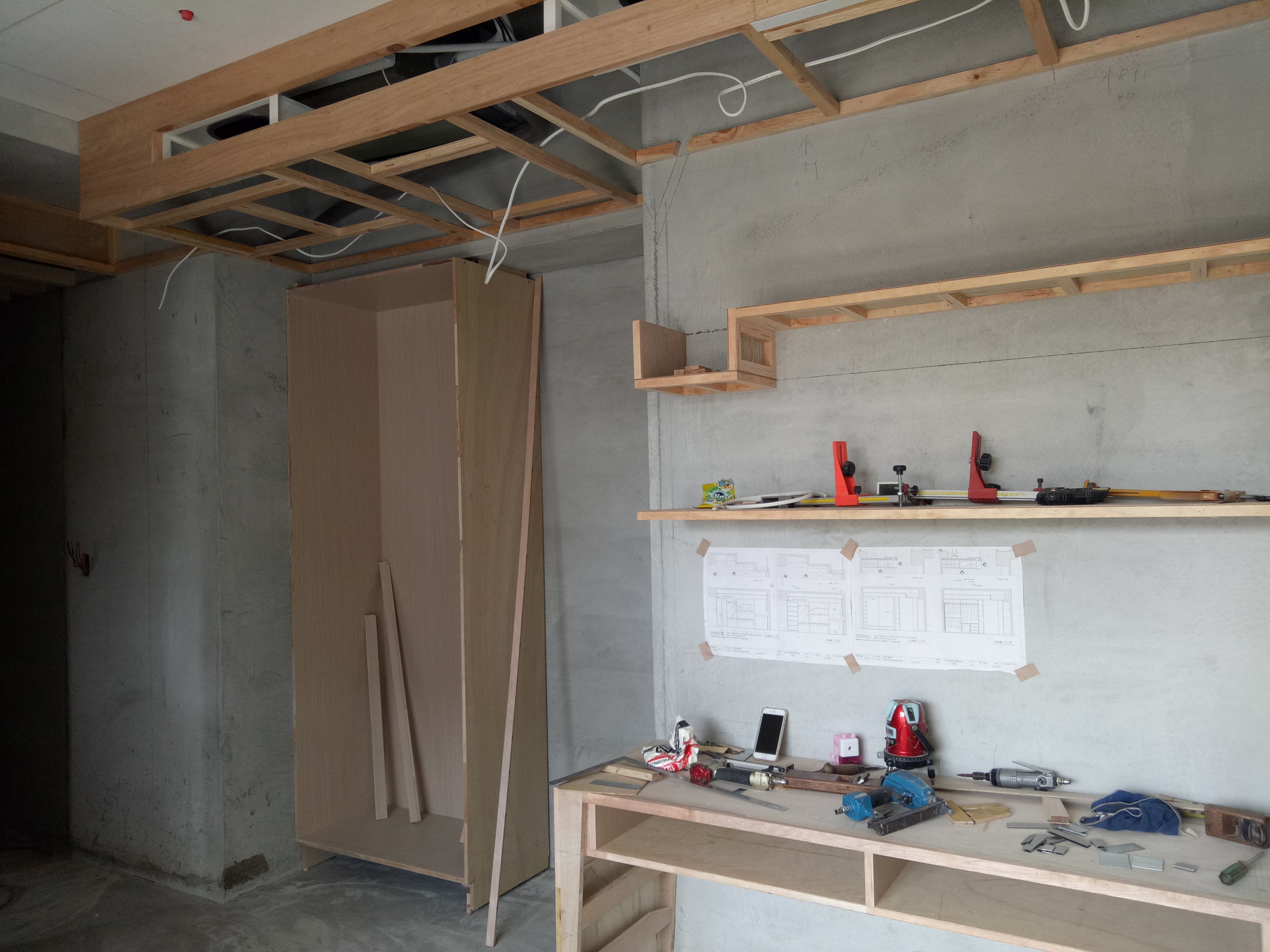

女孩房書架施工(粗胚)

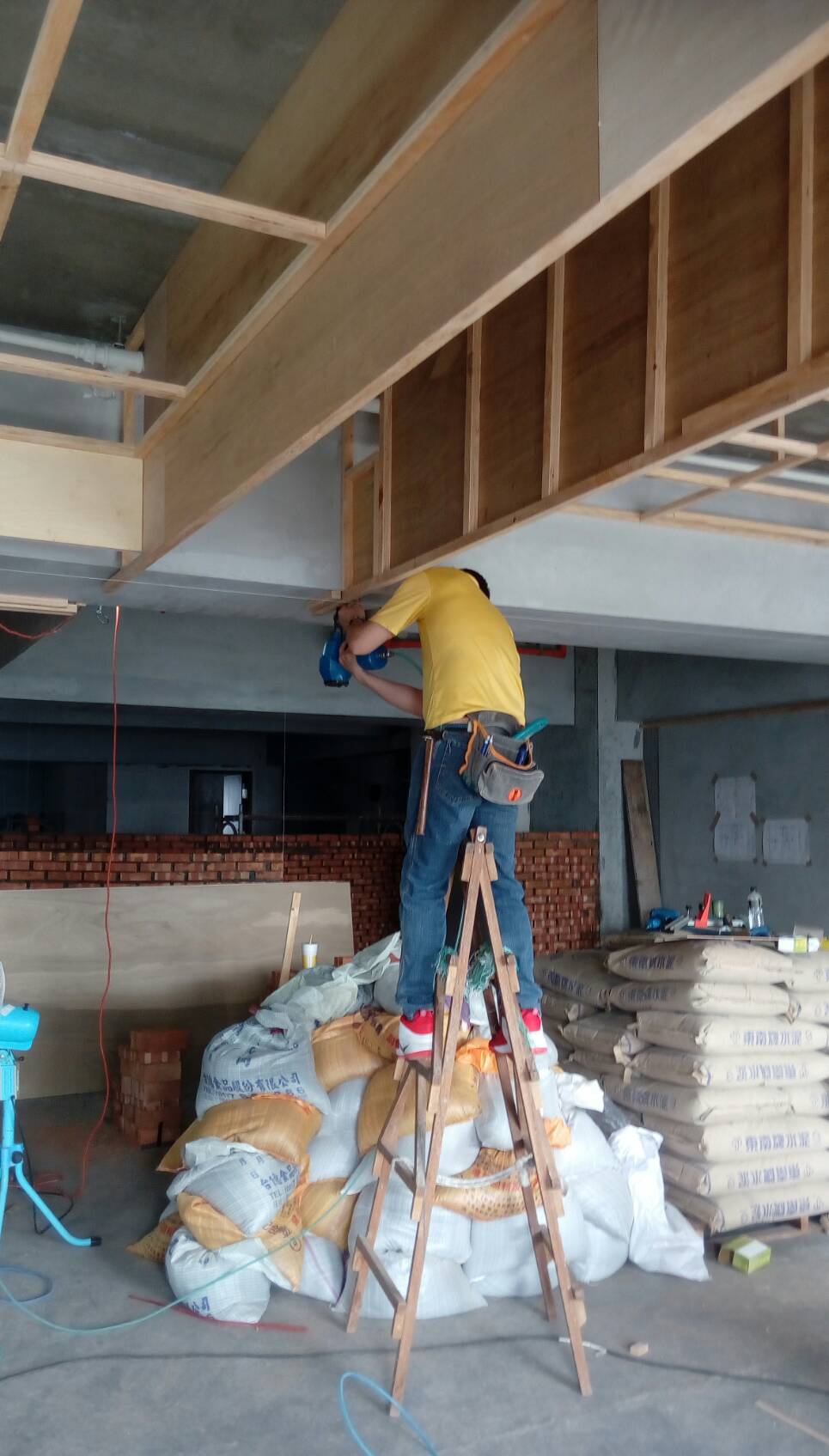

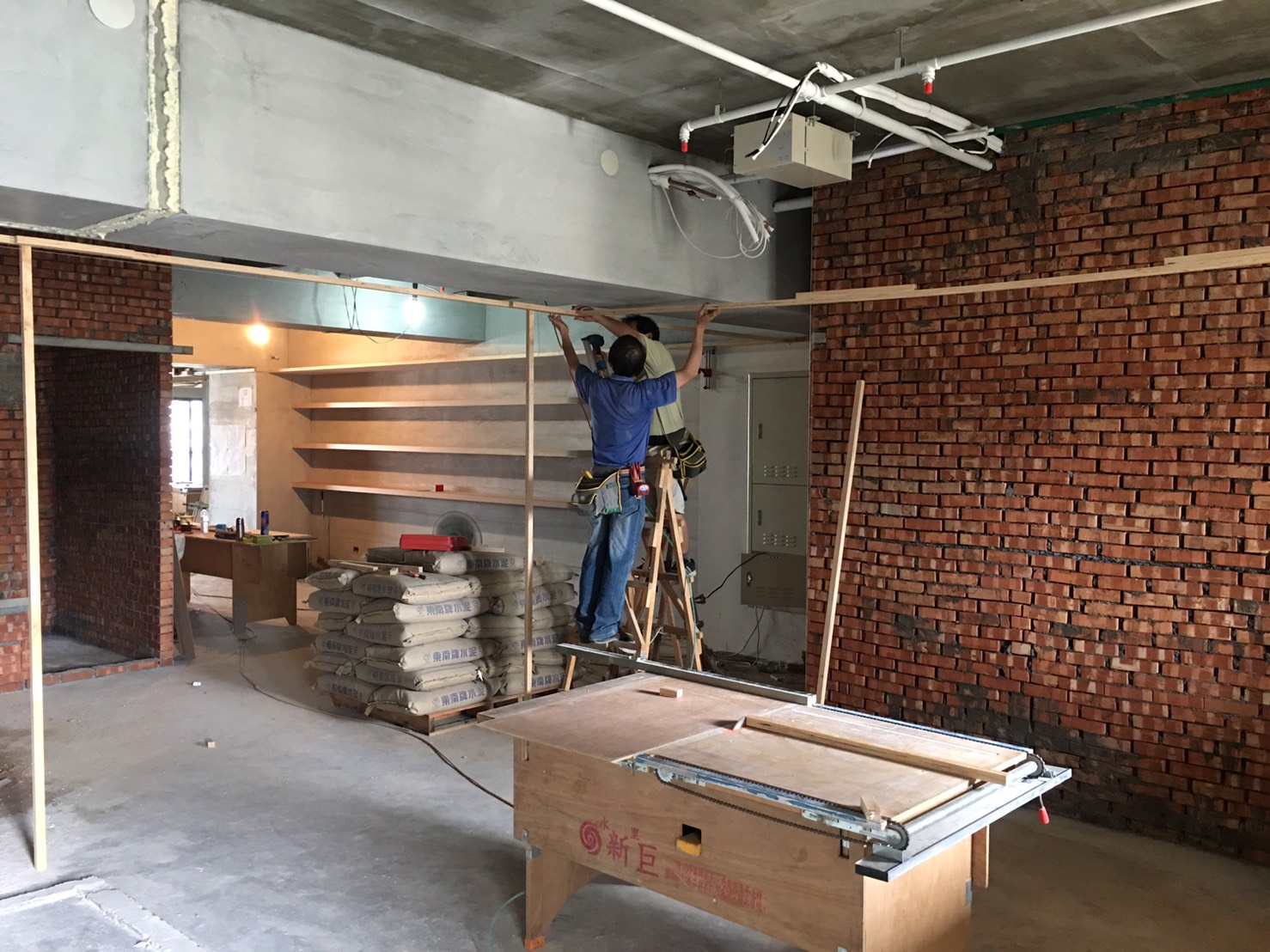

餐廳天花板施作(框架大樣)

餐廳天花板施作(內部角料)

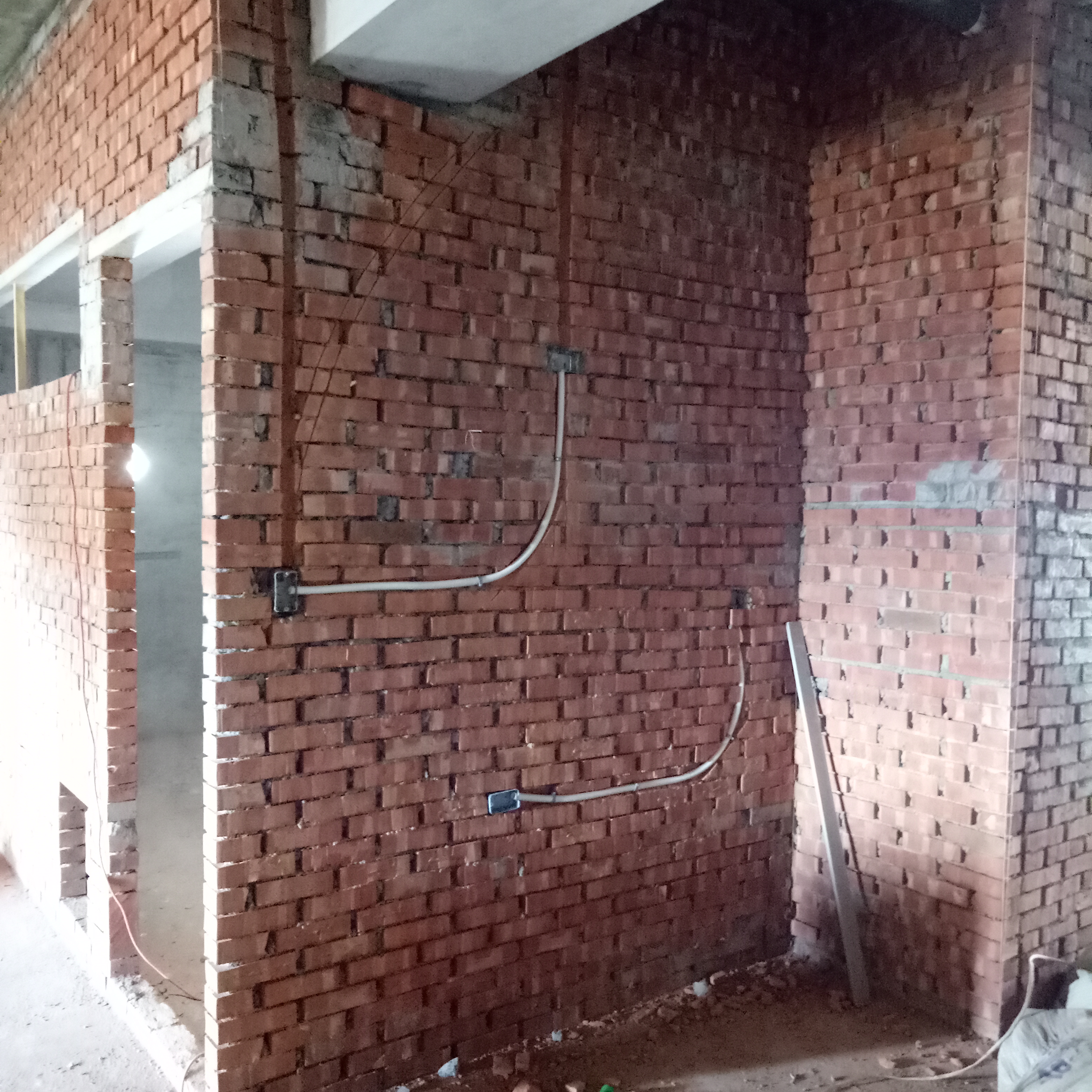

磚牆切割預埋管線

牆面切割使用集塵裝備粉塵不會四處飛(工作環境較佳)

施工日期：2017/5/24

施工項目：電工工程

牆面切割控制開關線路預留

中島排 水管線預留

施工日期：2017/5/31

施工項目：電工工程

小便斗管線配管(感應器預留)

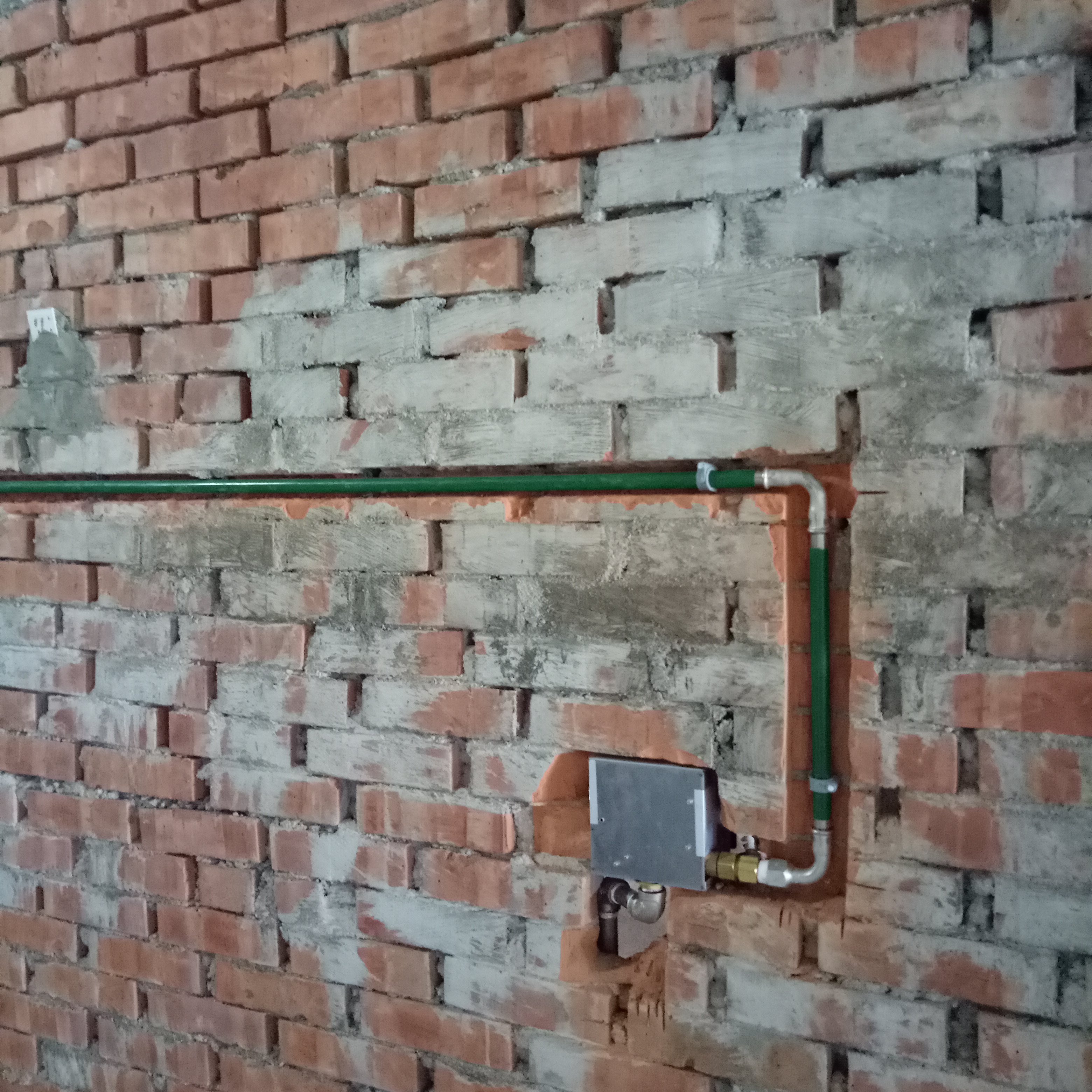

白鐵冷熱水管+高接零件

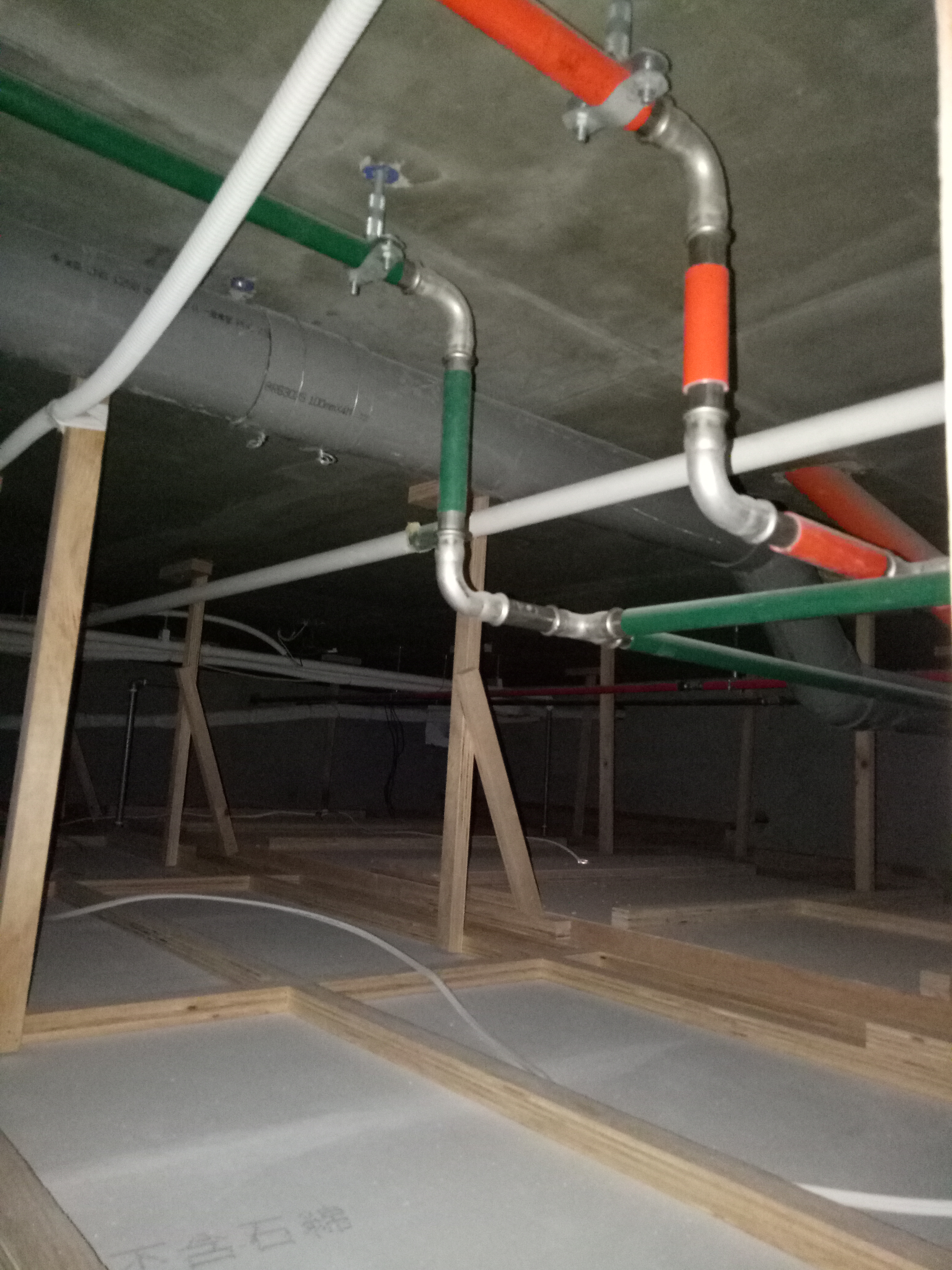

冷熱水管配管天花板上方(接管方式使用高接零件)

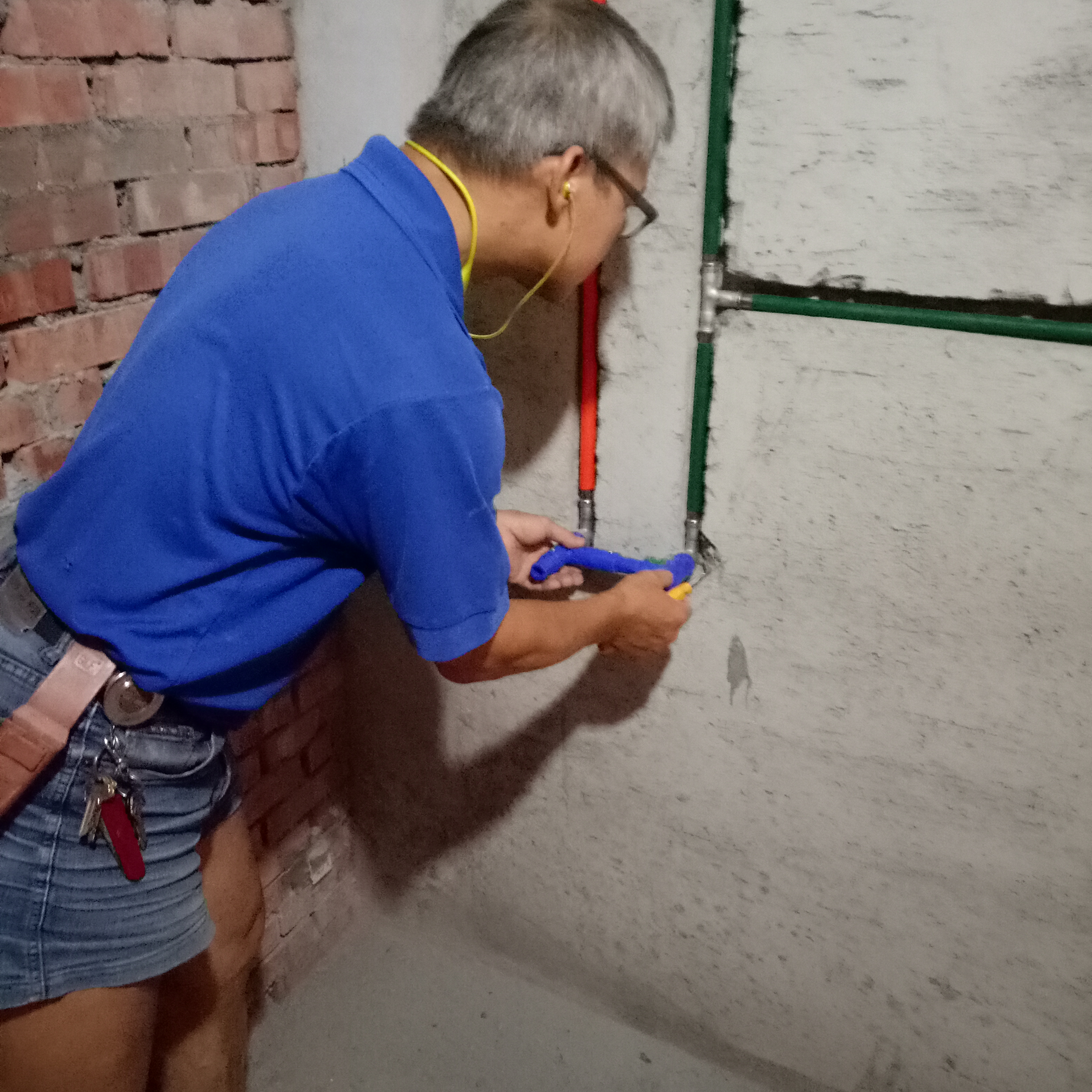

冷熱水管出水接頭位置調整

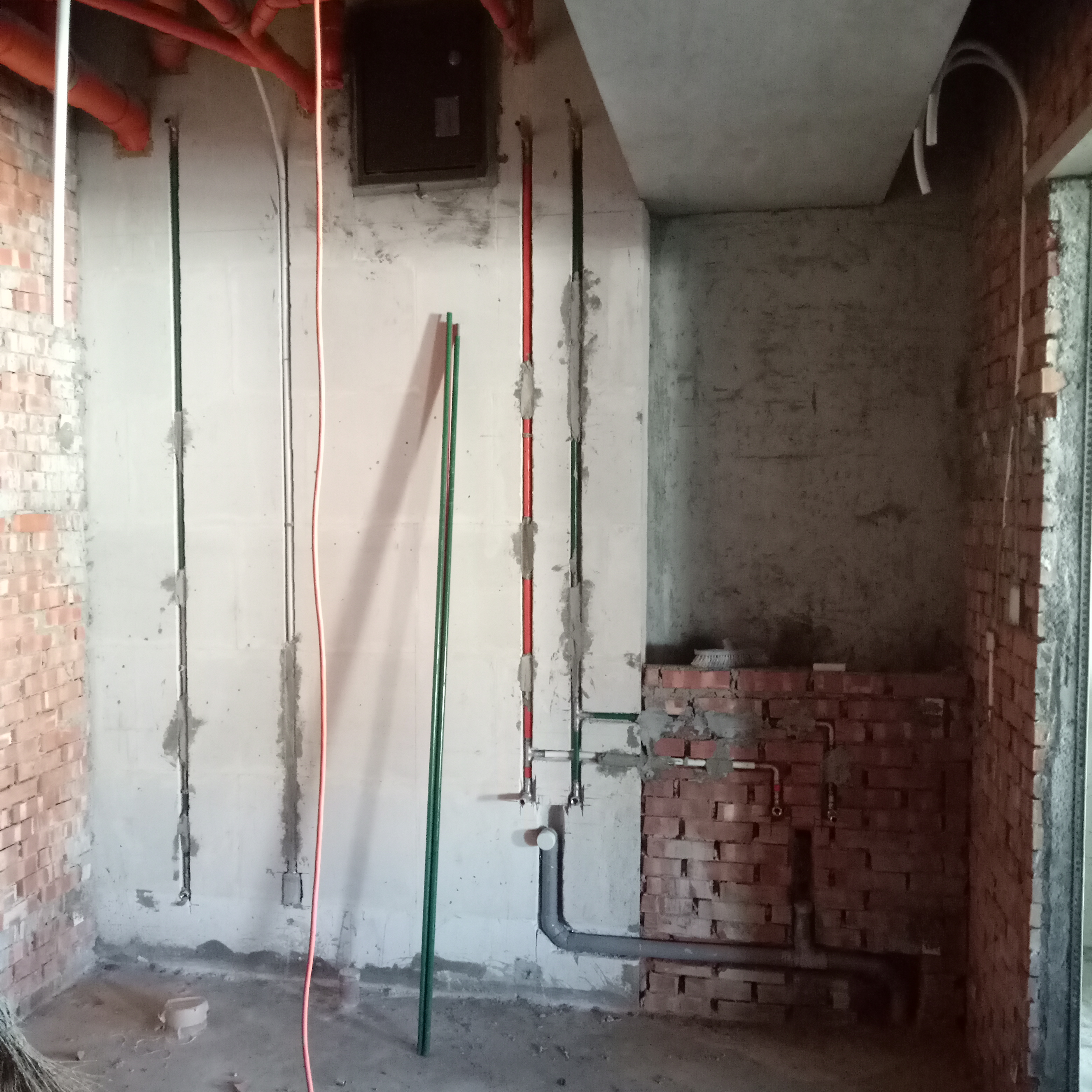

冷熱出水配管定位-1

冷熱出水配管定位-2

冷熱出水配管定位-3

壓力測試(有無漏水洩壓情形)

施工日期：2017/6/6

施工項目：電工工程

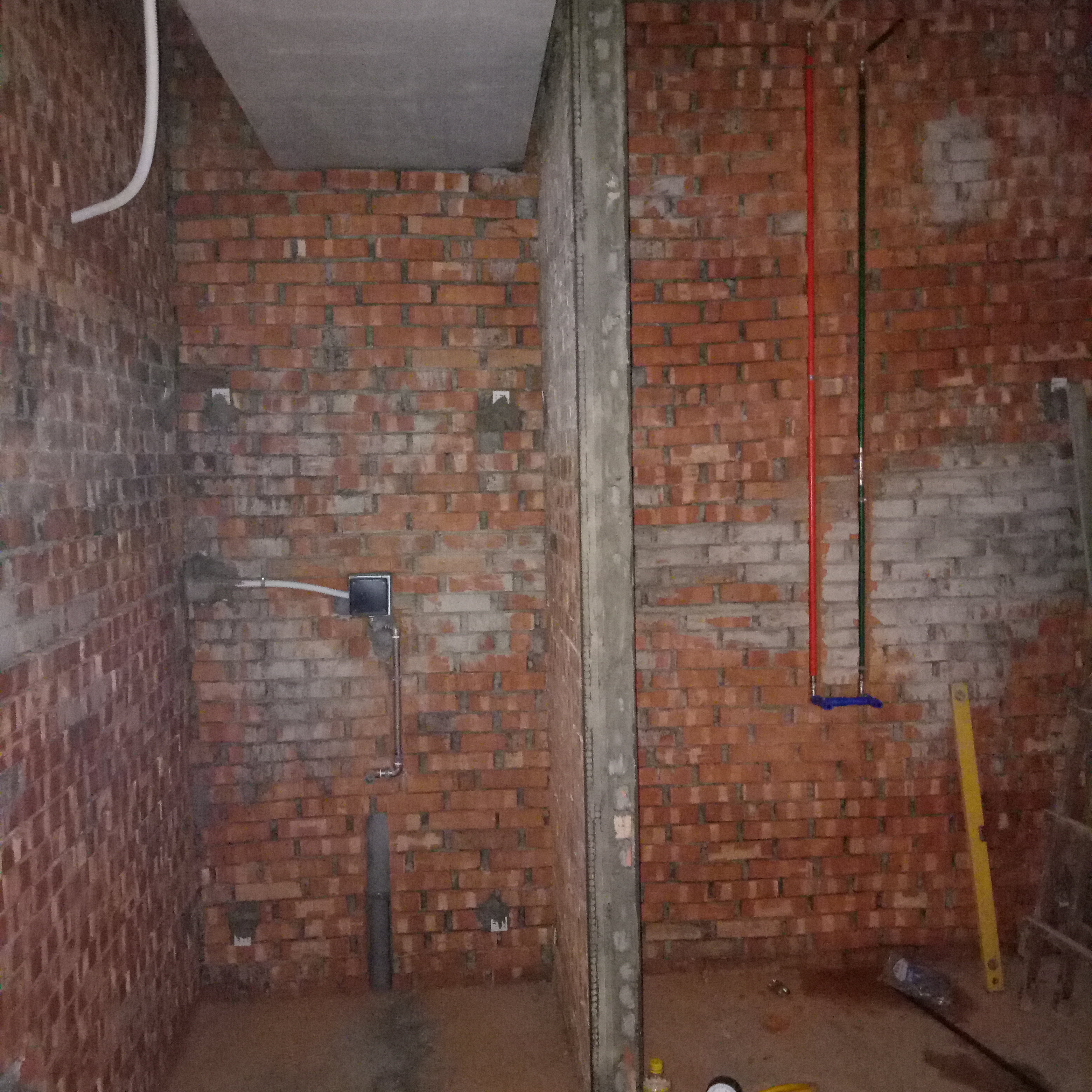

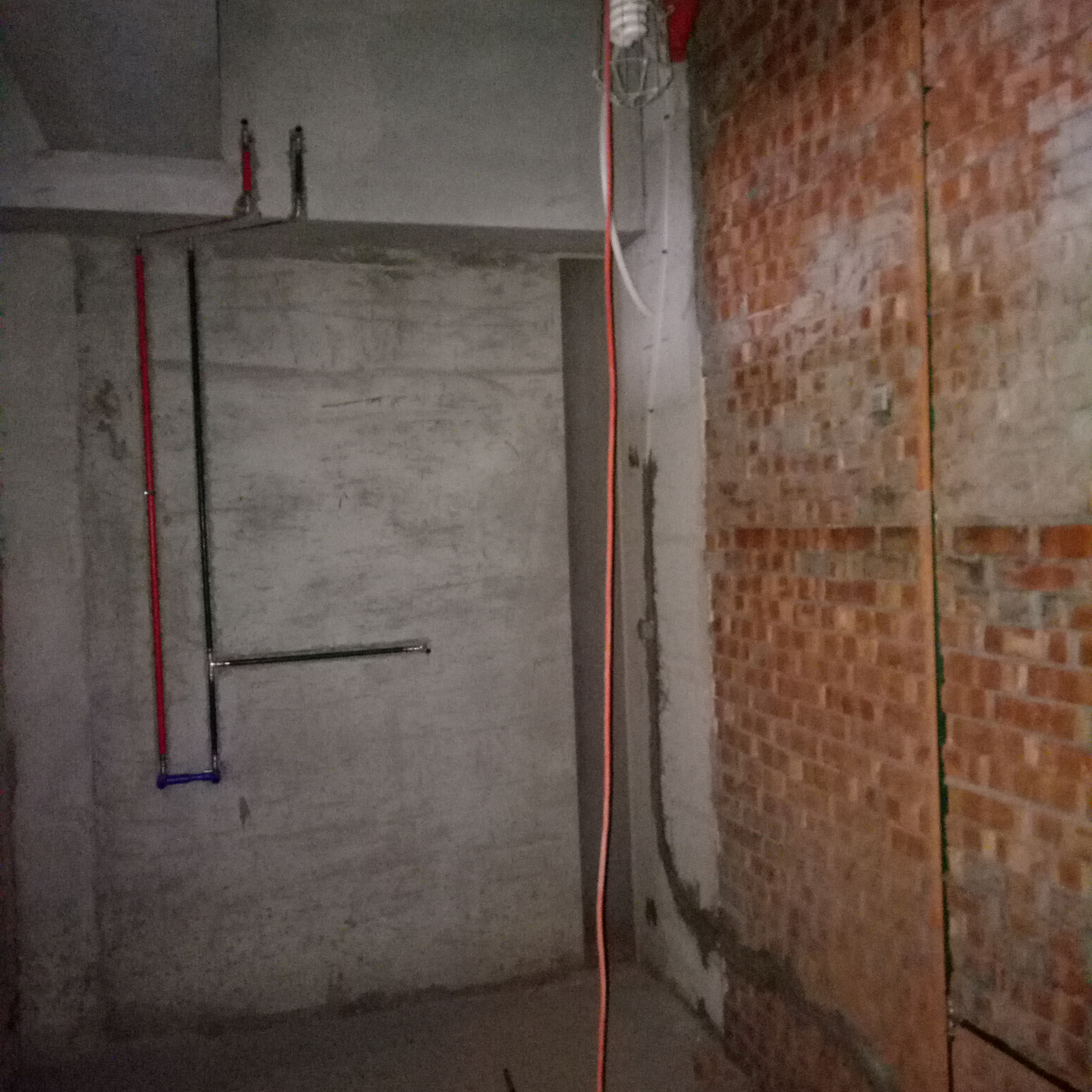

主臥浴室冷熱水管線配管情形

圖1

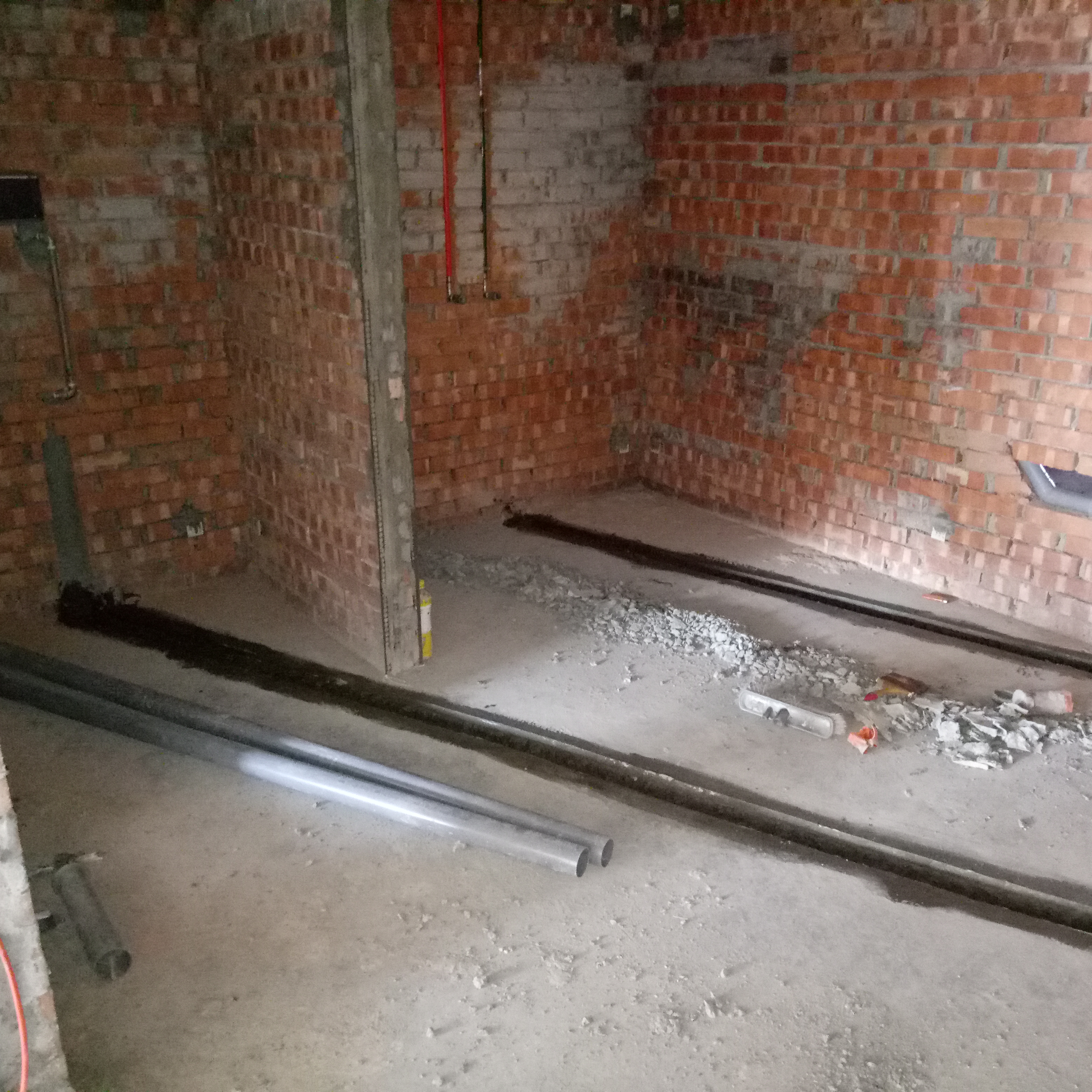

排水配管情形-1(降低浴室地面高度)地面需先加一道防水再安裝排水管

排水配管情形-2

施工日期：2017/6/13-6/22

施工項目：泥作工程

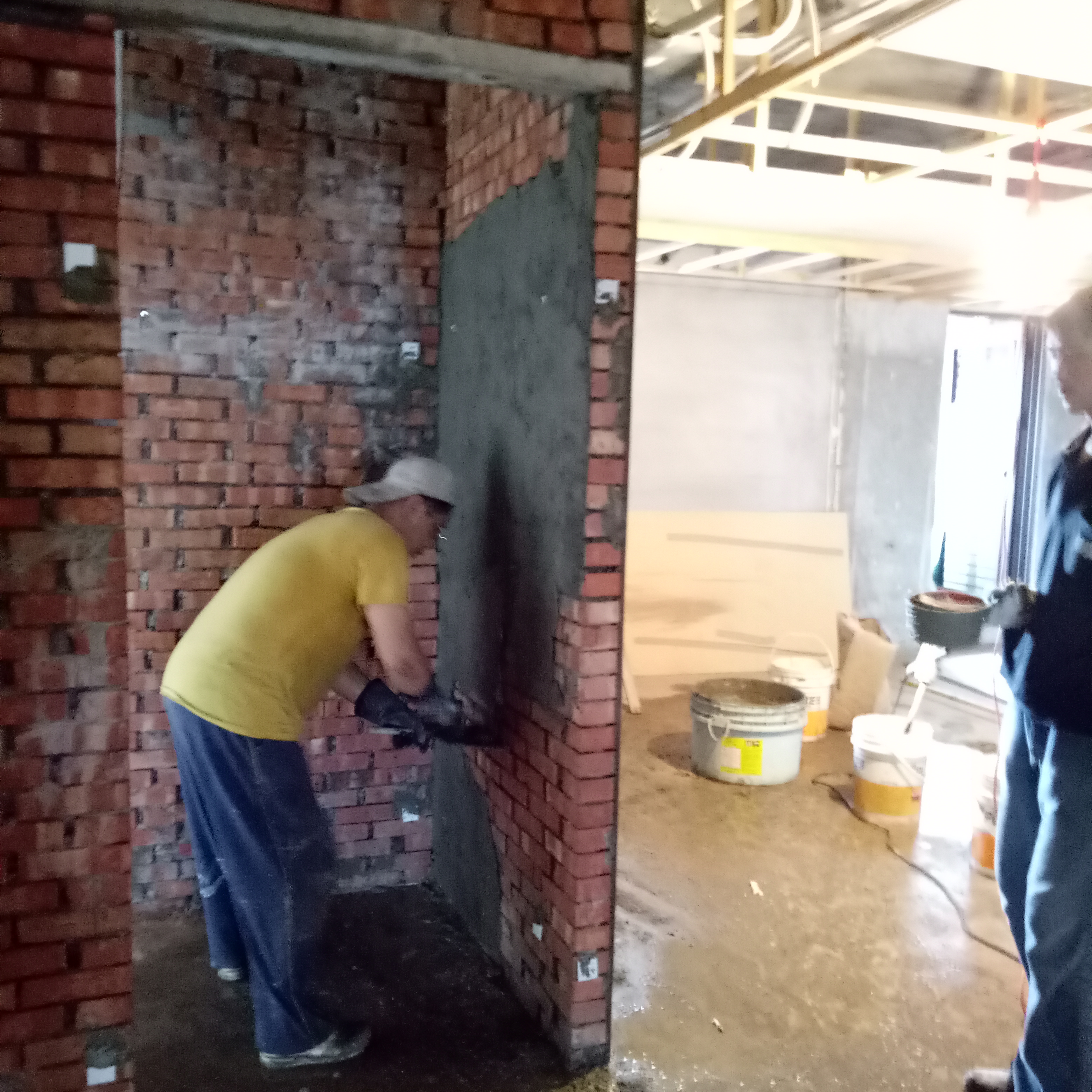

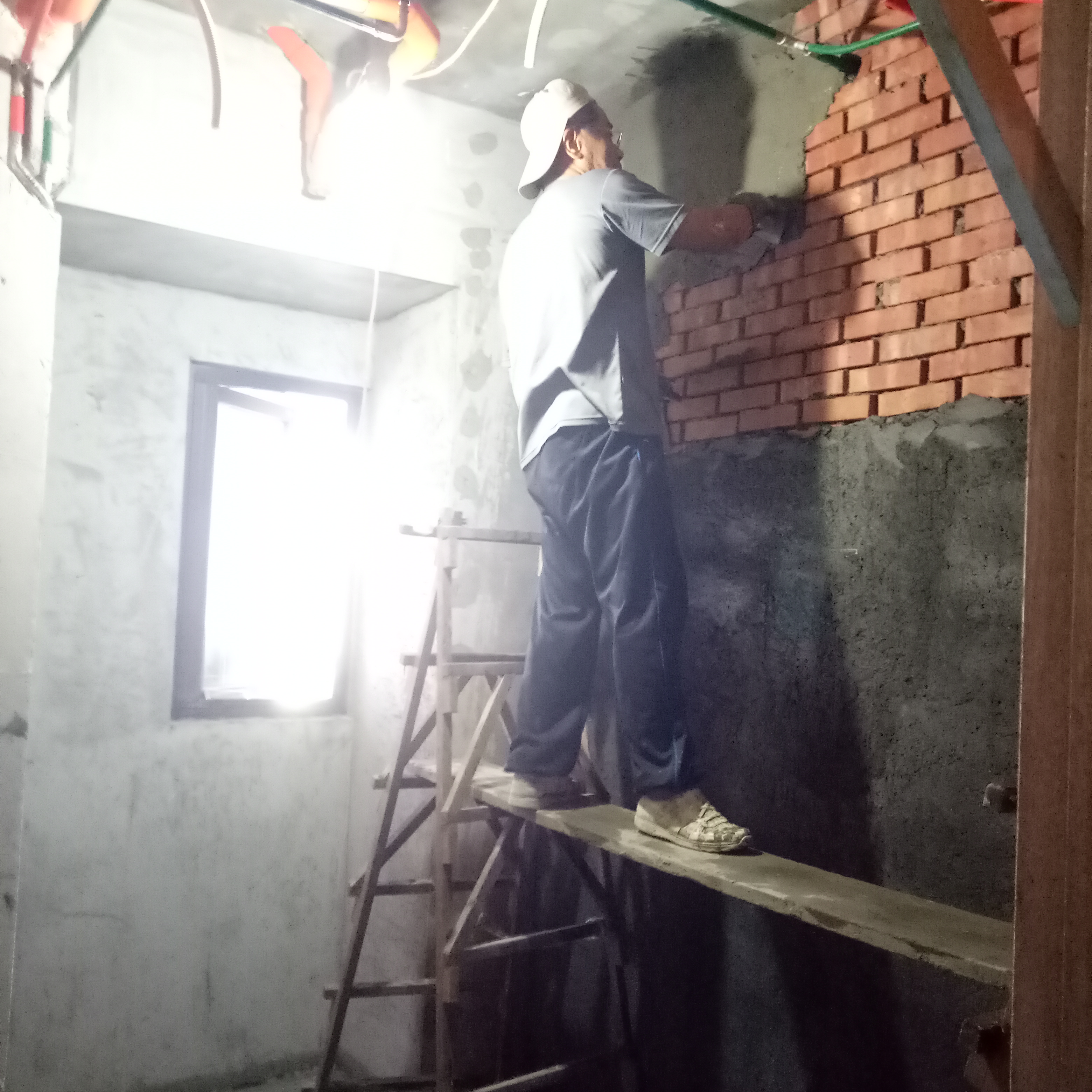

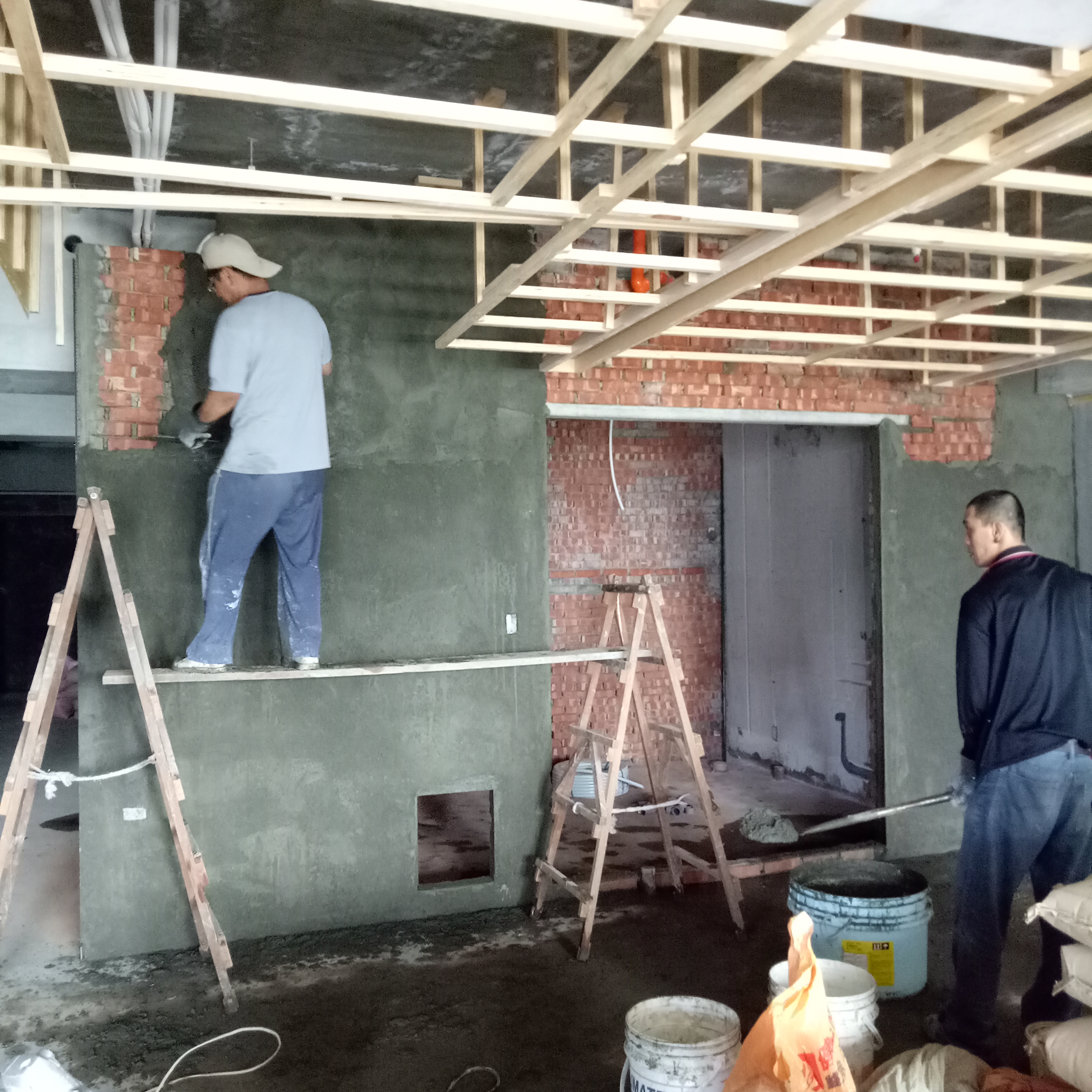

浴室外1:3水泥沙漿打底

浴室內牆1:3水泥沙漿打底(待乾7-10天再刷防水漆)

施工日期：2017/6/22-6/27

施工項目：泥作工程

客廳.走廊貼地磚!!

工法:雙面抹膠貼合更緊密堅固

工法:雙面抹膠貼合

高低差.縫隙大小作調整

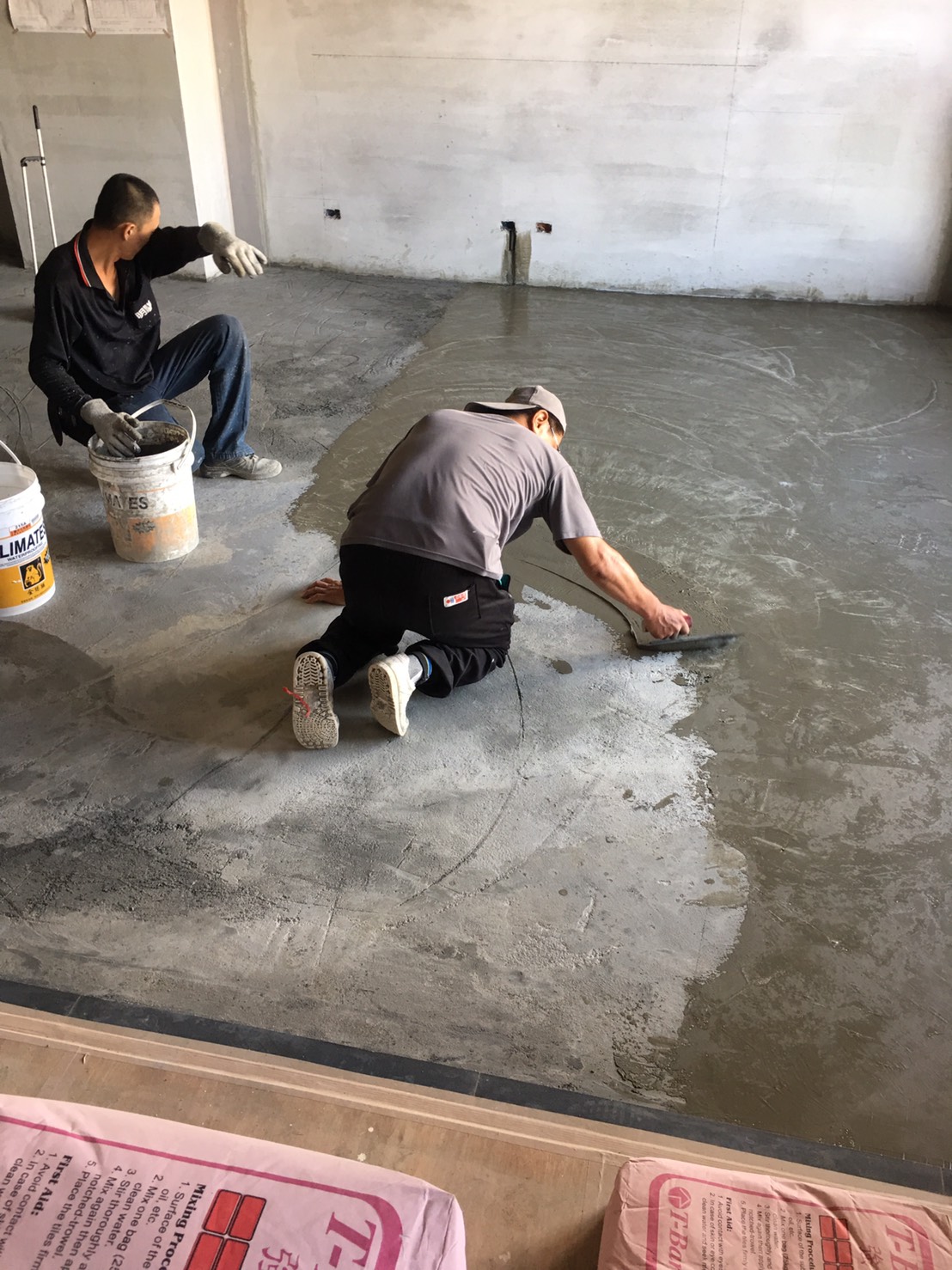

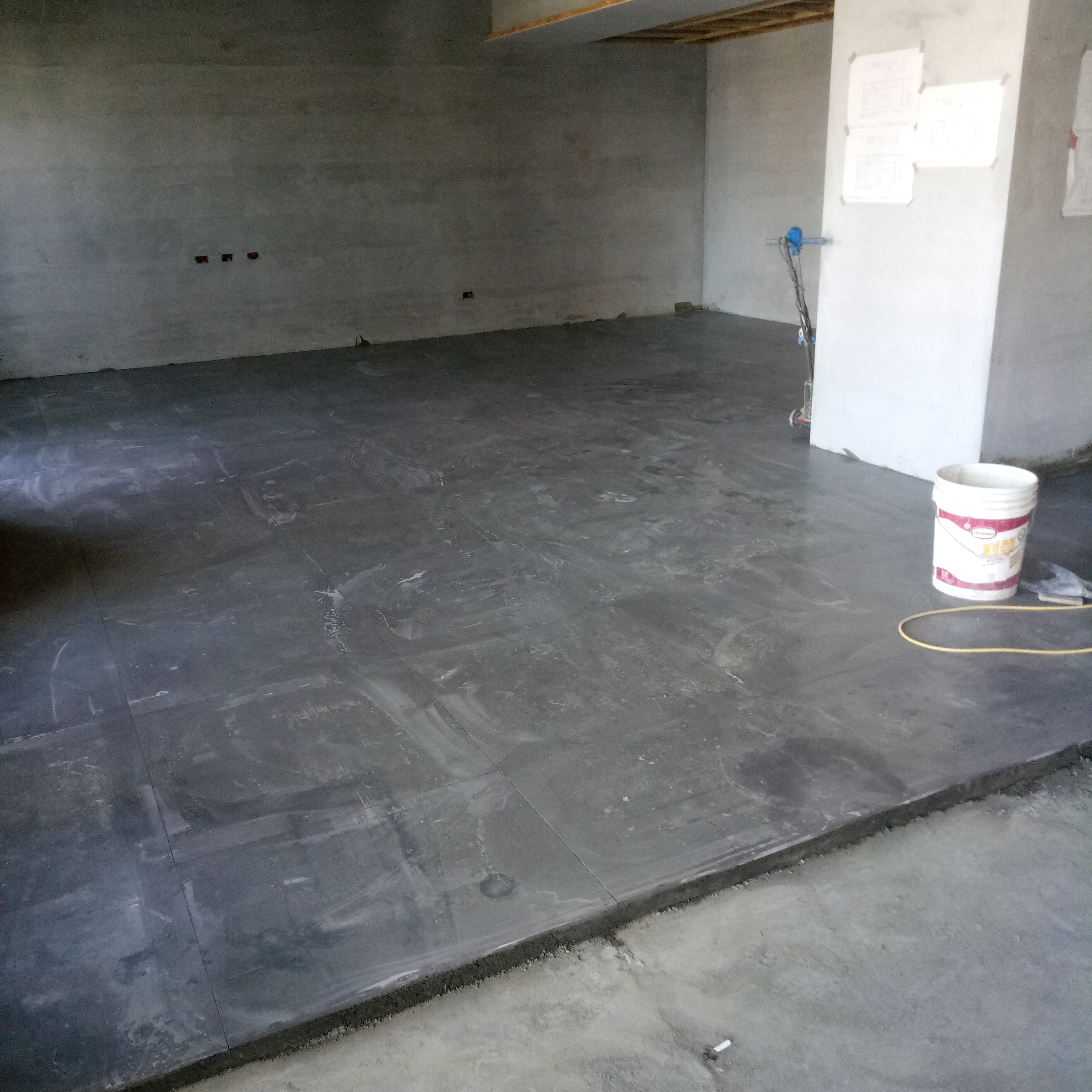

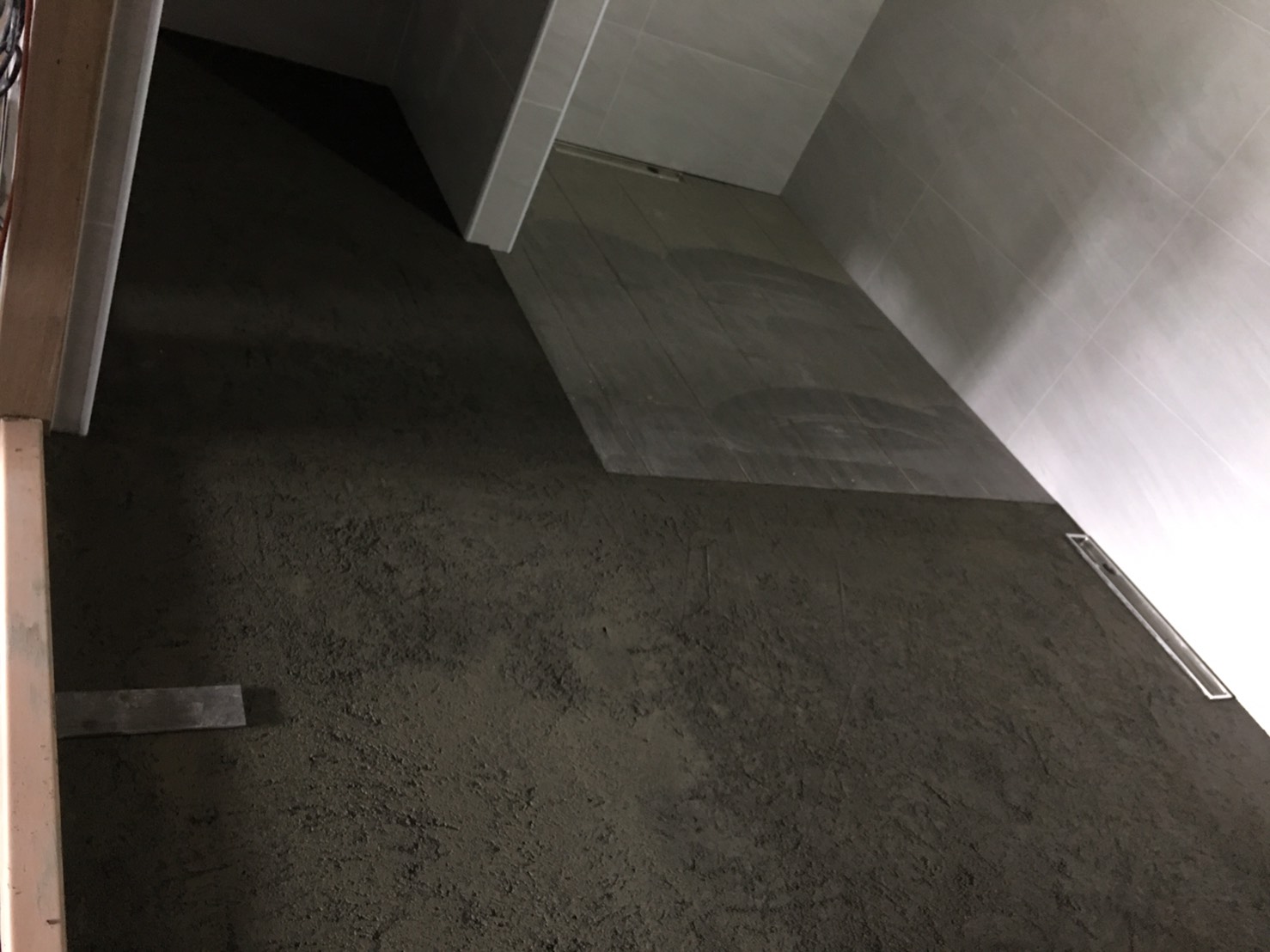

主臥室地面1:2水泥砂將平整打底

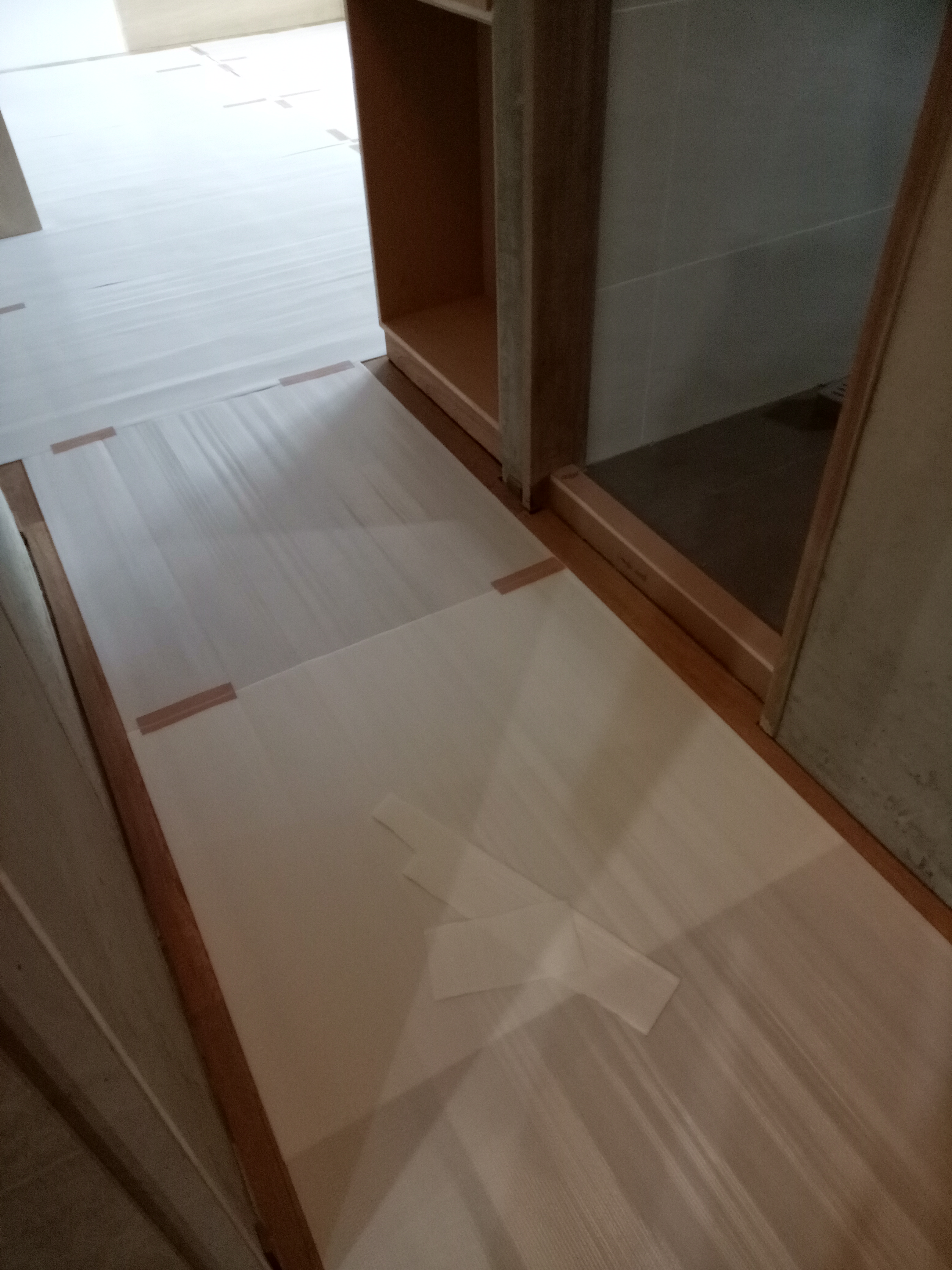

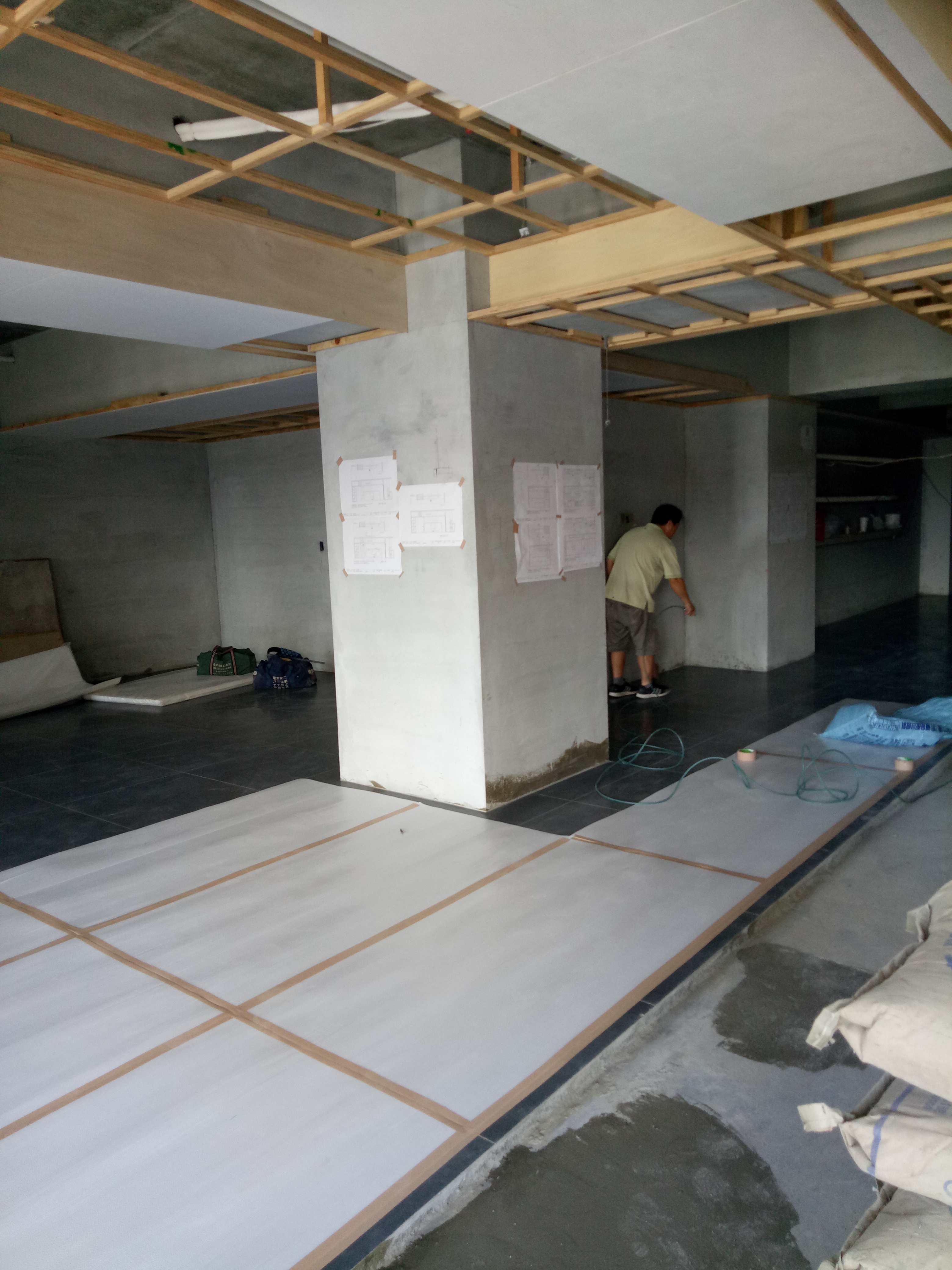

地磚完成後地板保護(底鋪中空板)

地磚完成後地板保護(面鋪2分夾板)

地磚完成後地板保護(面鋪2分夾板)

地面平整度施工

地面平整度施工

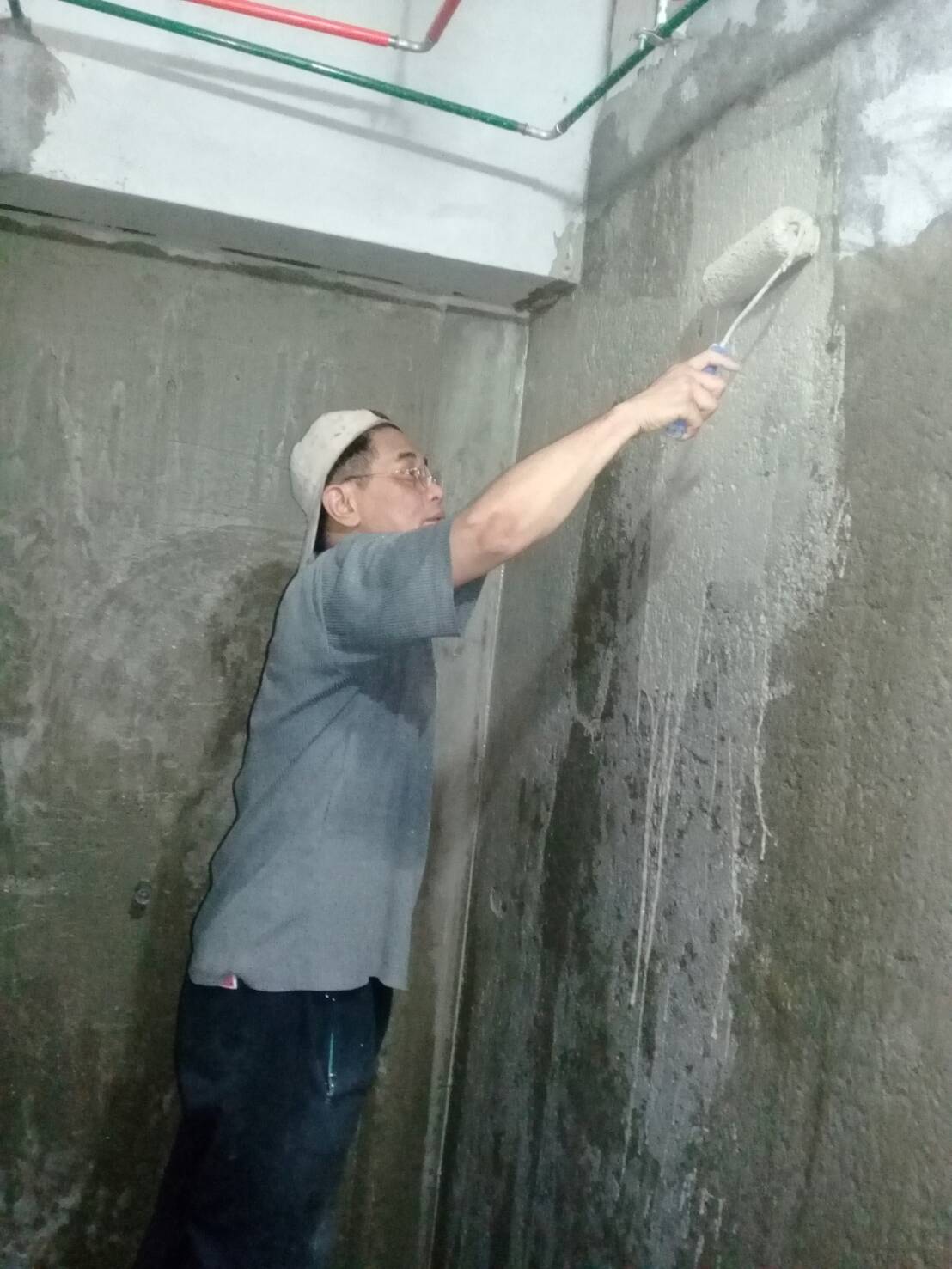

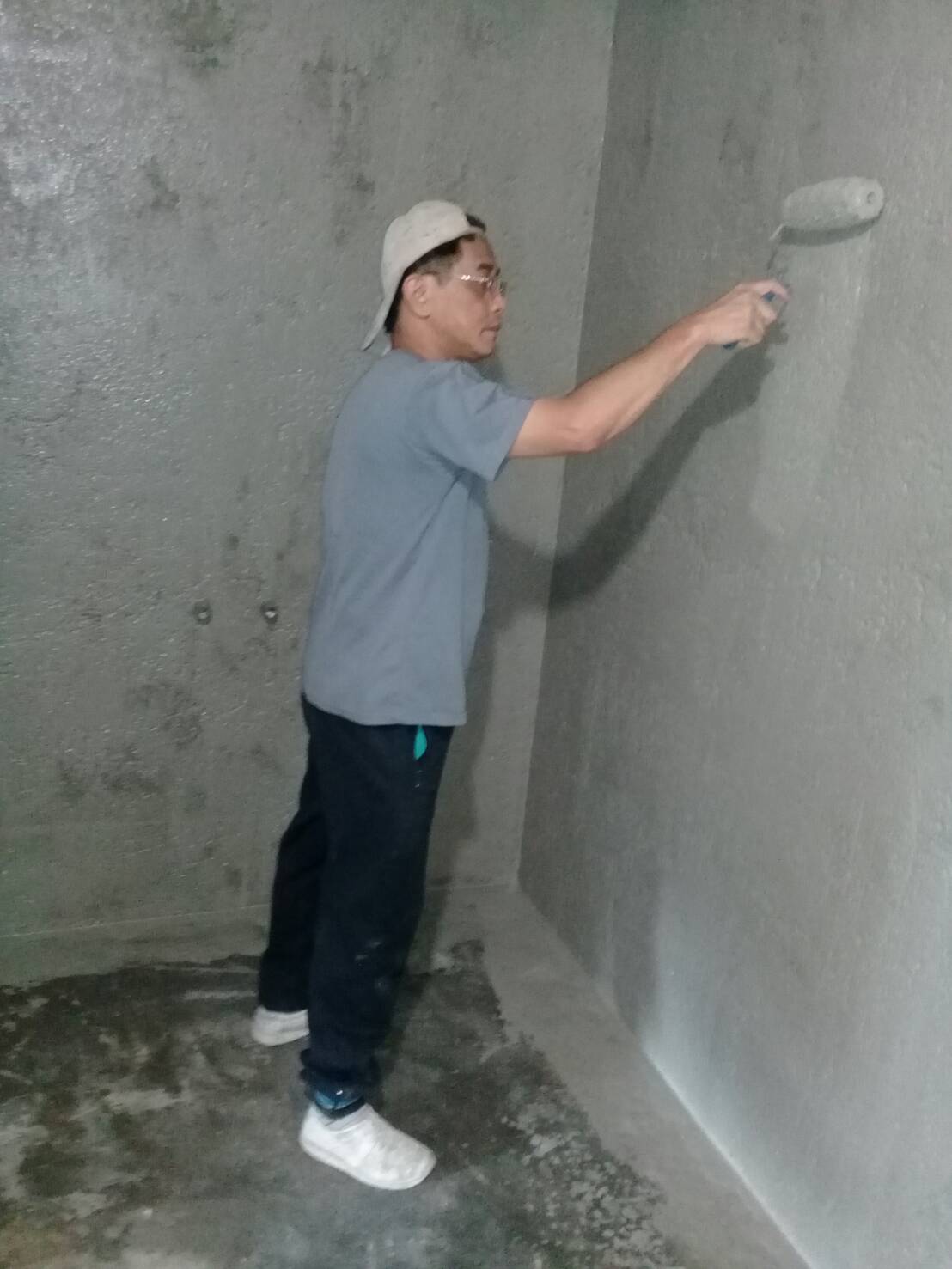

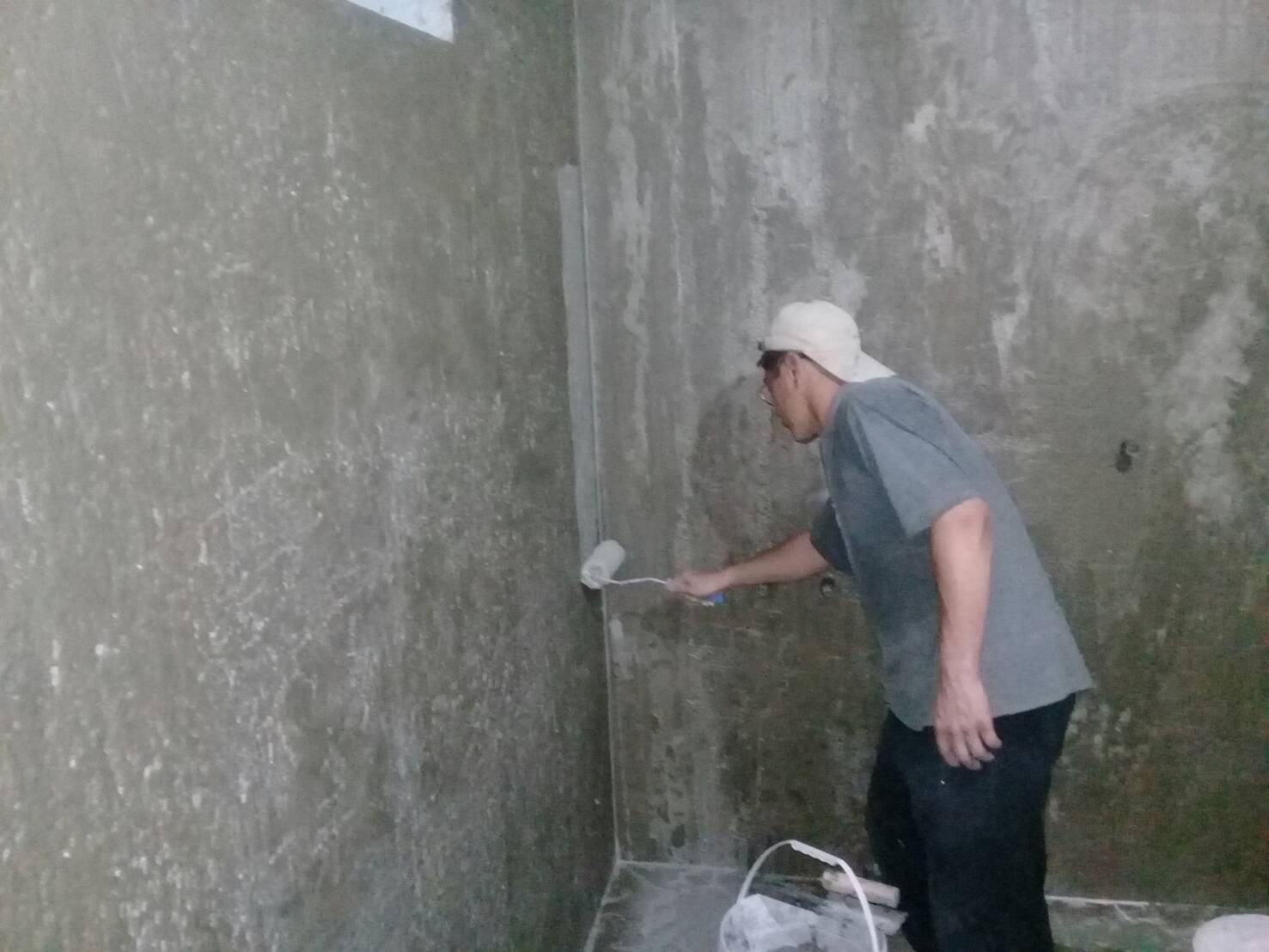

浴室內刷防水漆(第一道)待乾1天(圖1)

圖2

浴室內刷防水漆(第二道)待乾1天(圖1)

圖2

浴室內刷防水漆(第三道)待乾1天(圖1)

圖2

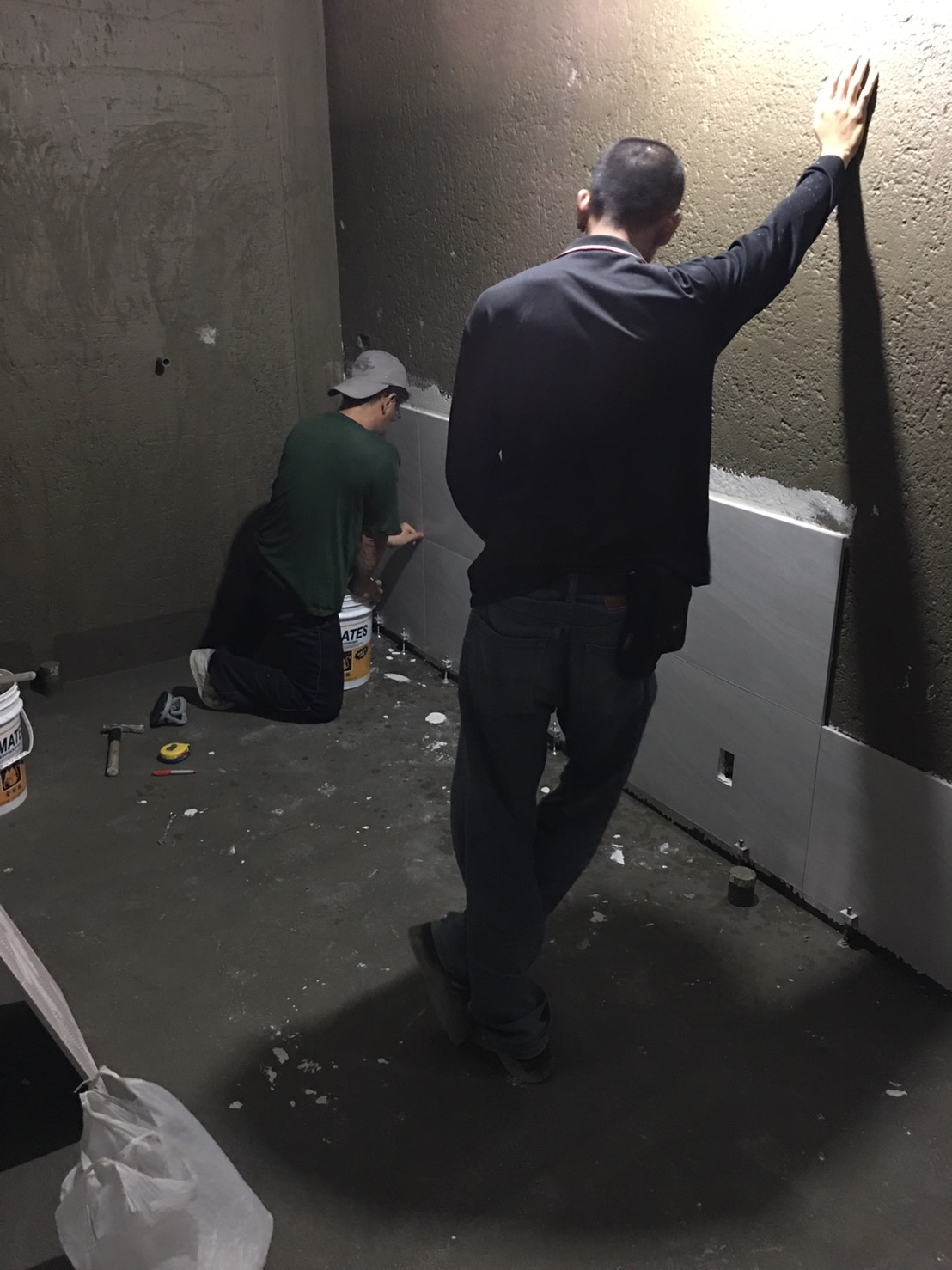

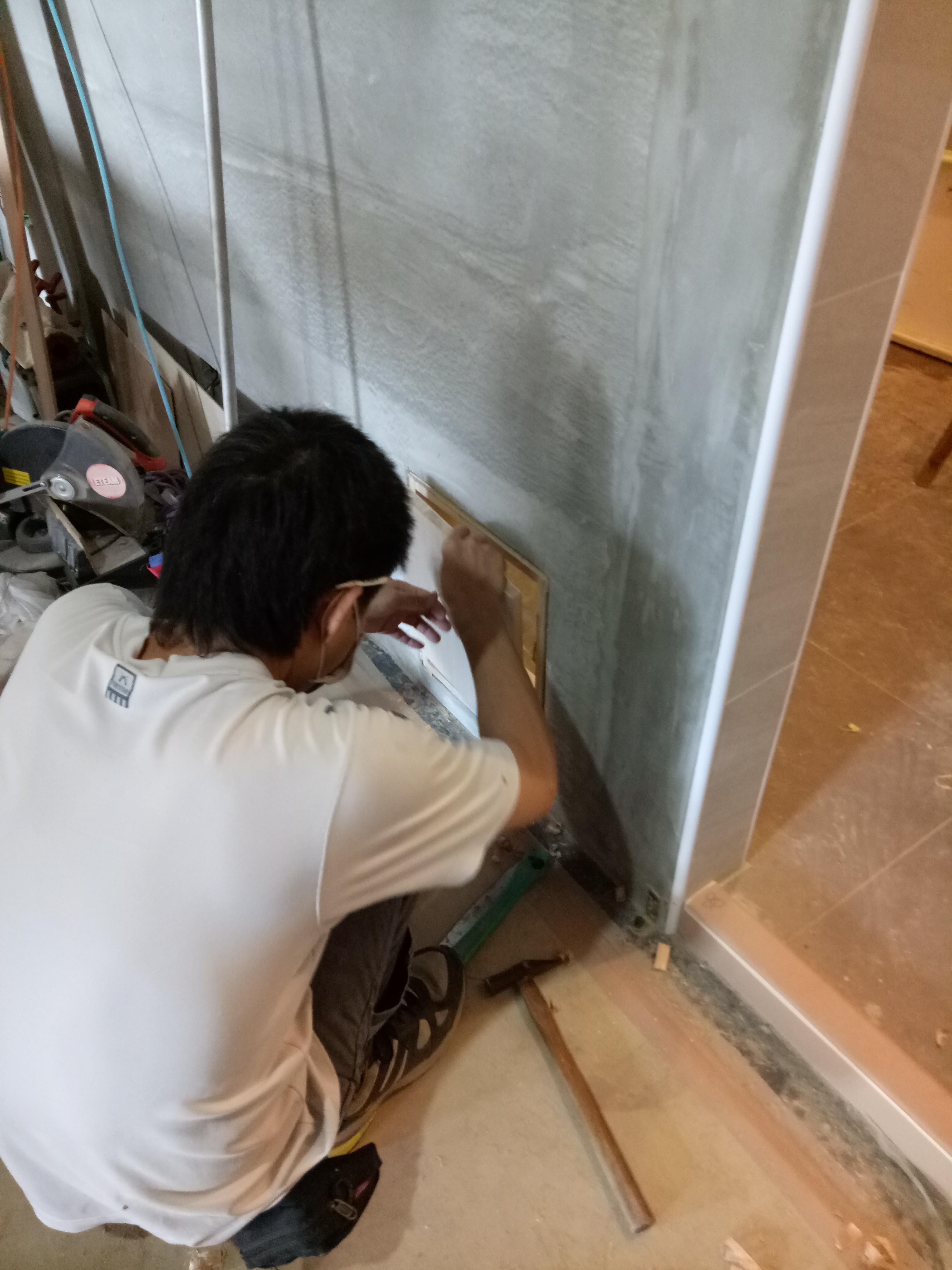

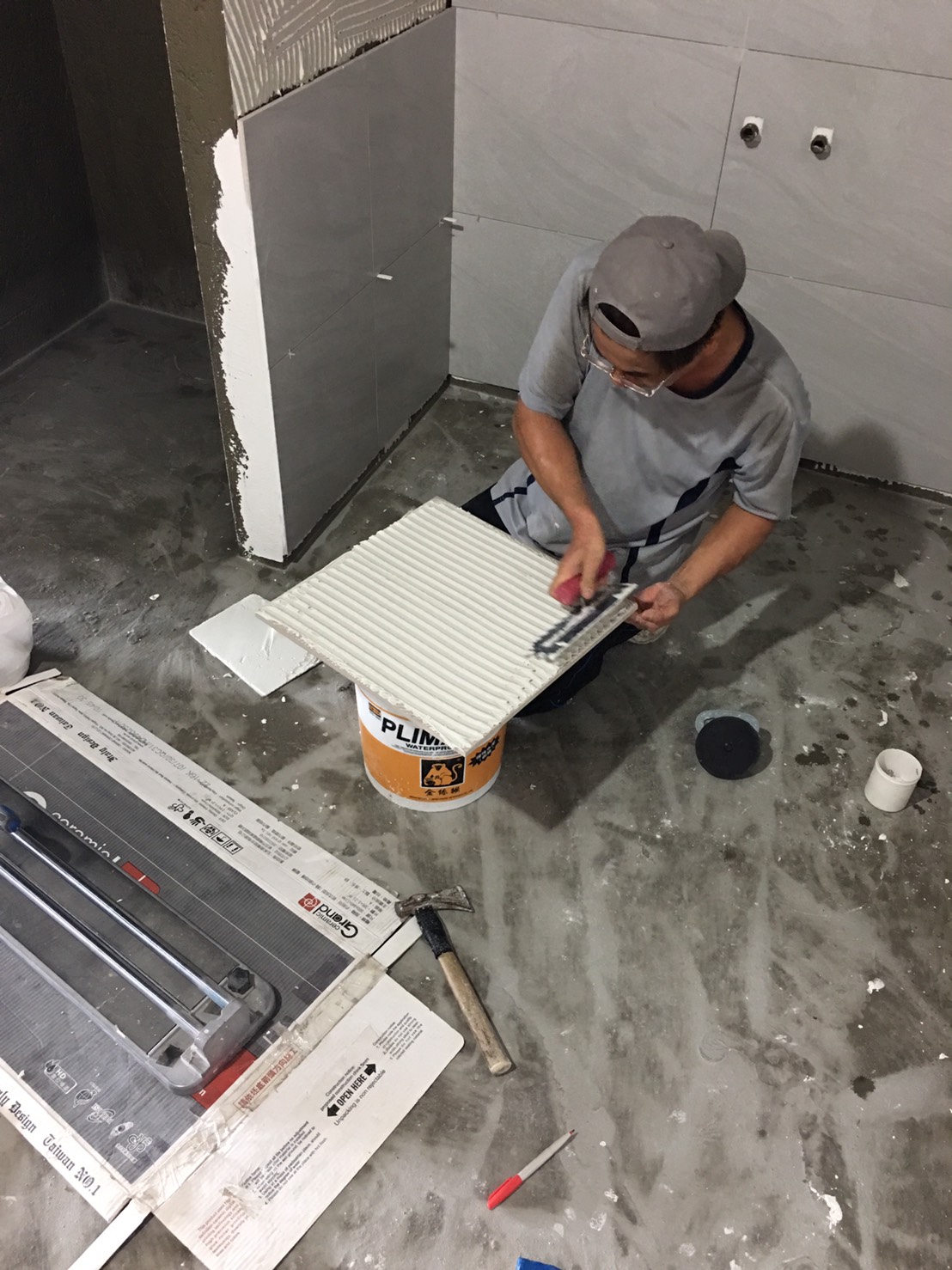

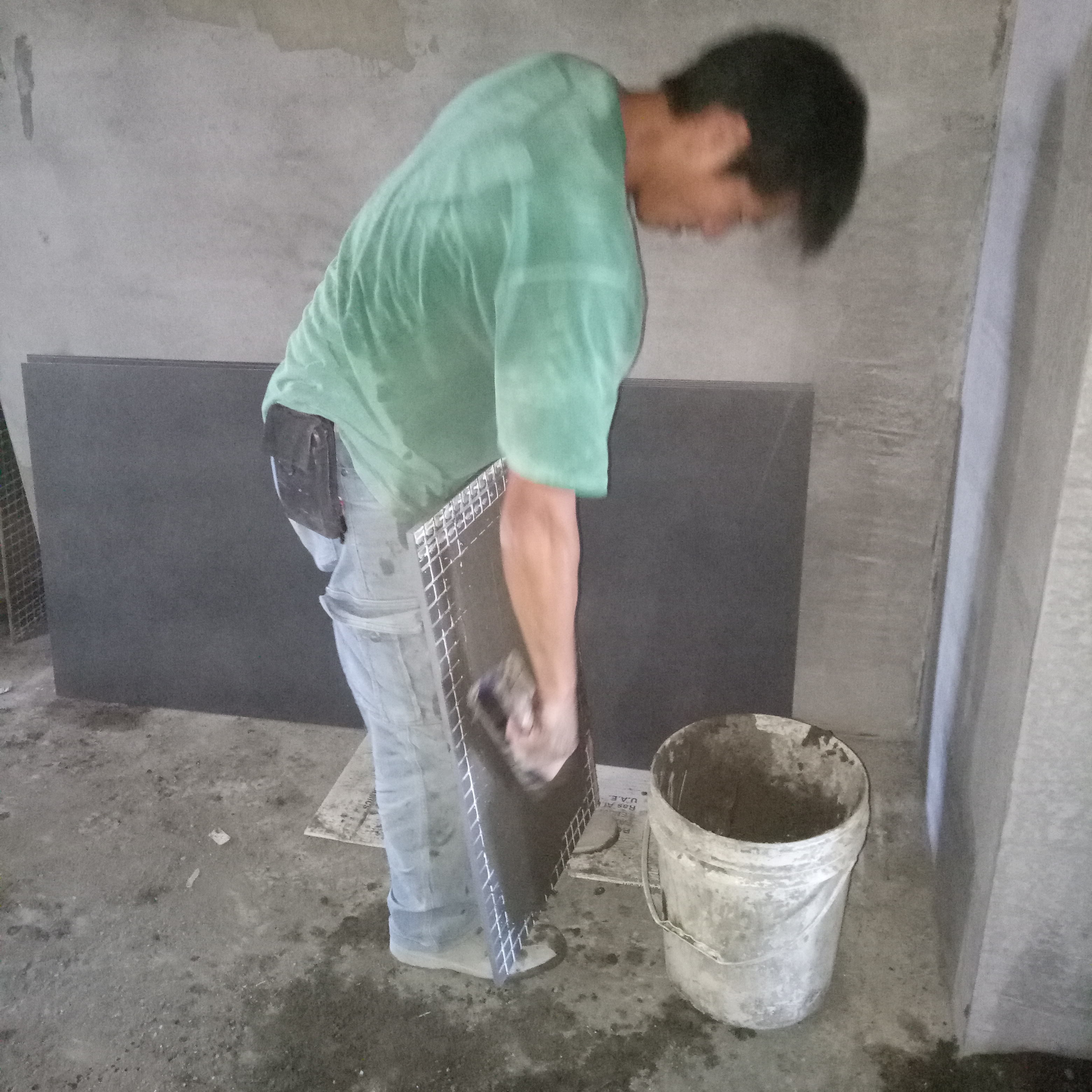

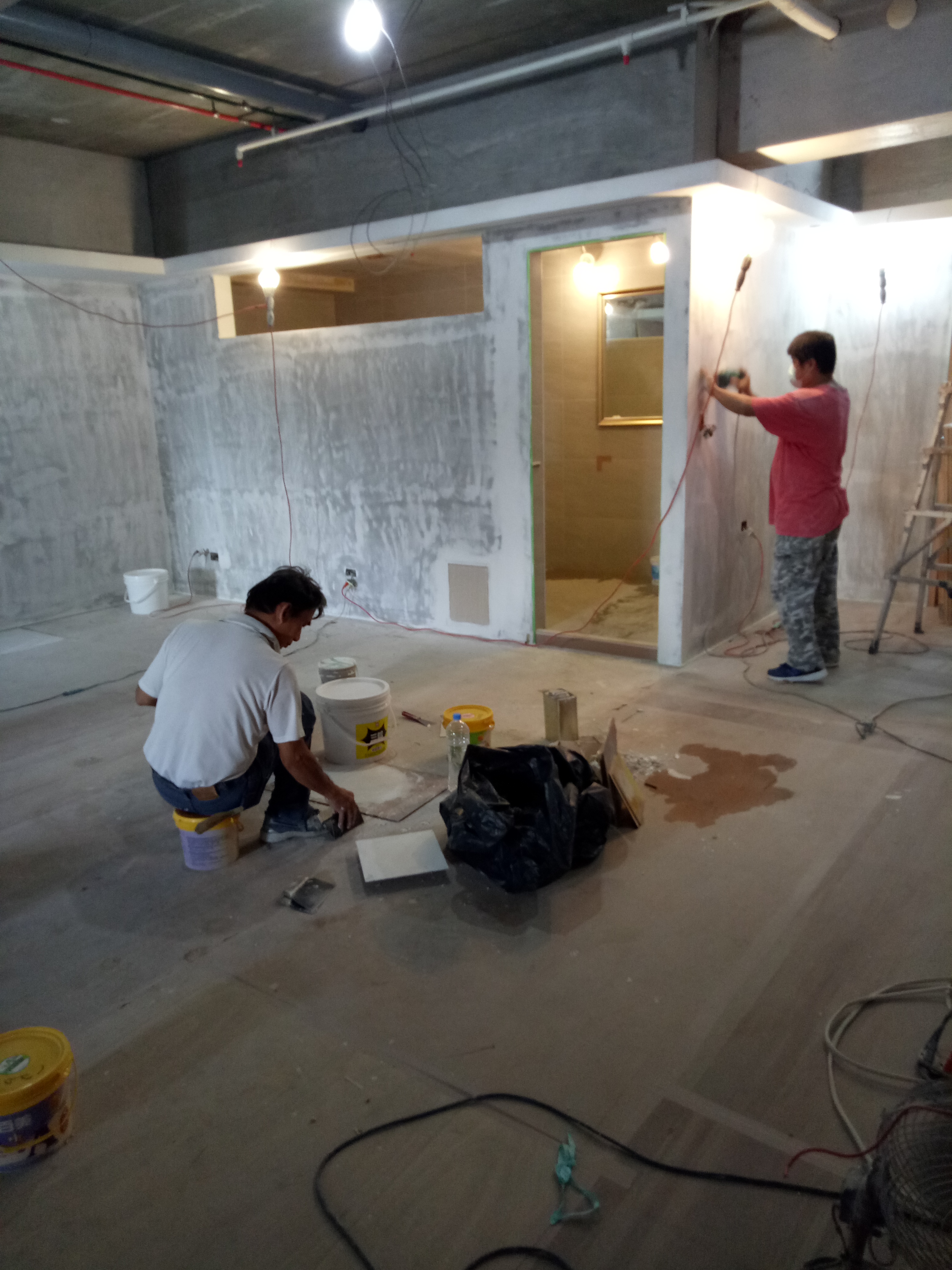

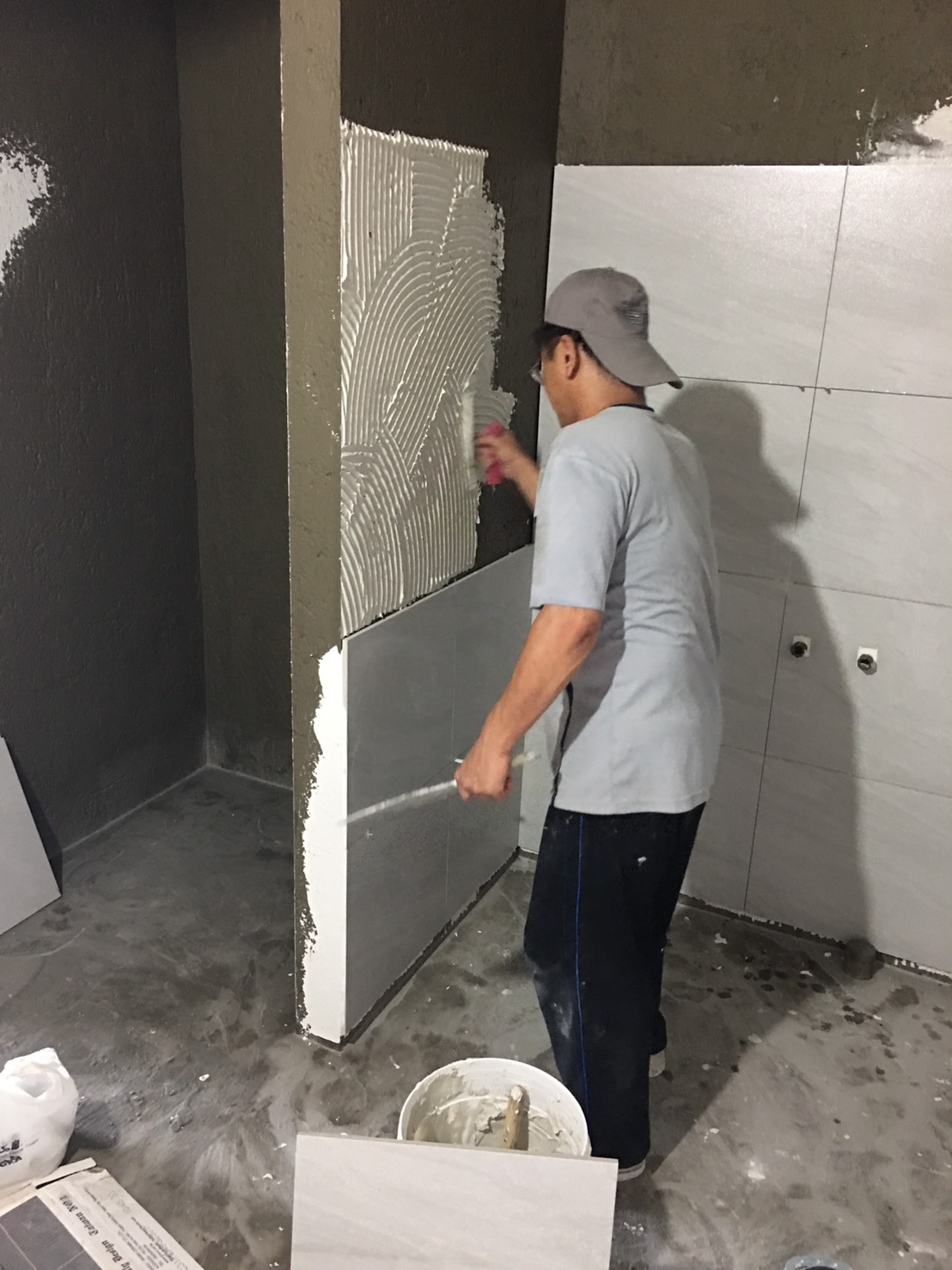

施浴室貼壁磚~~雙面抹膠

磁磚採用雙面抹膠.工法好當然品質相對提高

壁磚調整(縫隙大小.平整度)

壁磚45*90cm尺寸較大,對施工者藝技是一大考驗喔!

牆面+壁磚~~雙面抹膠

縫細微調

壁面外角(4/1圓形立柱收邊)

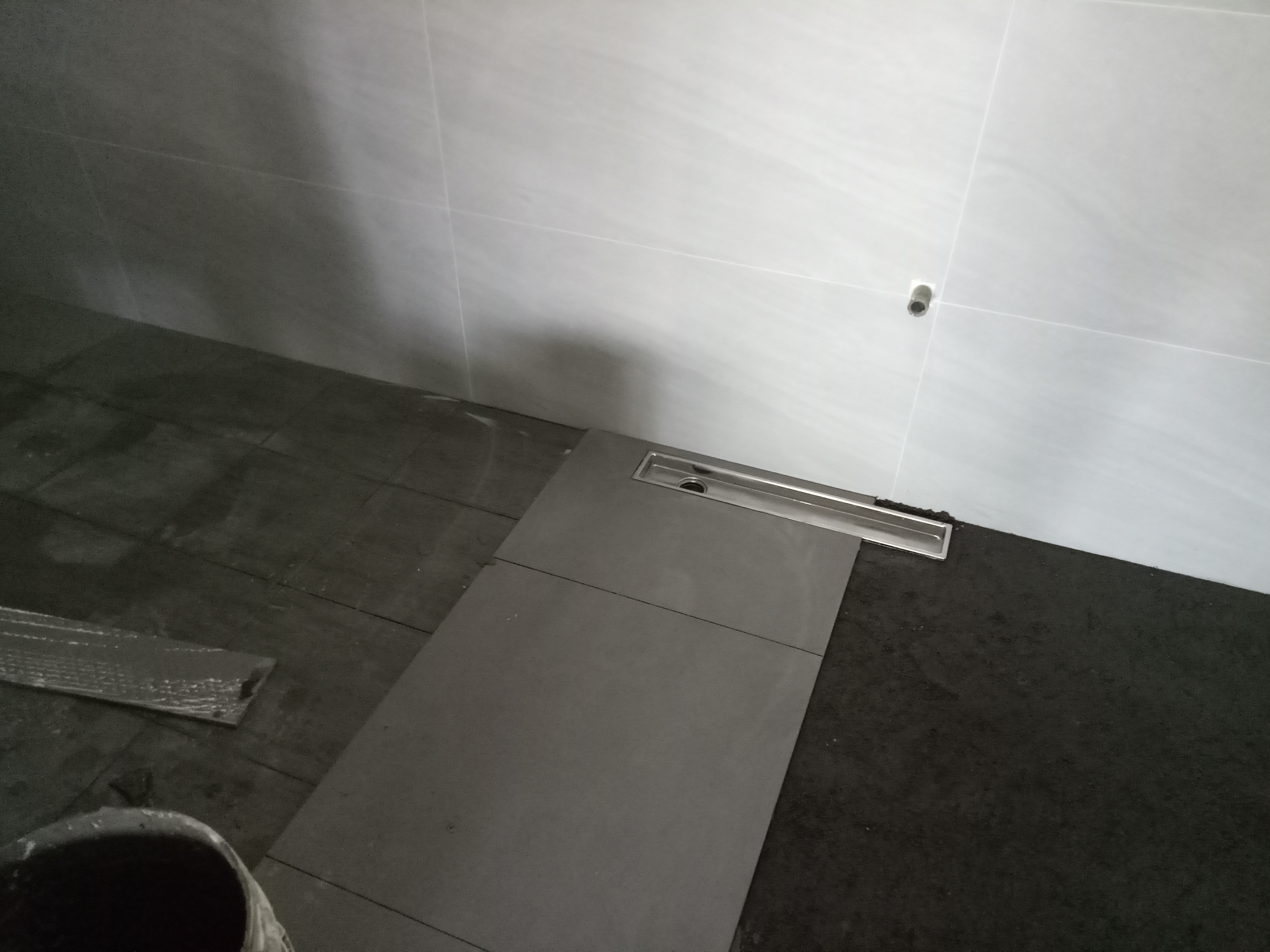

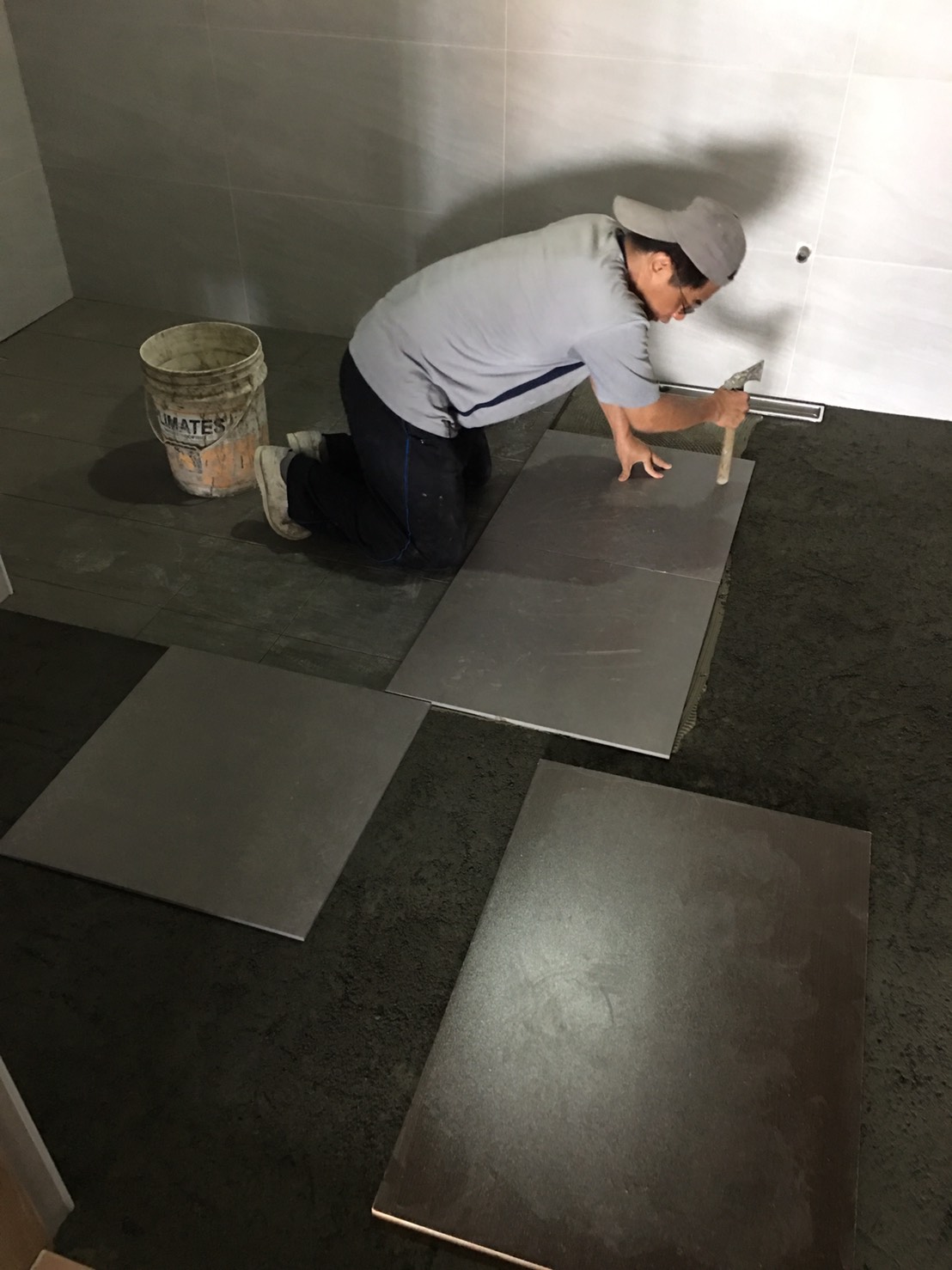

主浴室(淋浴區貼表面較粗糙的防滑地磚)30*30cm洩水坡度較大排水會較快

主浴室(淋浴區外面貼表面較細緻的防滑地磚)60*60cm洩水坡較小空間會有放大的感覺

圖2

圖3

圖4

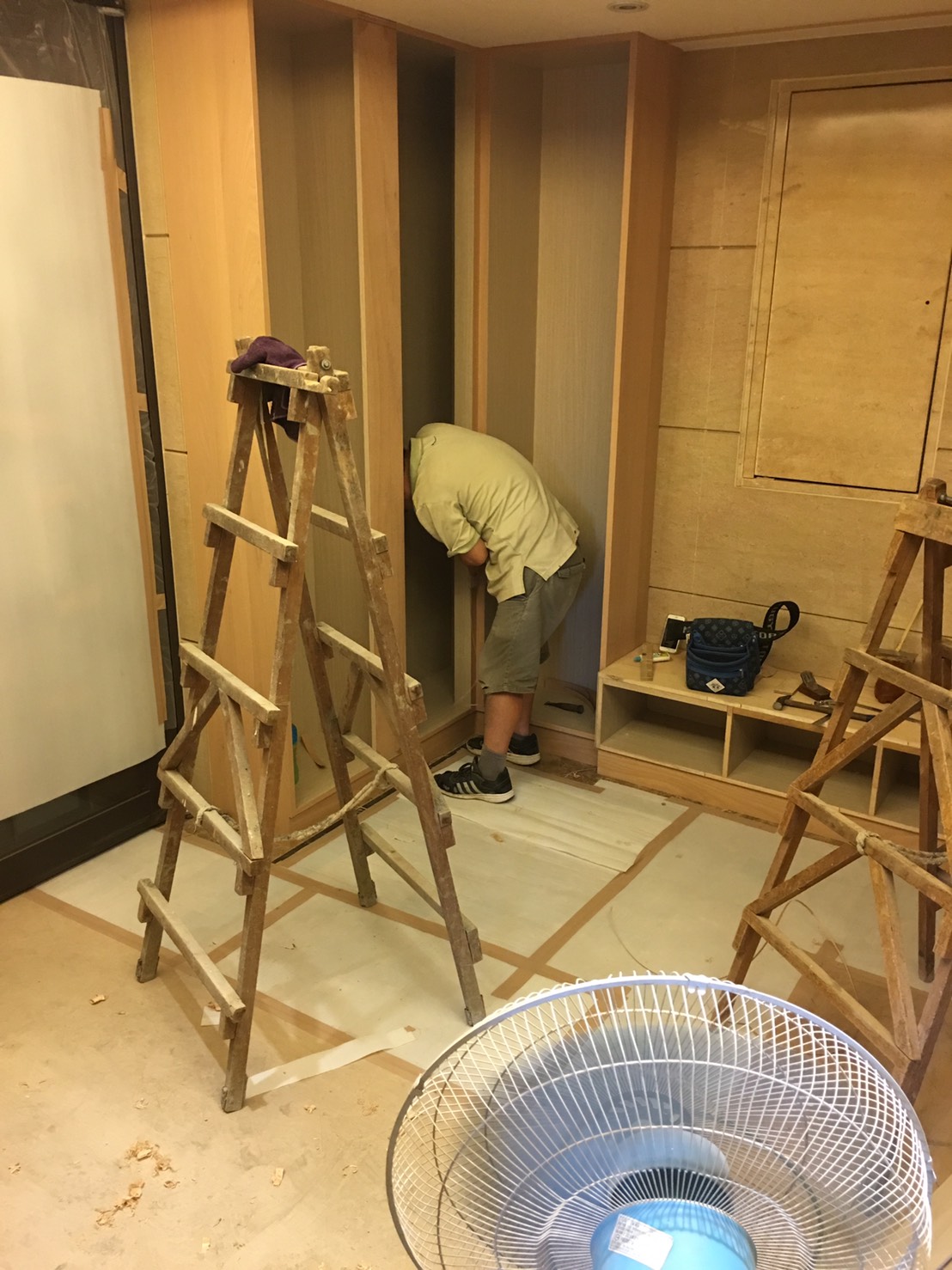

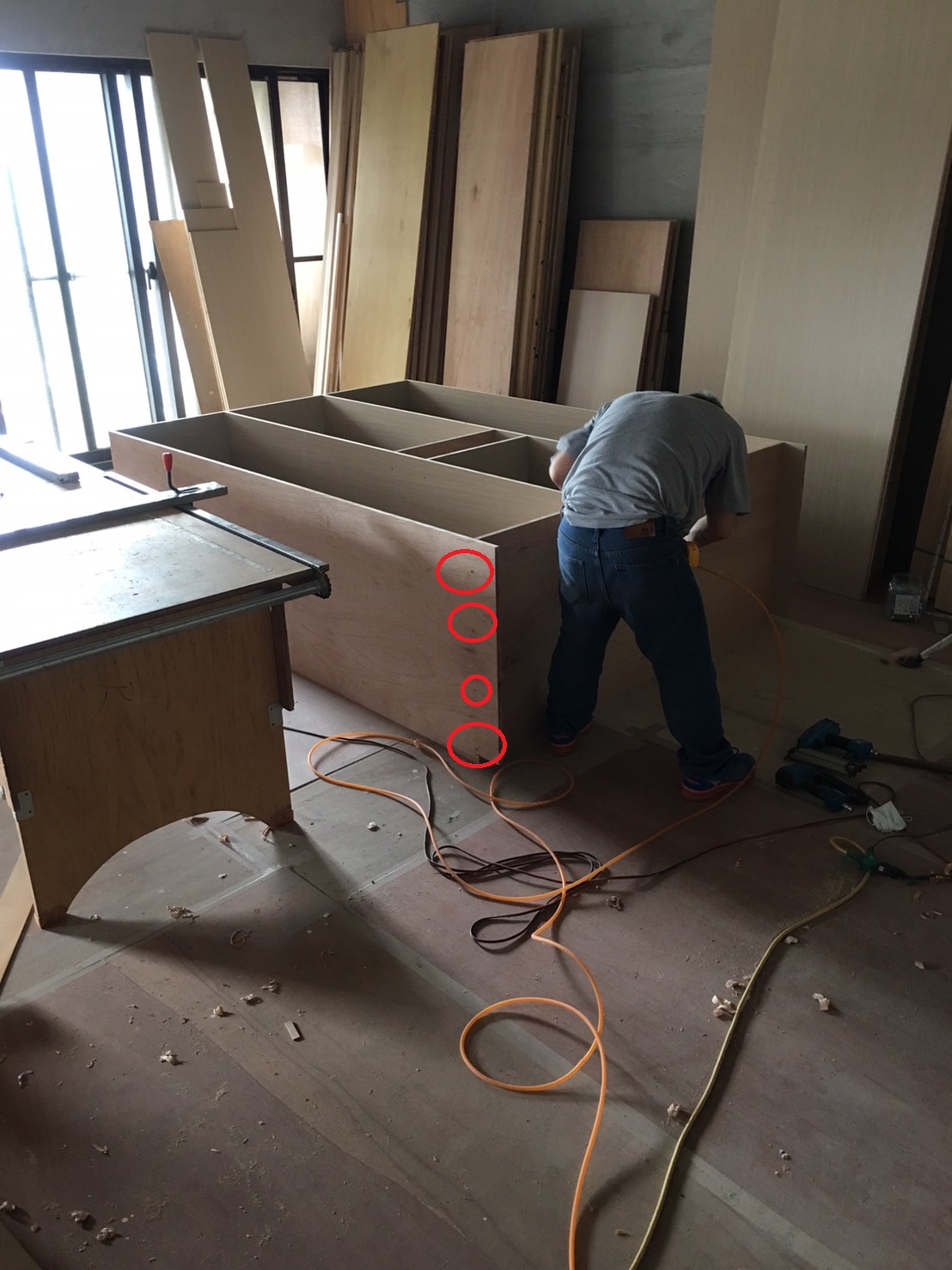

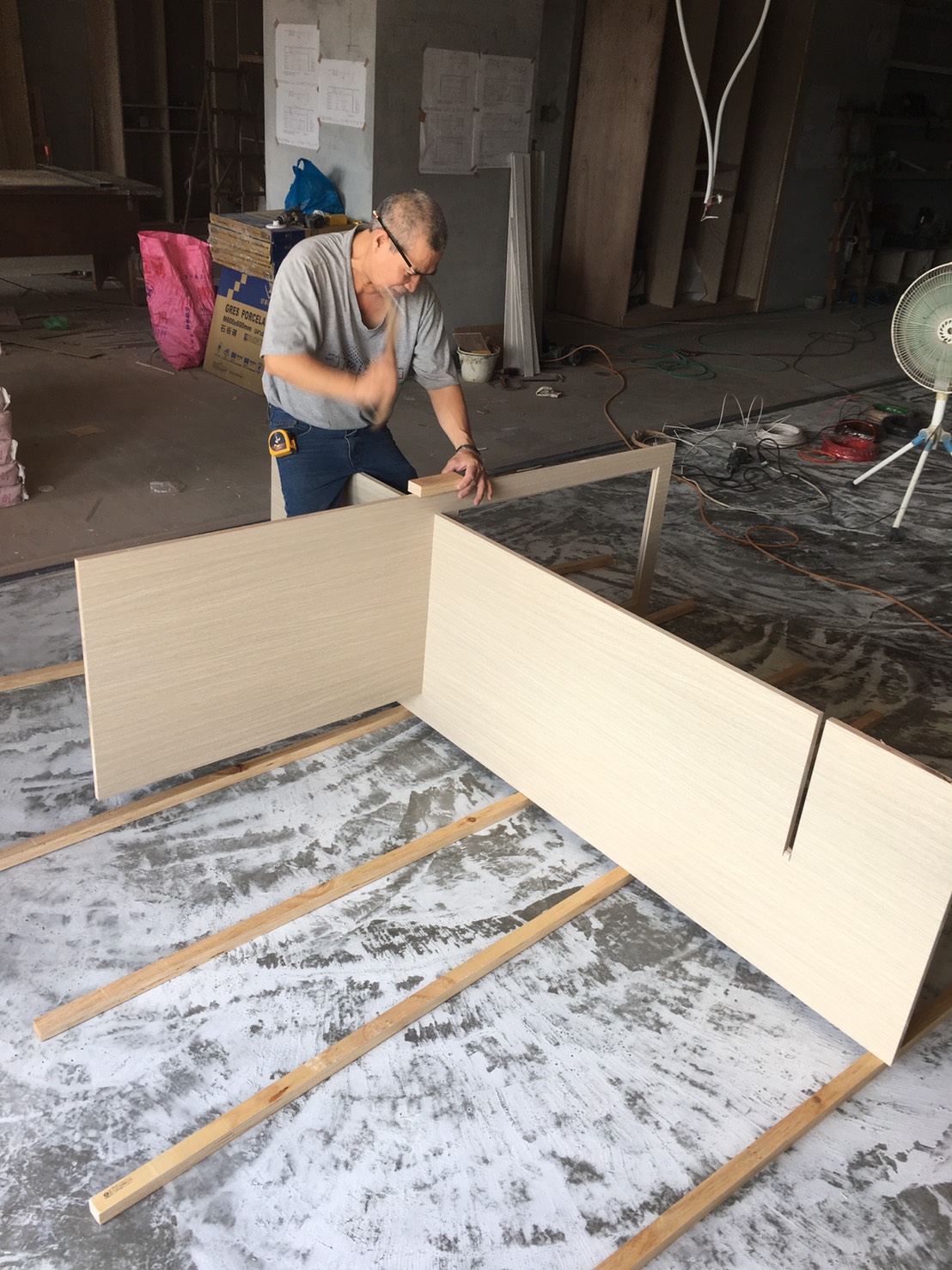

櫃體組裝

側面以螺絲加強固定

走道區(大型儲物櫃固定)

KD塗裝木皮板上膠(白楡木鋼刷自然拼)

入口處鞋櫃固定後開始貼木皮收尾

入口處鞋櫃固定後開始貼木皮收尾-2

施工日期：2017/7/13-7/19

施工項目：木作工程+電工

燈具回路拉線藏於天花板內

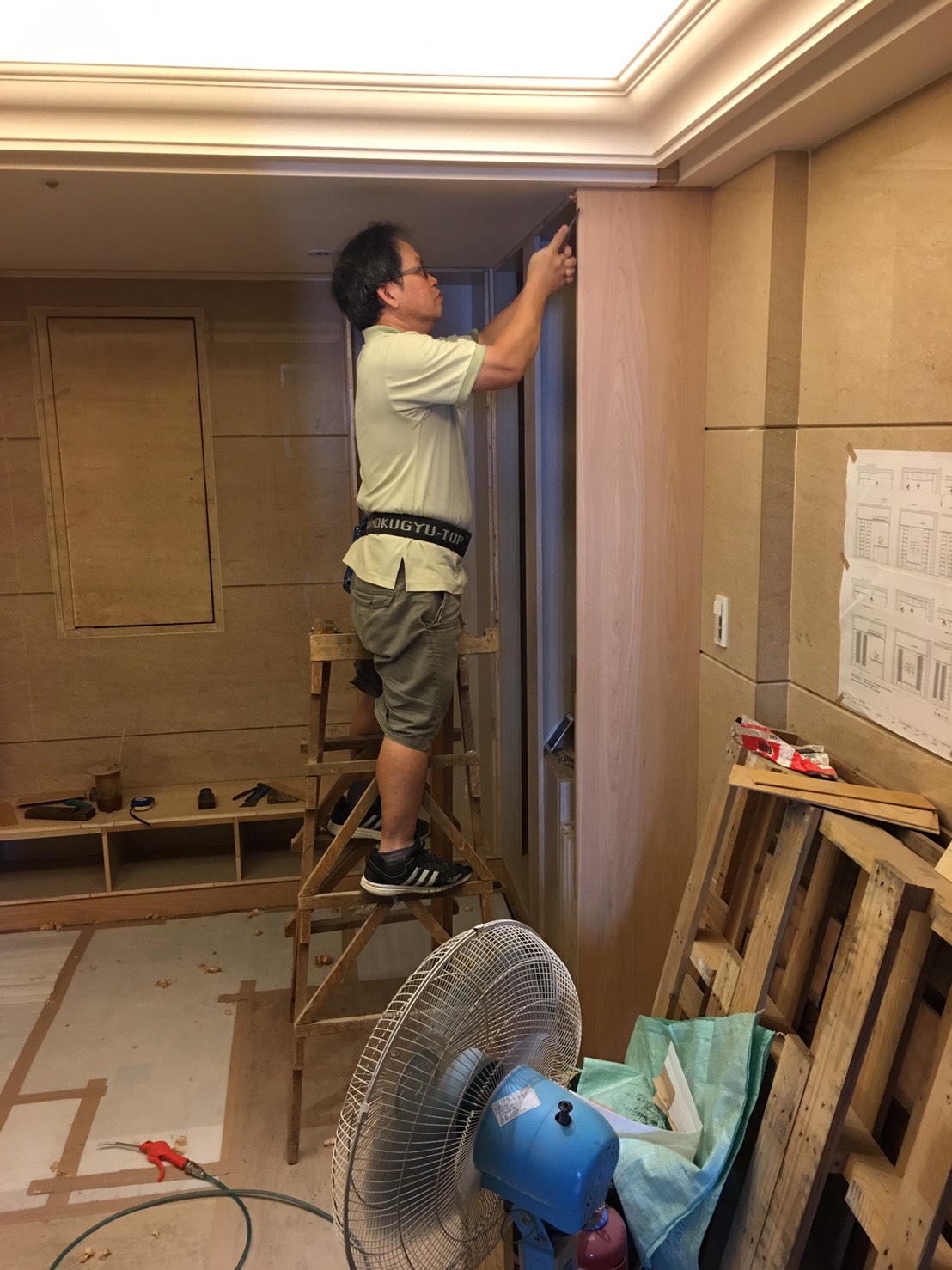

主臥室衣櫃固定完成

隔間牆空隙鋪雙層隔音棉(外訂5mm夾板+9mm石膏板+6mm矽酸鈣板(隔音效果不錯喔)

隔間牆空隙鋪雙層隔音棉(外訂5mm夾板+9mm石膏板+6mm矽酸鈣板(隔音效果不錯喔)

走道區雜物櫃固定完成

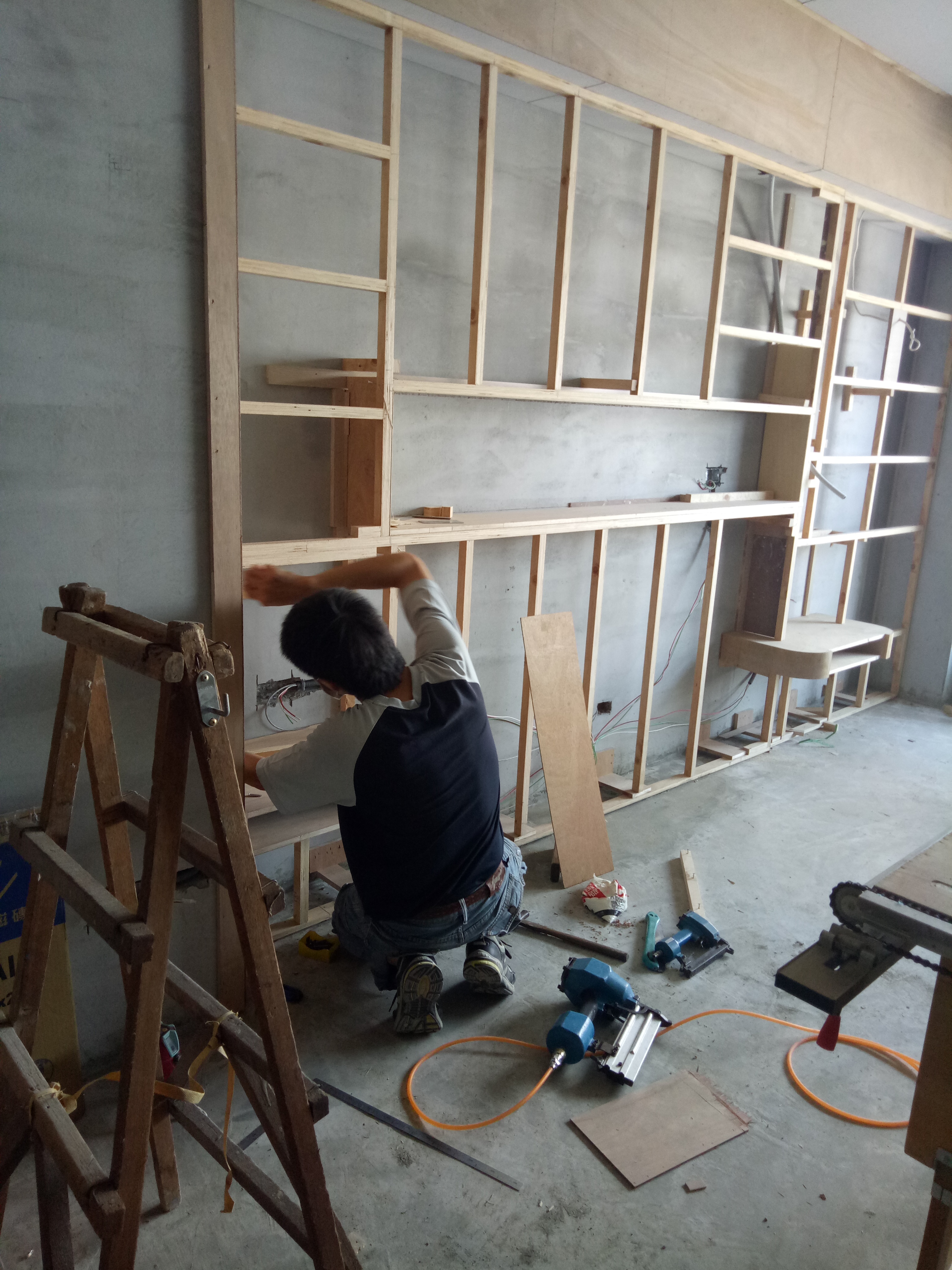

主臥室床頭造型牆面(粗胚完成)

主臥室床頭造型牆面(粗胚完成)-2

主臥室床頭造型牆面(粗胚完成)-3

消防灑水高度更改

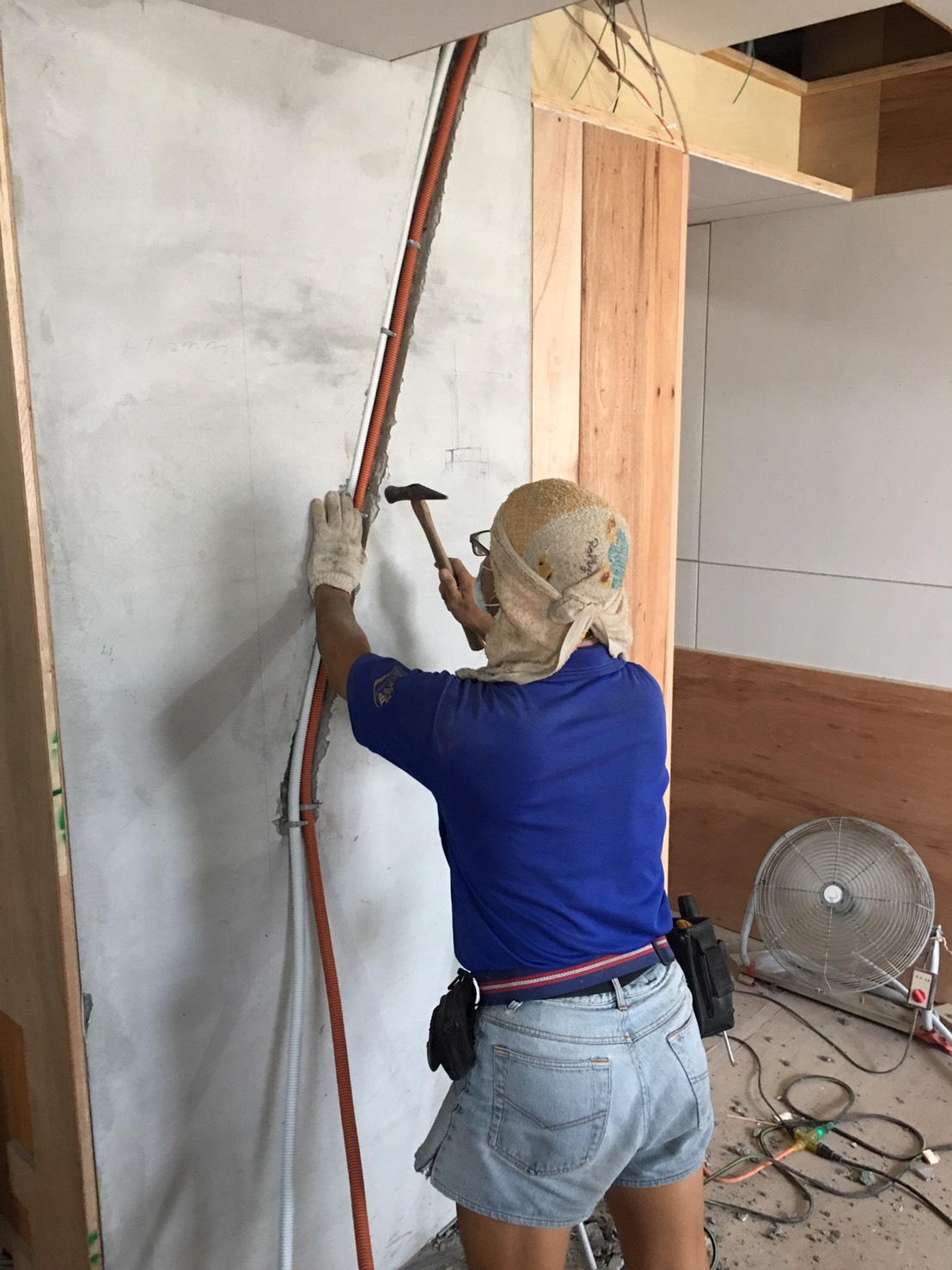

牆面切割預埋管線(電視造型牆用)

廚具尺寸丈量確定

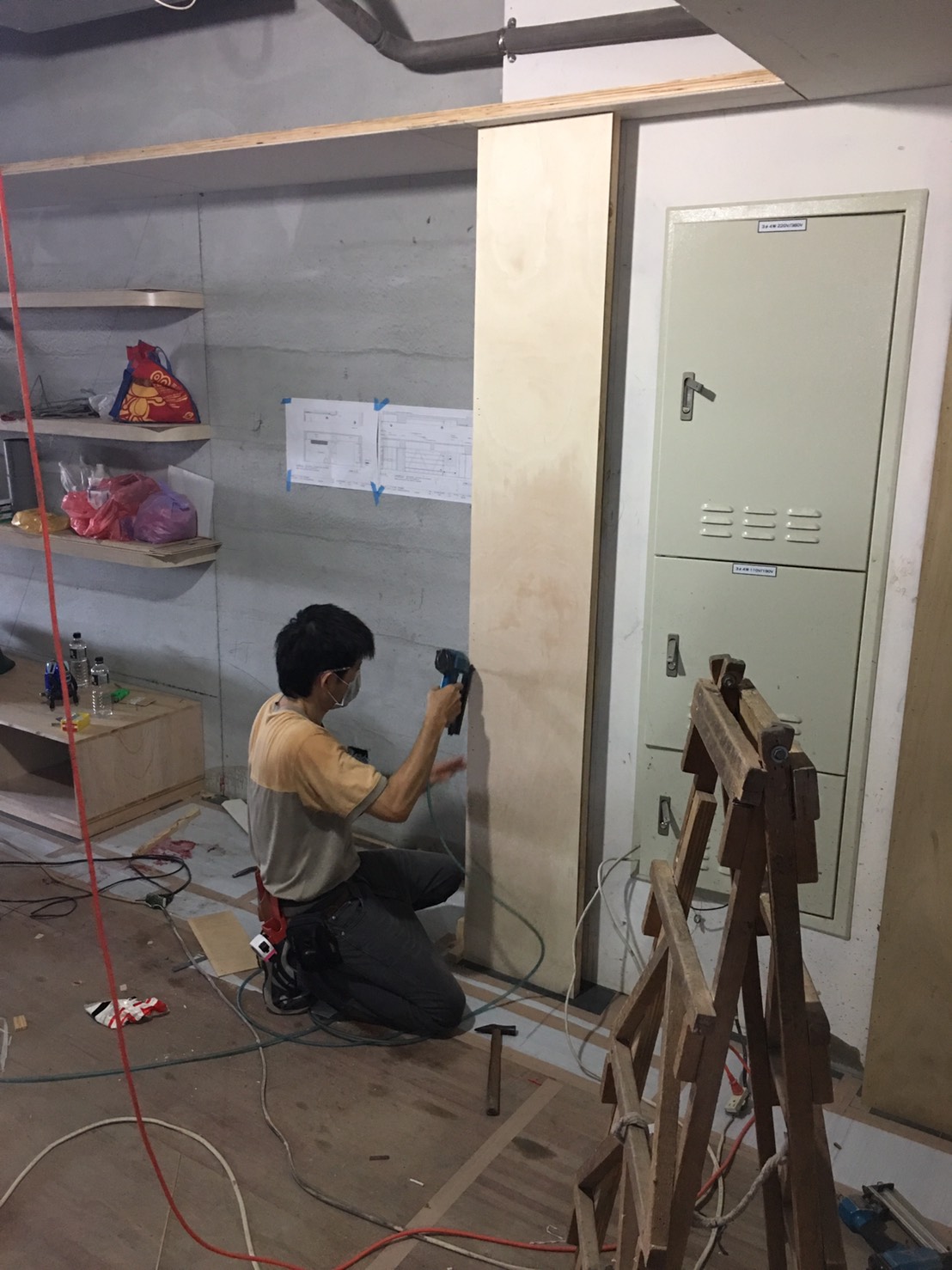

造型牆施工(內電源總開關箱)

走道造型書櫃架下(矮櫃固定施工)

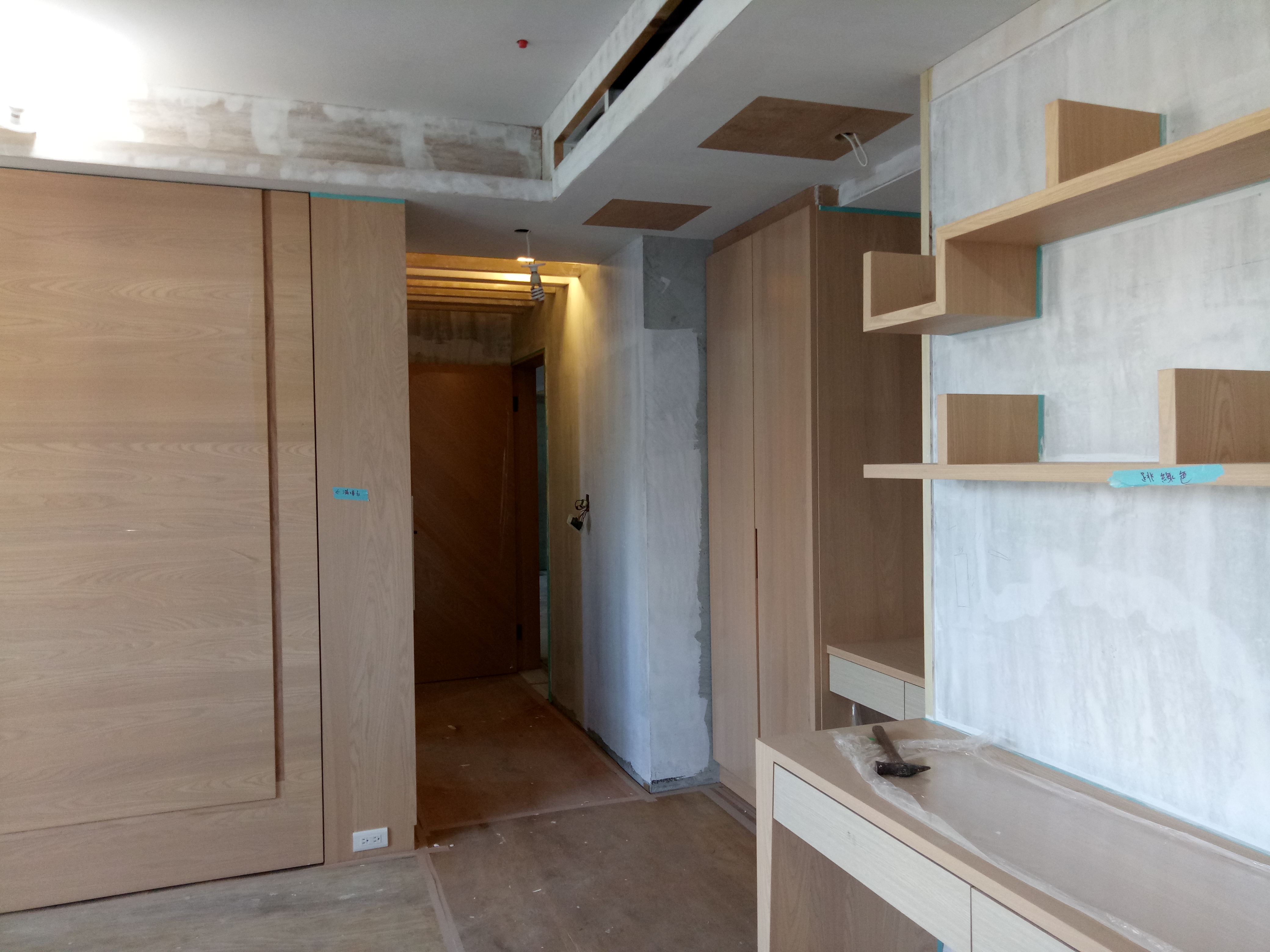

女兒房儲物櫃及書桌固定施工

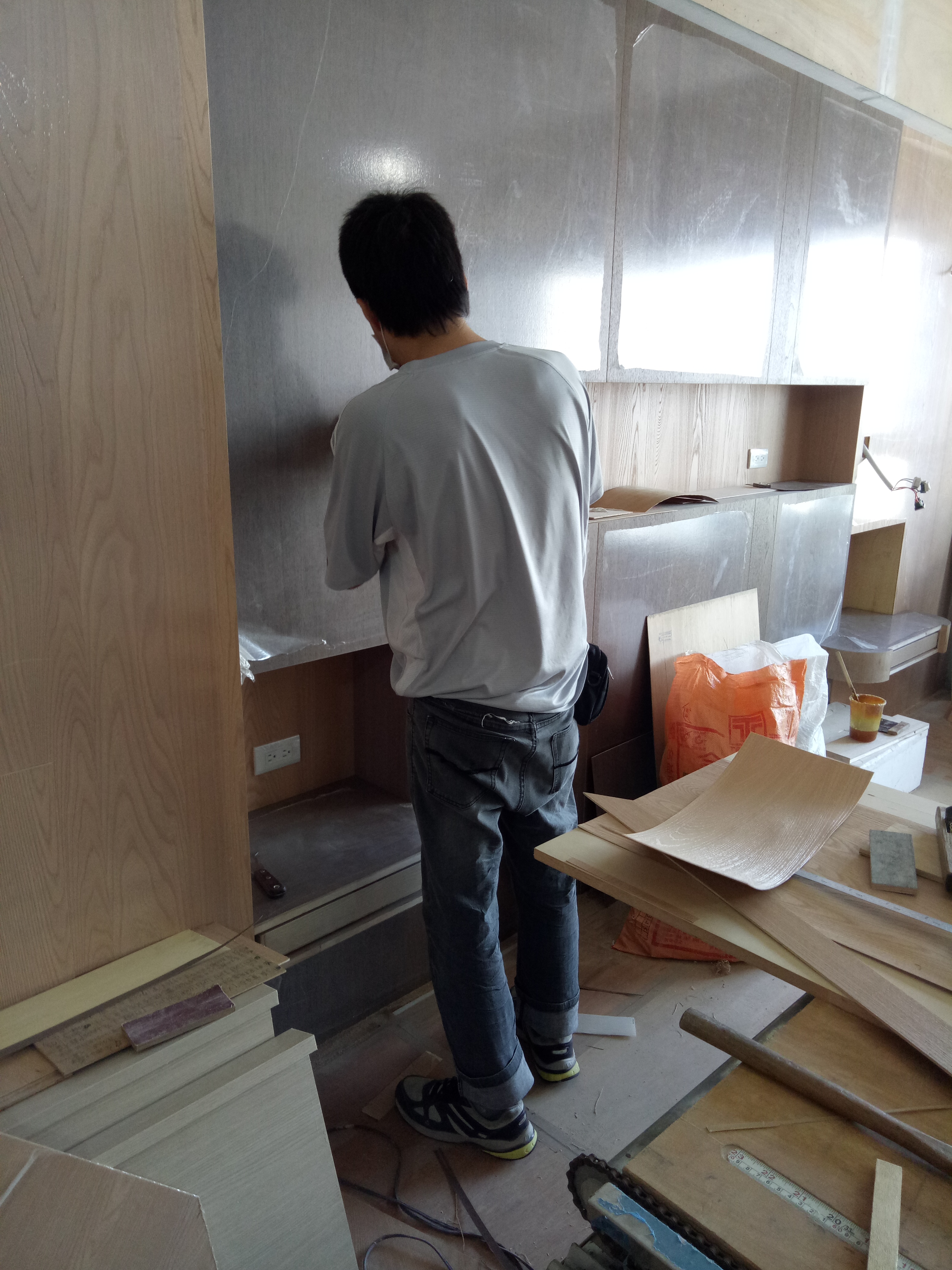

女兒房儲物櫃及書桌表面貼木皮

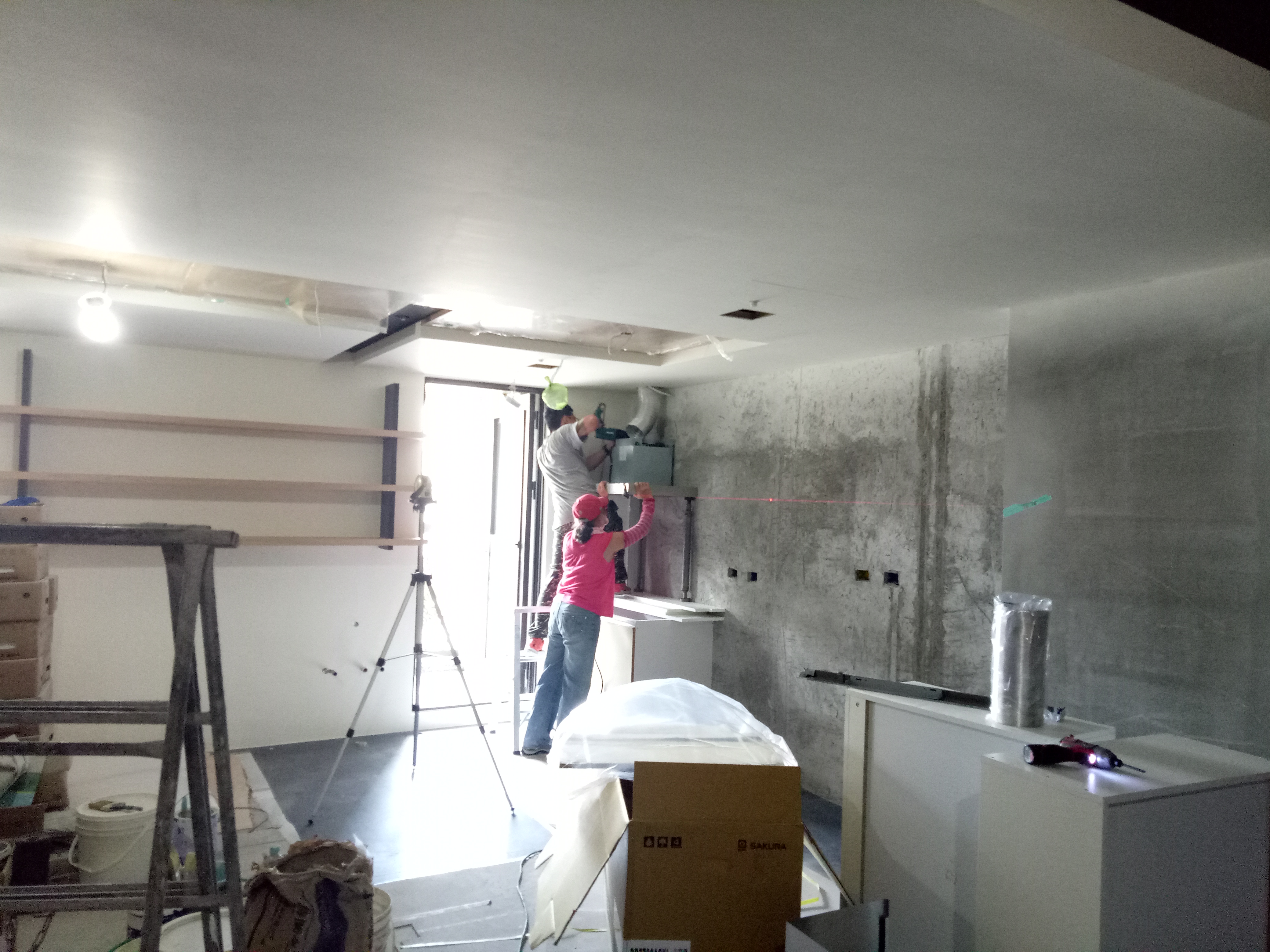

餐桌側牆造型牆面施作定位

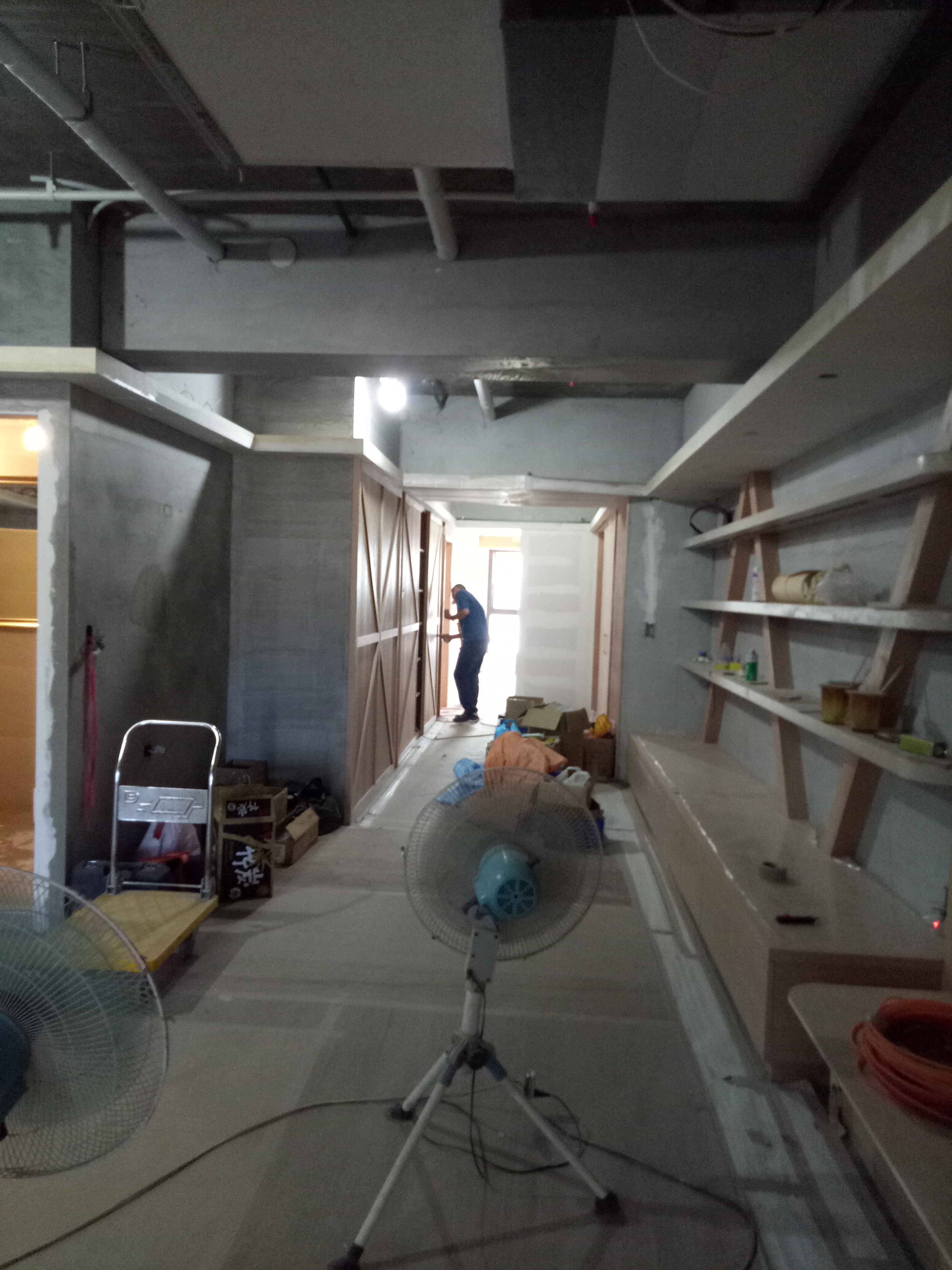

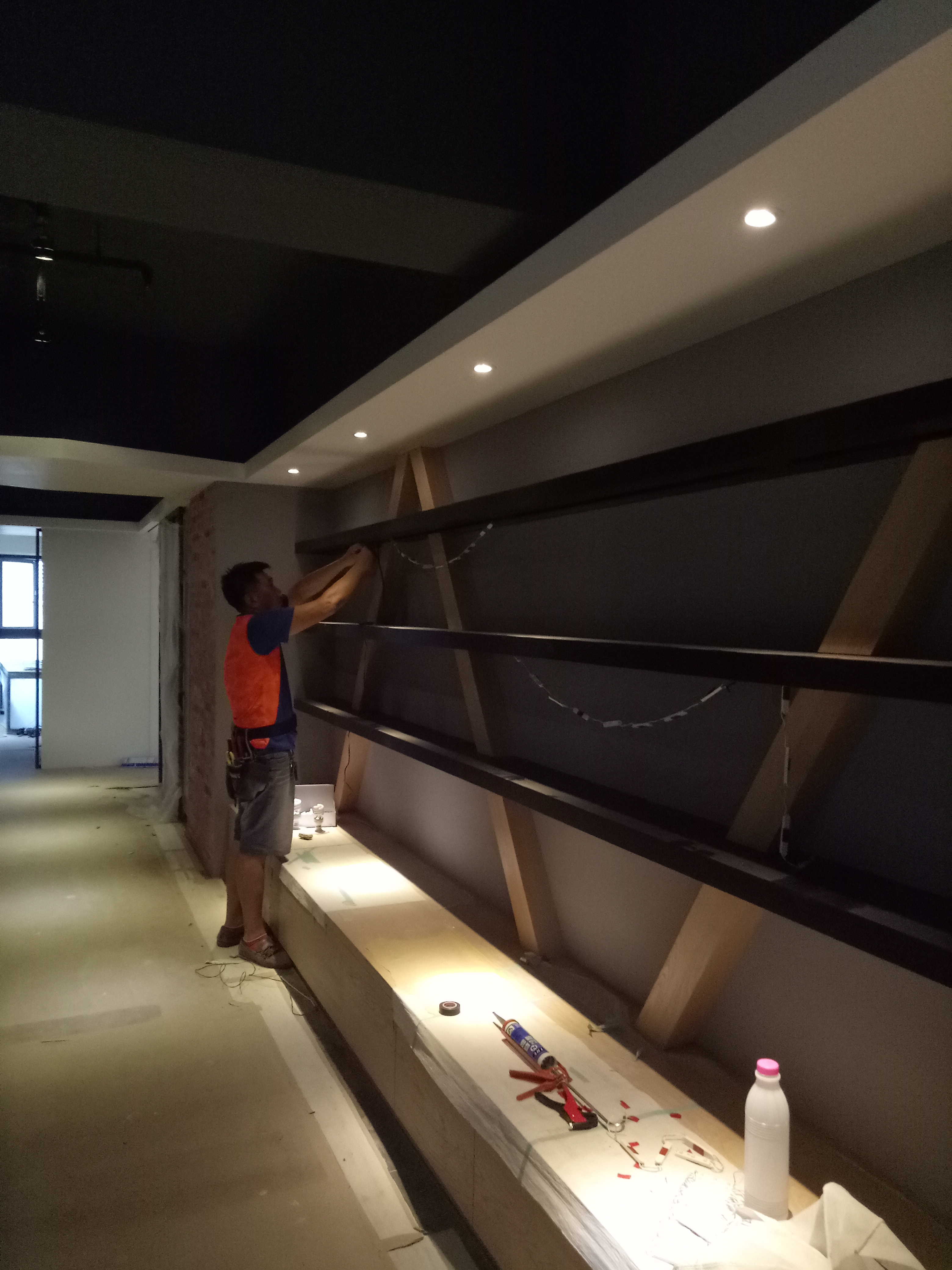

走道造型書架貼木皮

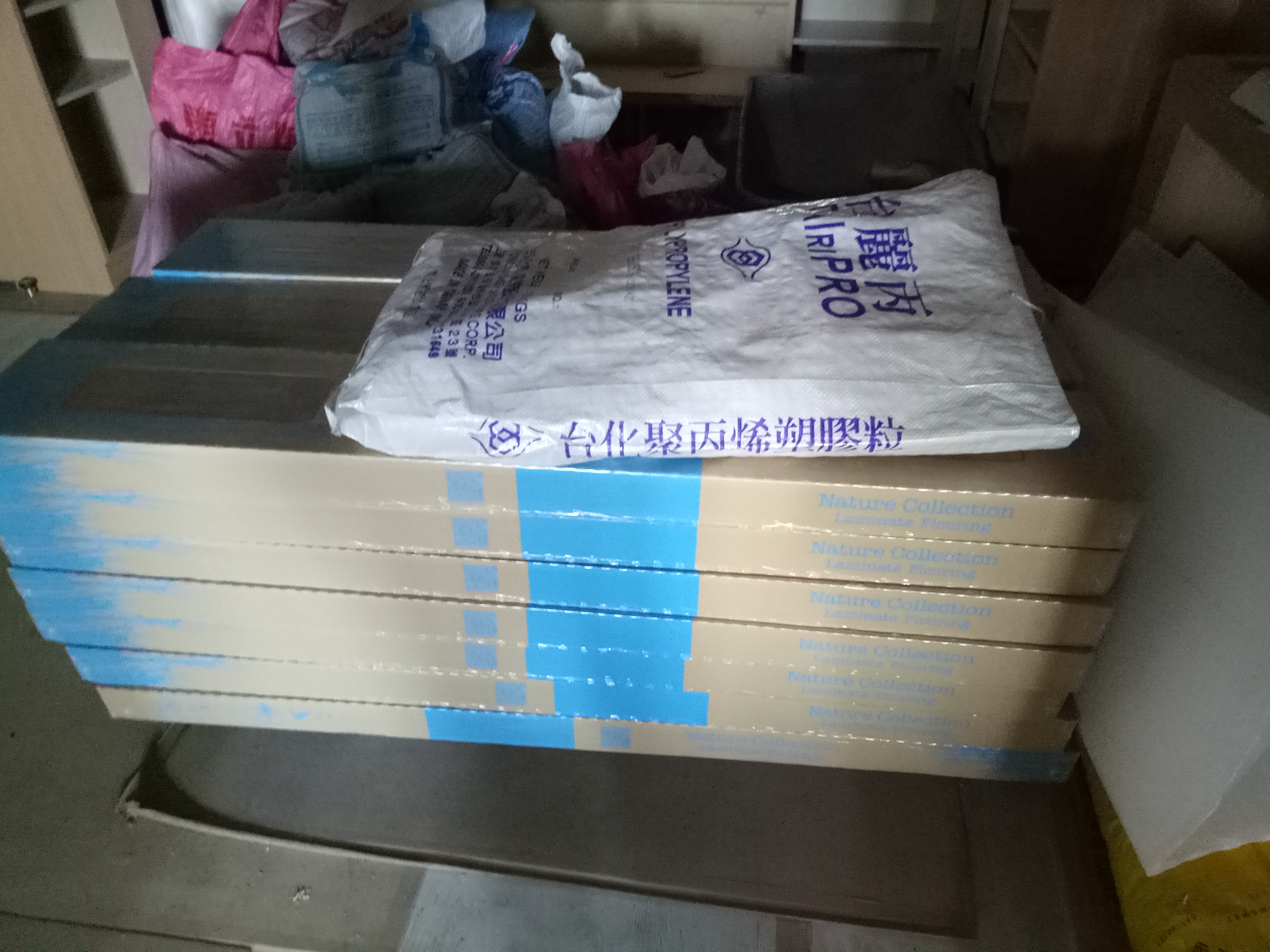

進建材(耐磨木地板)

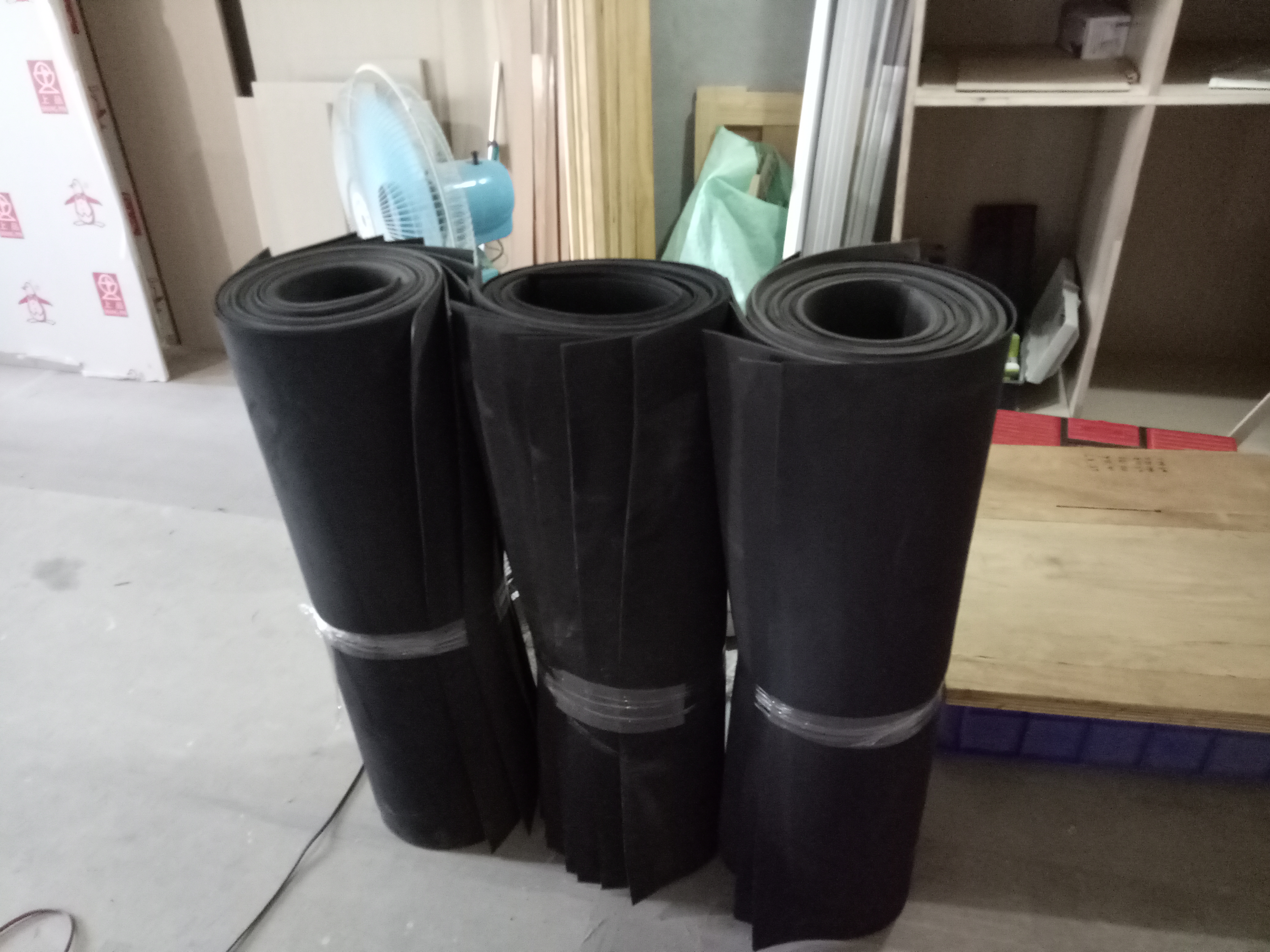

吸音防潮墊

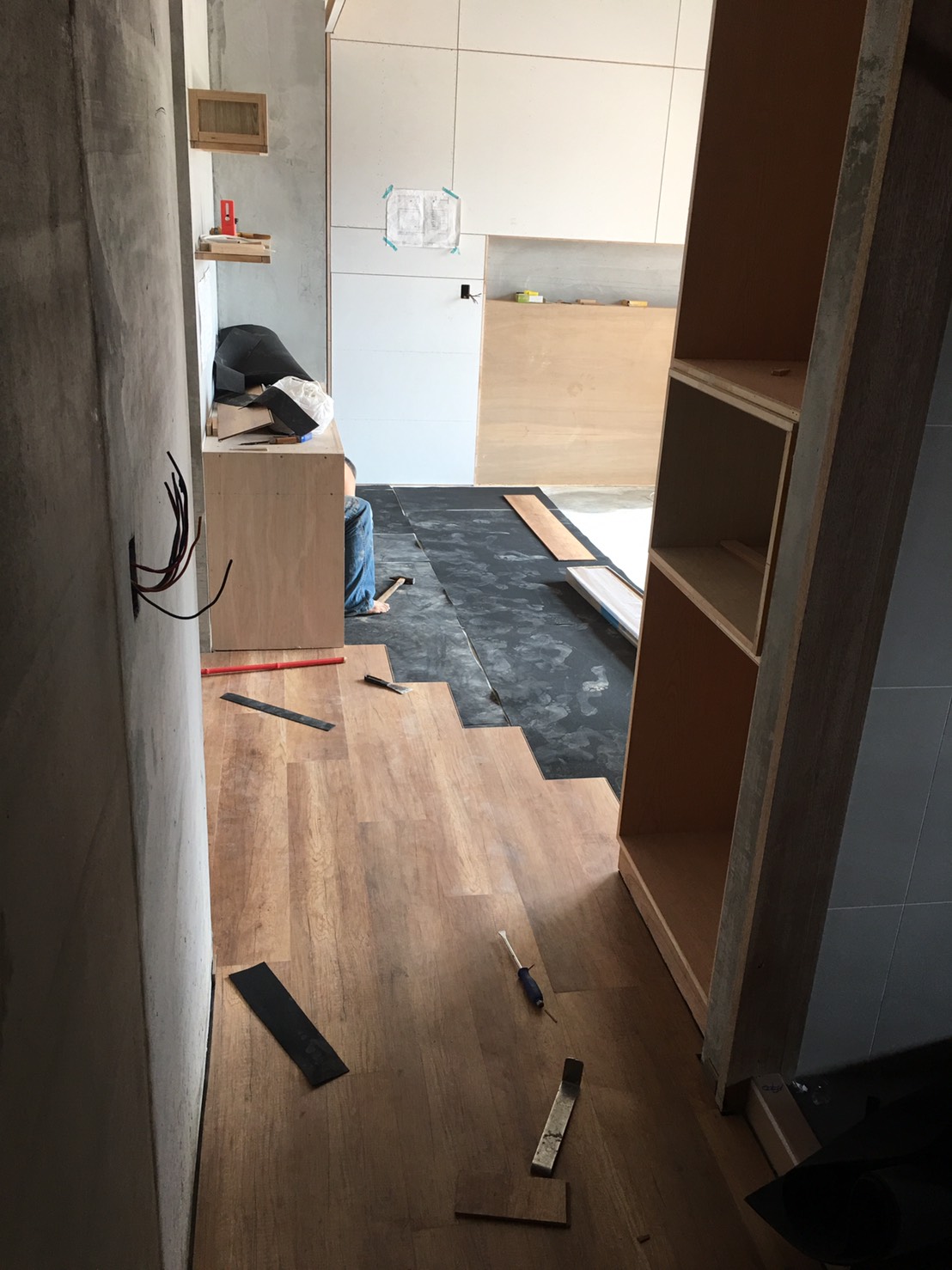

女兒房地面鋪木板(耐磨平鋪)

木地板表面鋪中空板保護

圖2

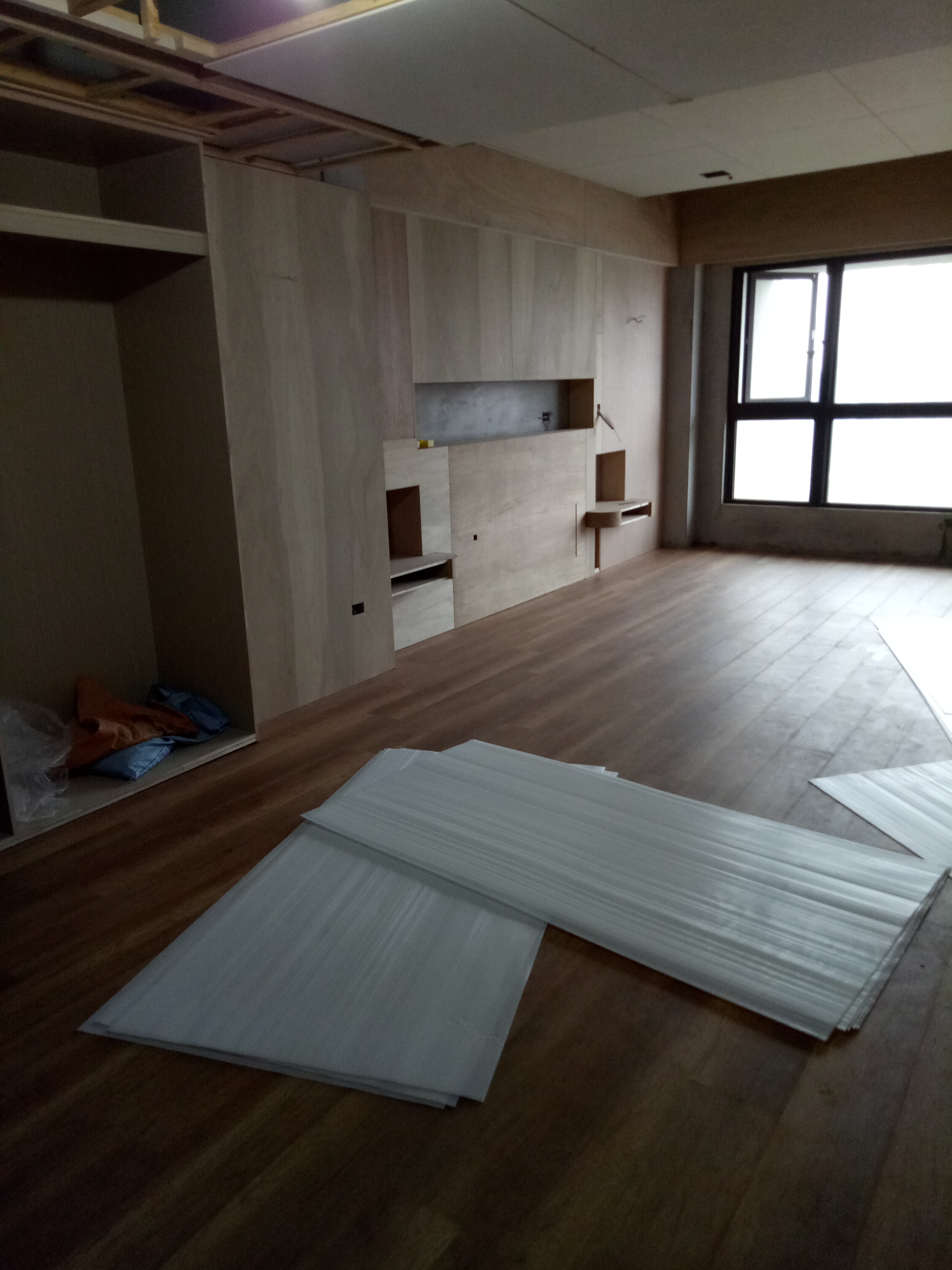

主臥室地面鋪木板(耐磨平鋪)

木地板表面鋪中空板保護

施工日期：2017/8/1-8/9

施工項目：木作工程

板材尺寸確認

主臥衣櫃+化妝台施工收尾貼木皮

天花板釘矽酸鈣板

玄關外穿衣櫃固定+貼表面木皮

造型門片製作

餐廳不規則造型主牆粗胚完成

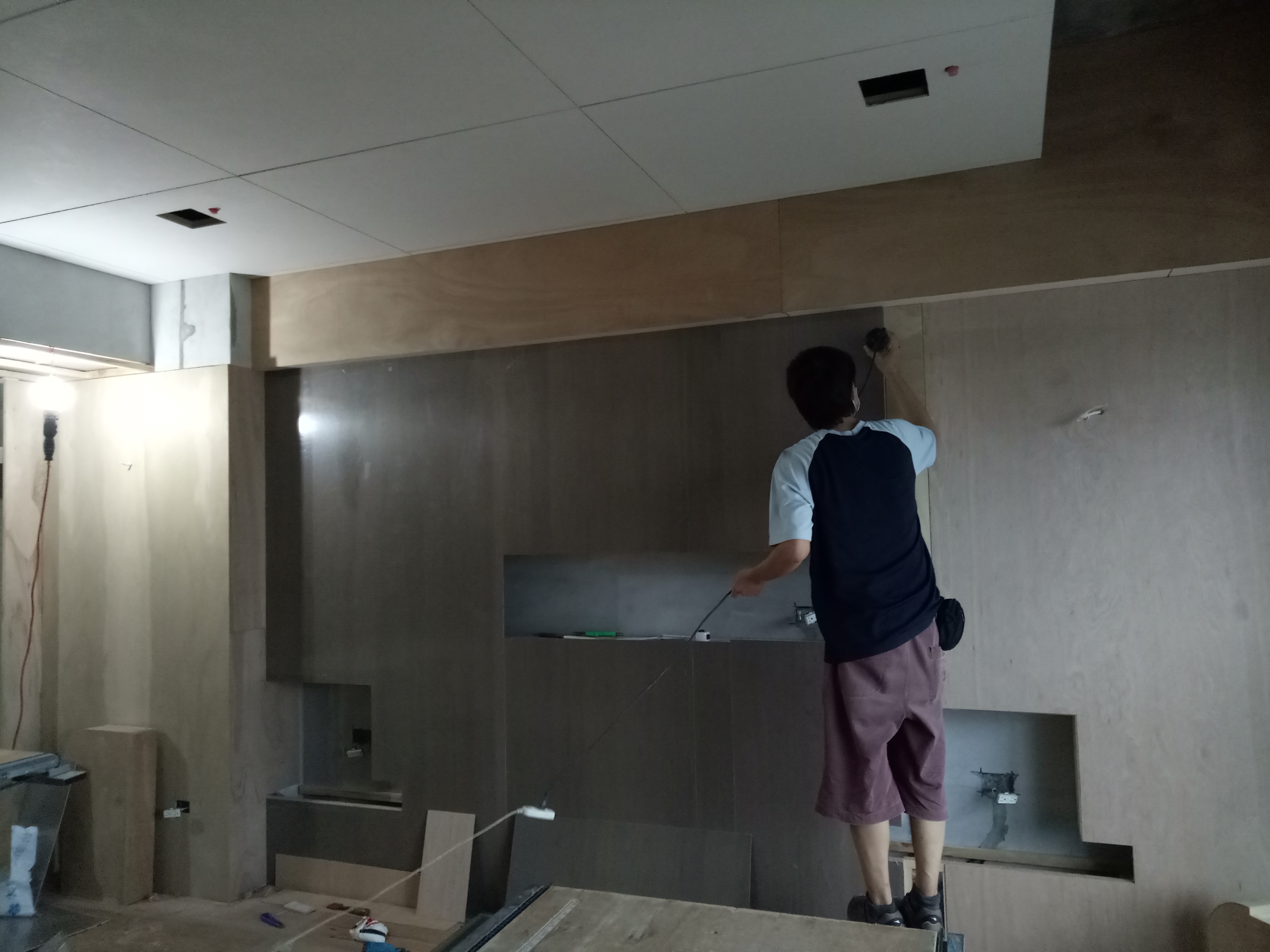

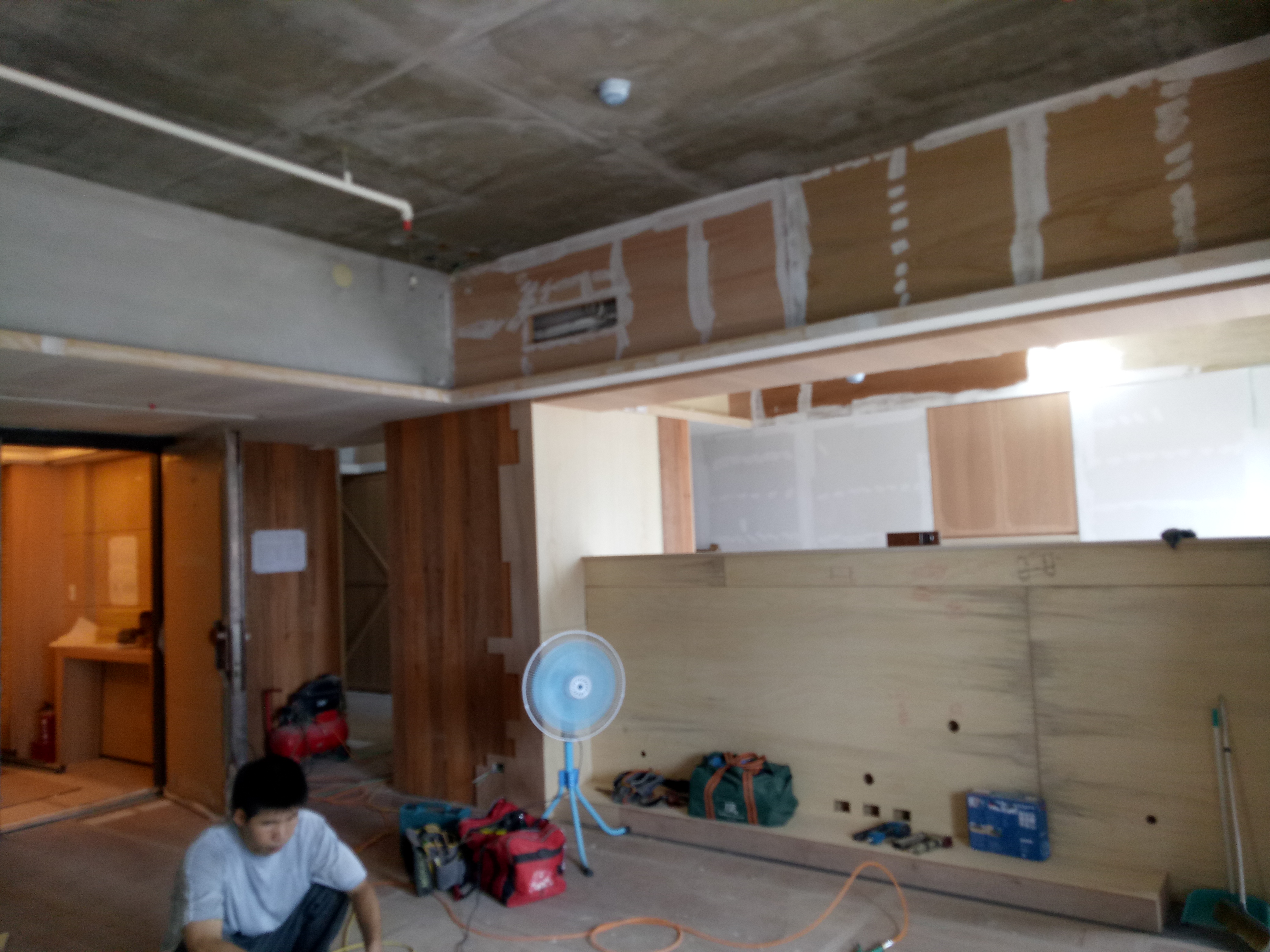

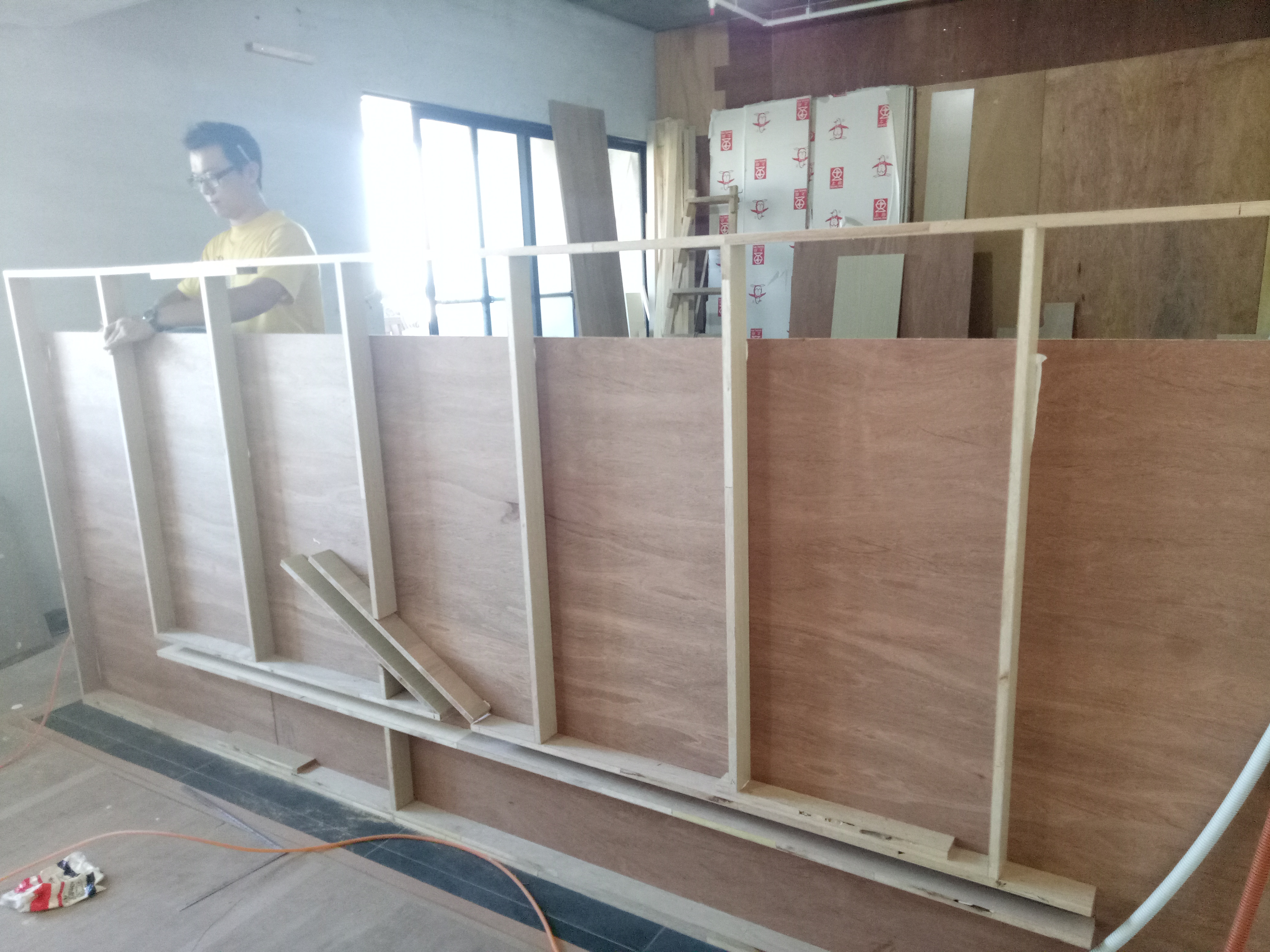

半高電視造型主牆粗胚打底

半高電視造型主牆粗胚打底線巢預留)

電源線.訊號線預留

音響主機平台˙粗胚打底

冷氣外露管線調整平整度-1

冷氣外露管線調整平整度-2

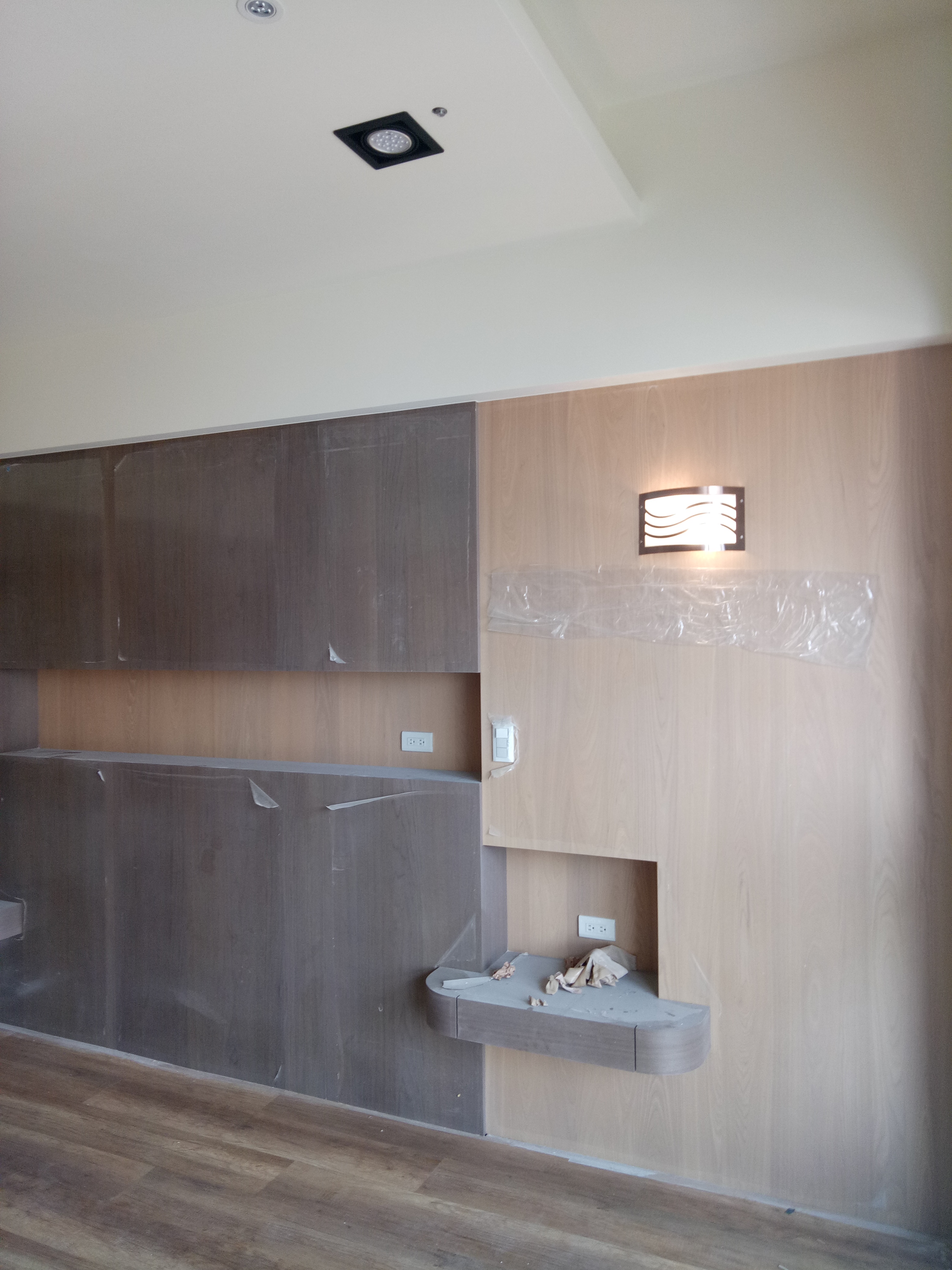

主臥室床頭造型牆貼木皮(跳色)

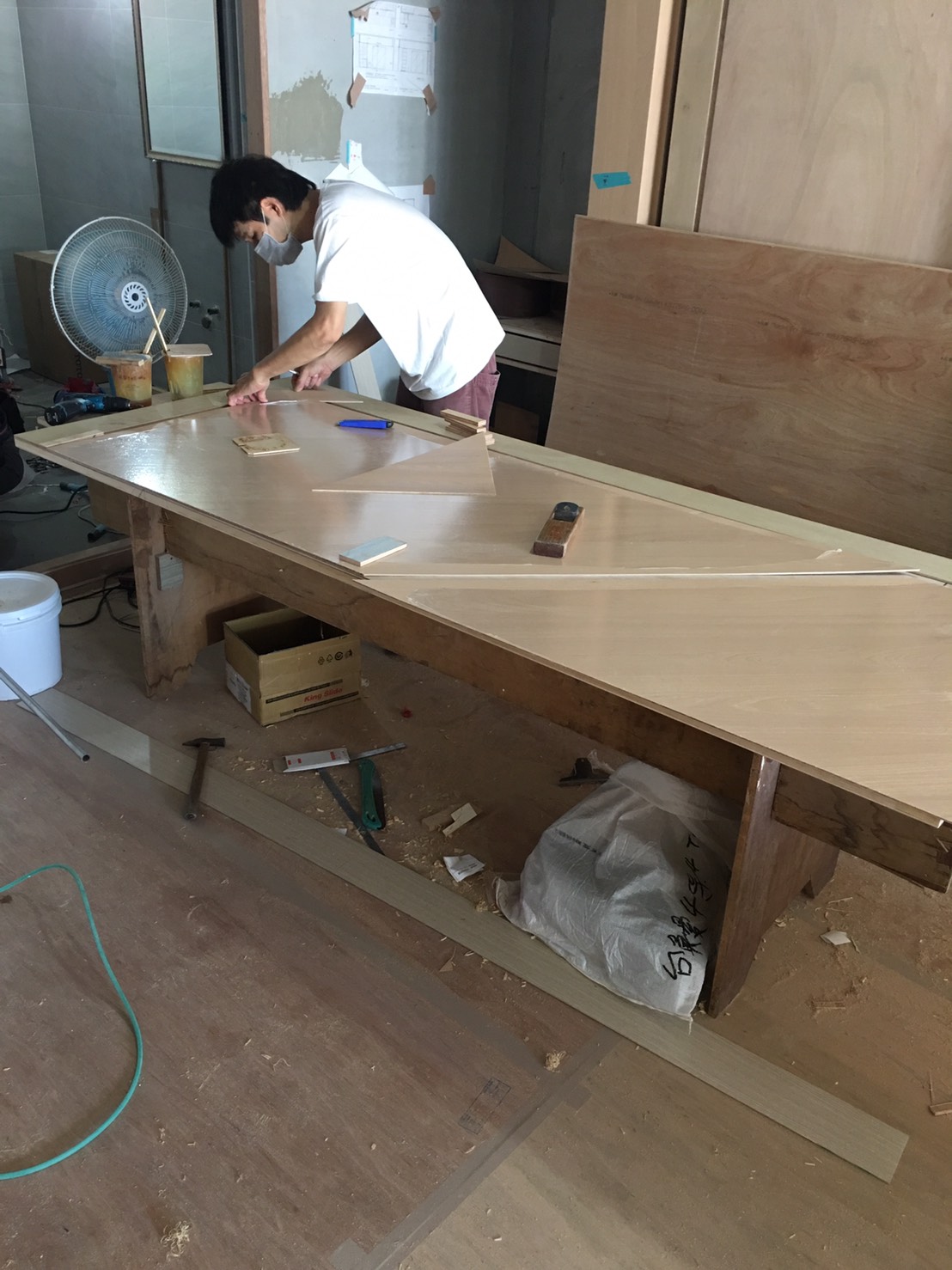

門片製作上膠

木抽屜製作(滑軌緩衝)

衣櫃造型門片貼木皮

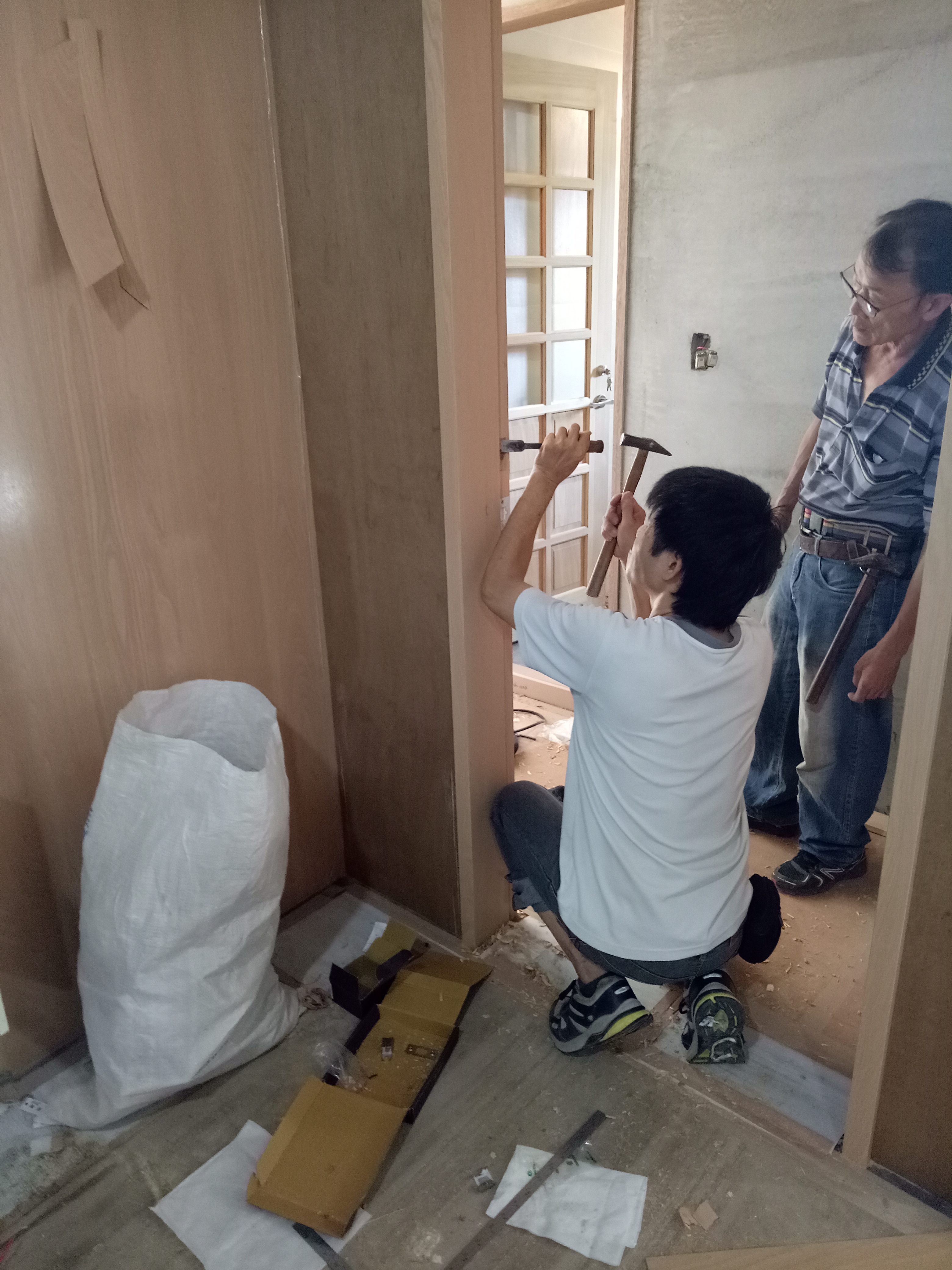

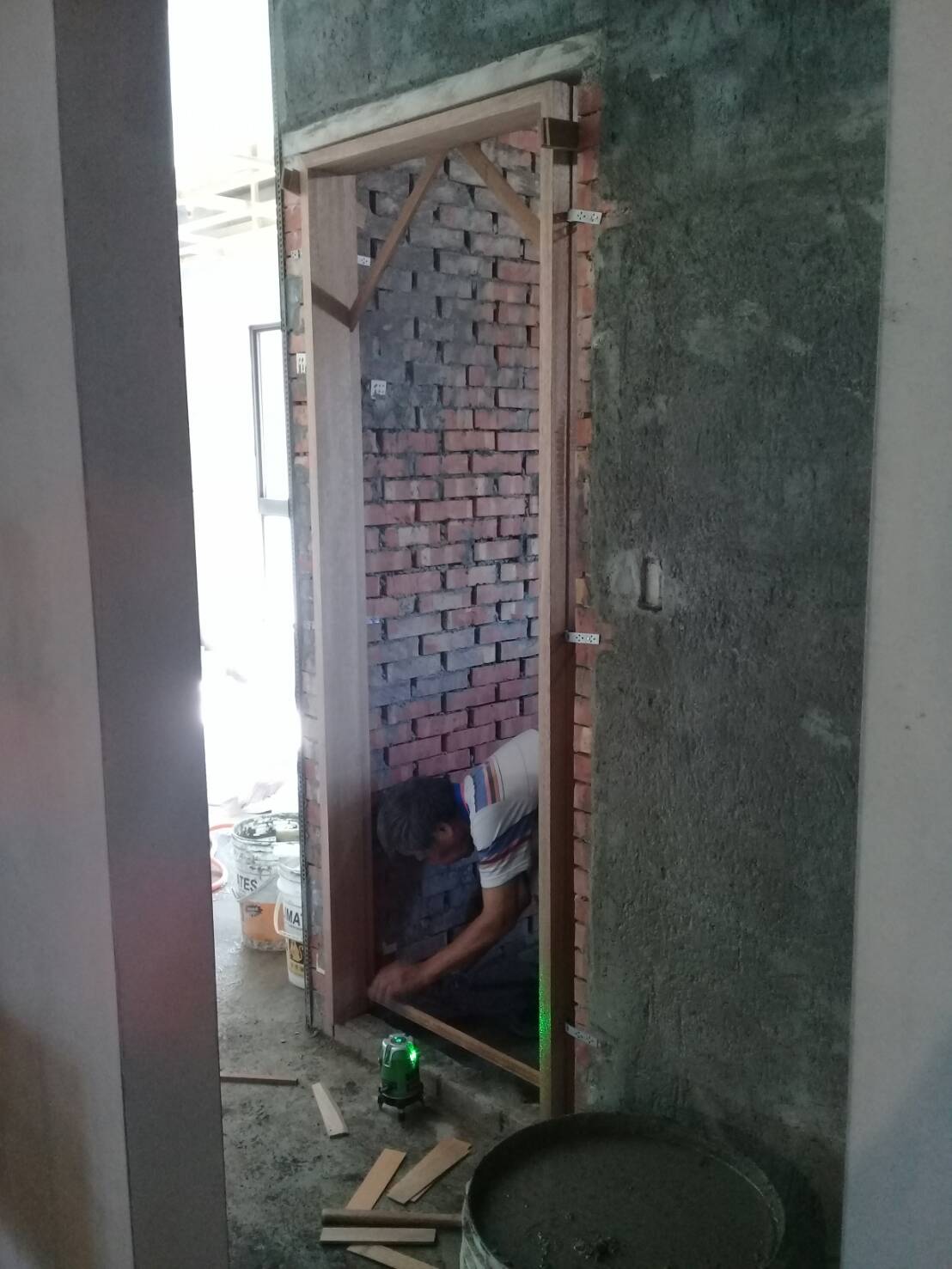

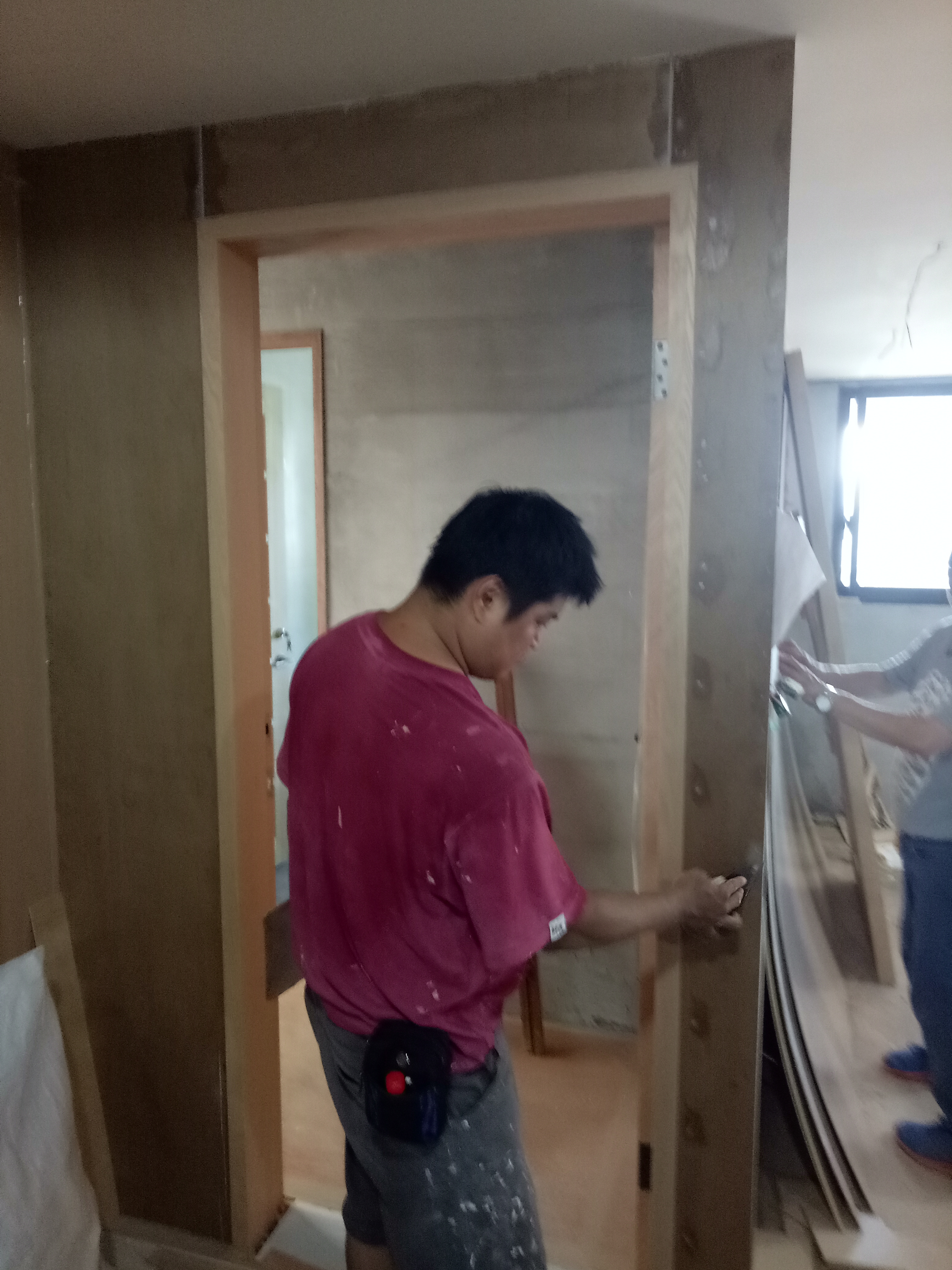

女兒房門片安裝

女兒房門片安裝-2

主臥室床頭造型牆貼木皮(跳色)

主臥室床頭造型牆貼木皮(跳色)

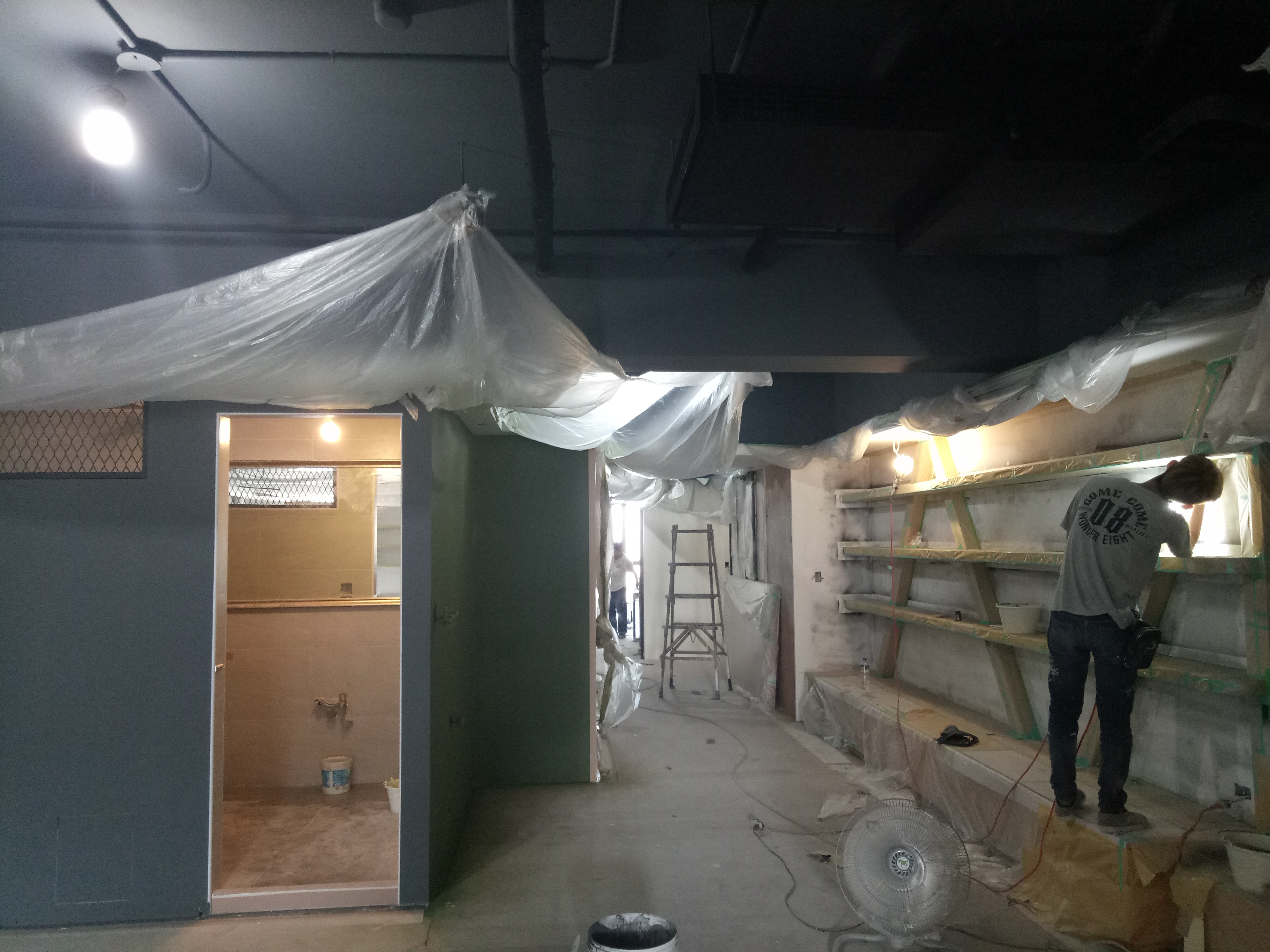

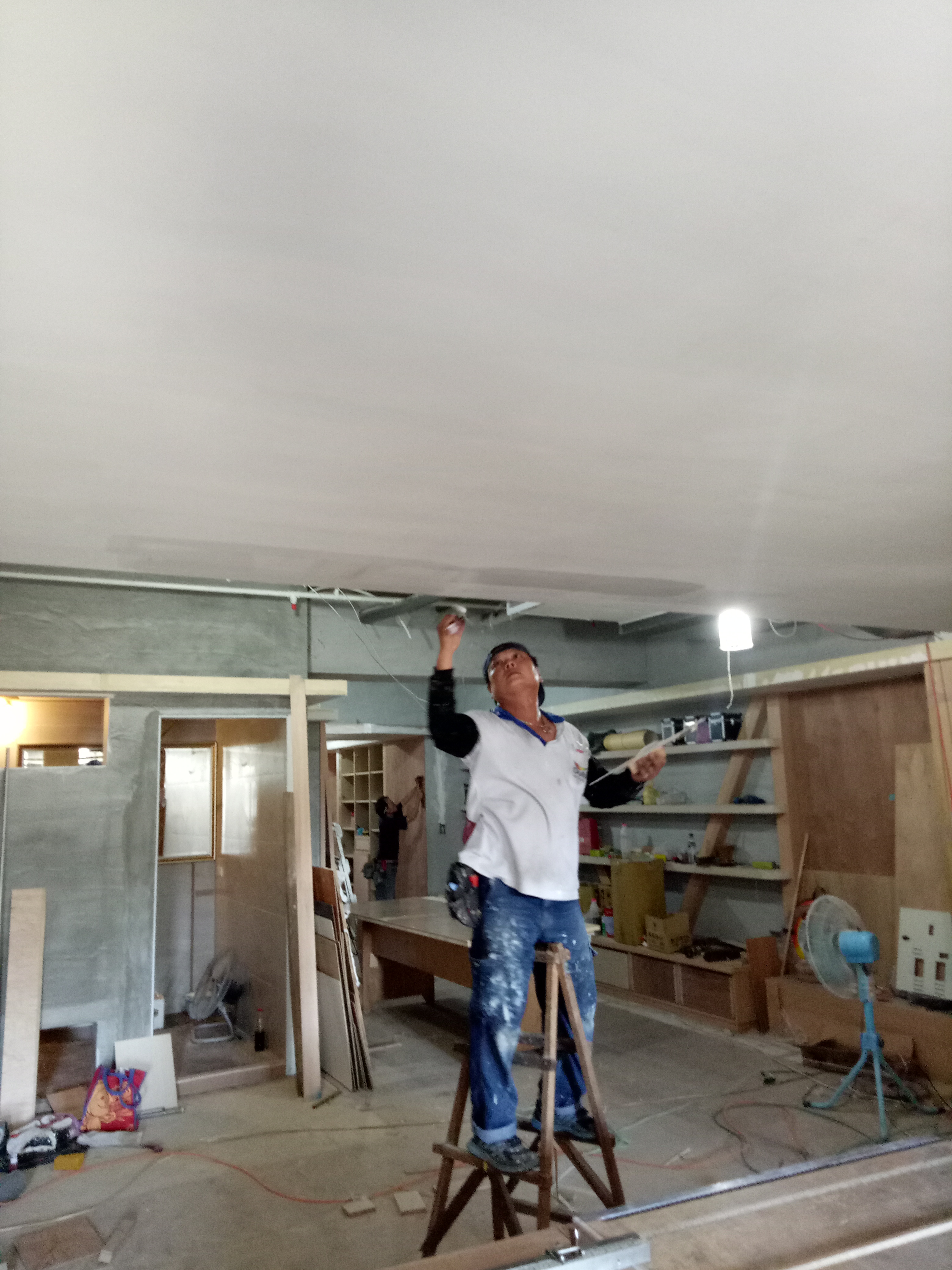

油漆進場批土(人數控管1-2人內)

批土-2

批土-3

施工日期：2017/8/15-8/17

施工項目：木作工+油漆工程

抽屜(緩衝滑軌安裝)

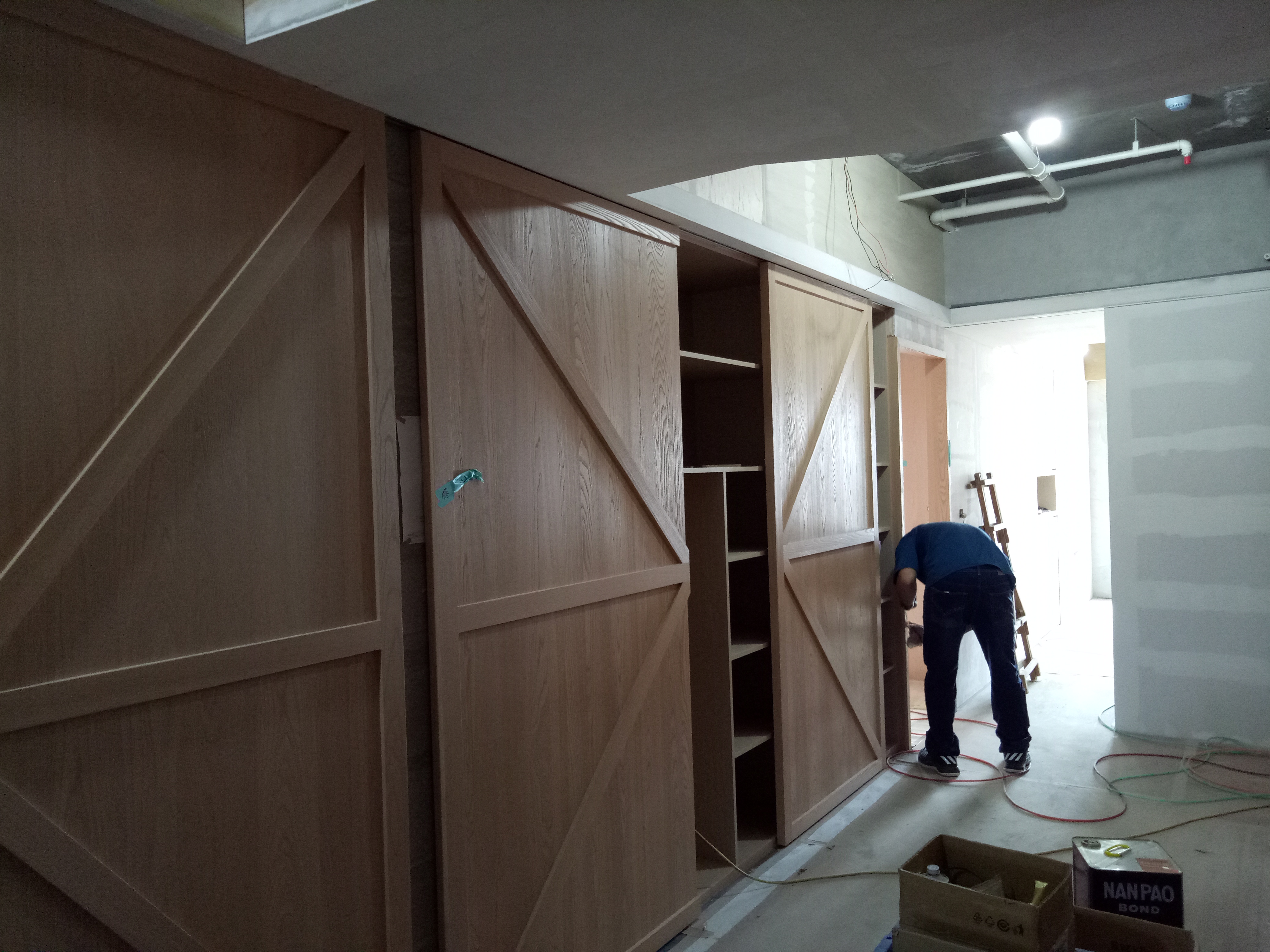

玄關區外穿衣櫃門片安裝

貓米出入口(擺動門安裝)

浴室天花板批土

衣櫃抽屜拉藍軌道安裝

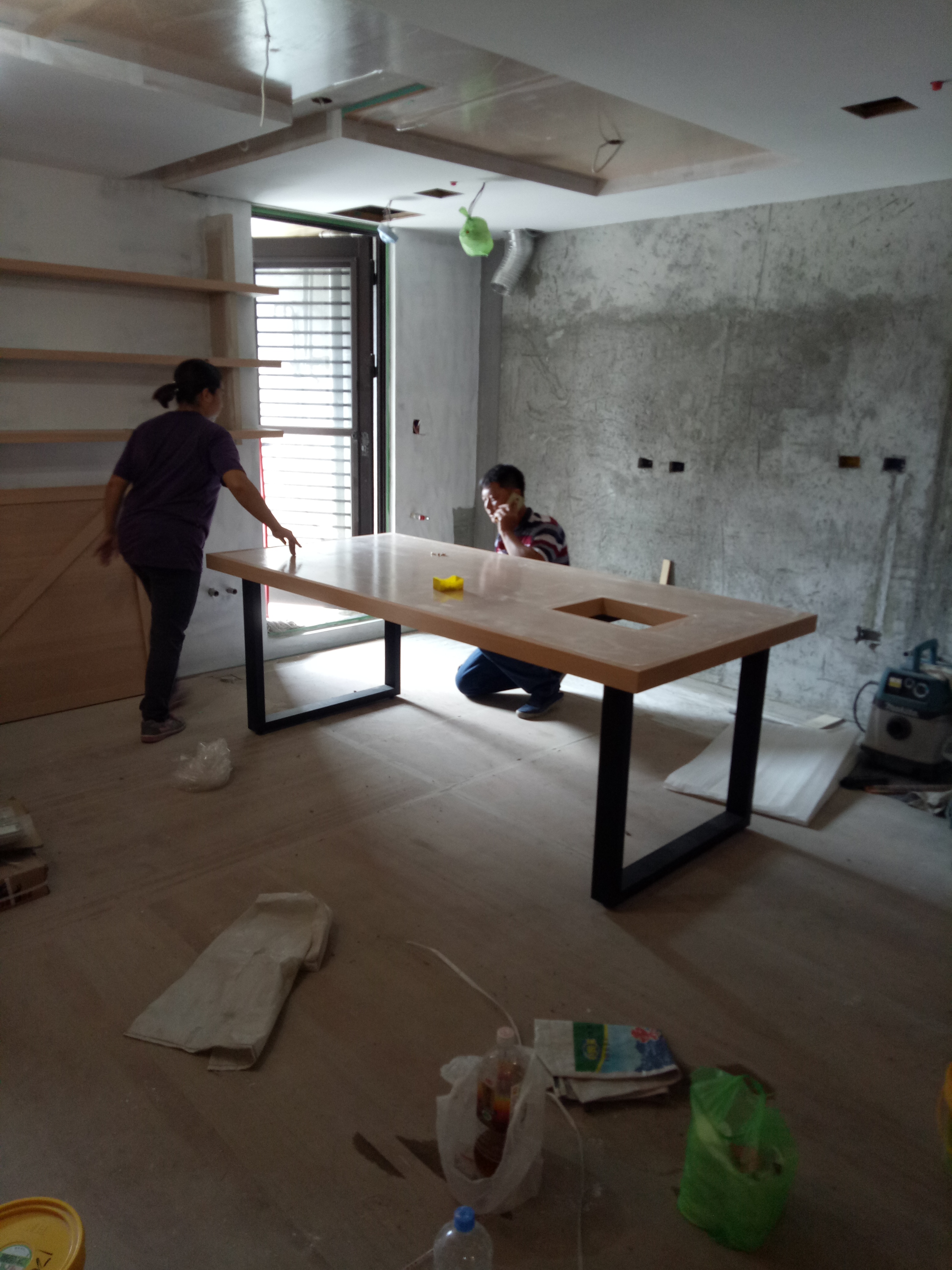

餐桌桌面製作

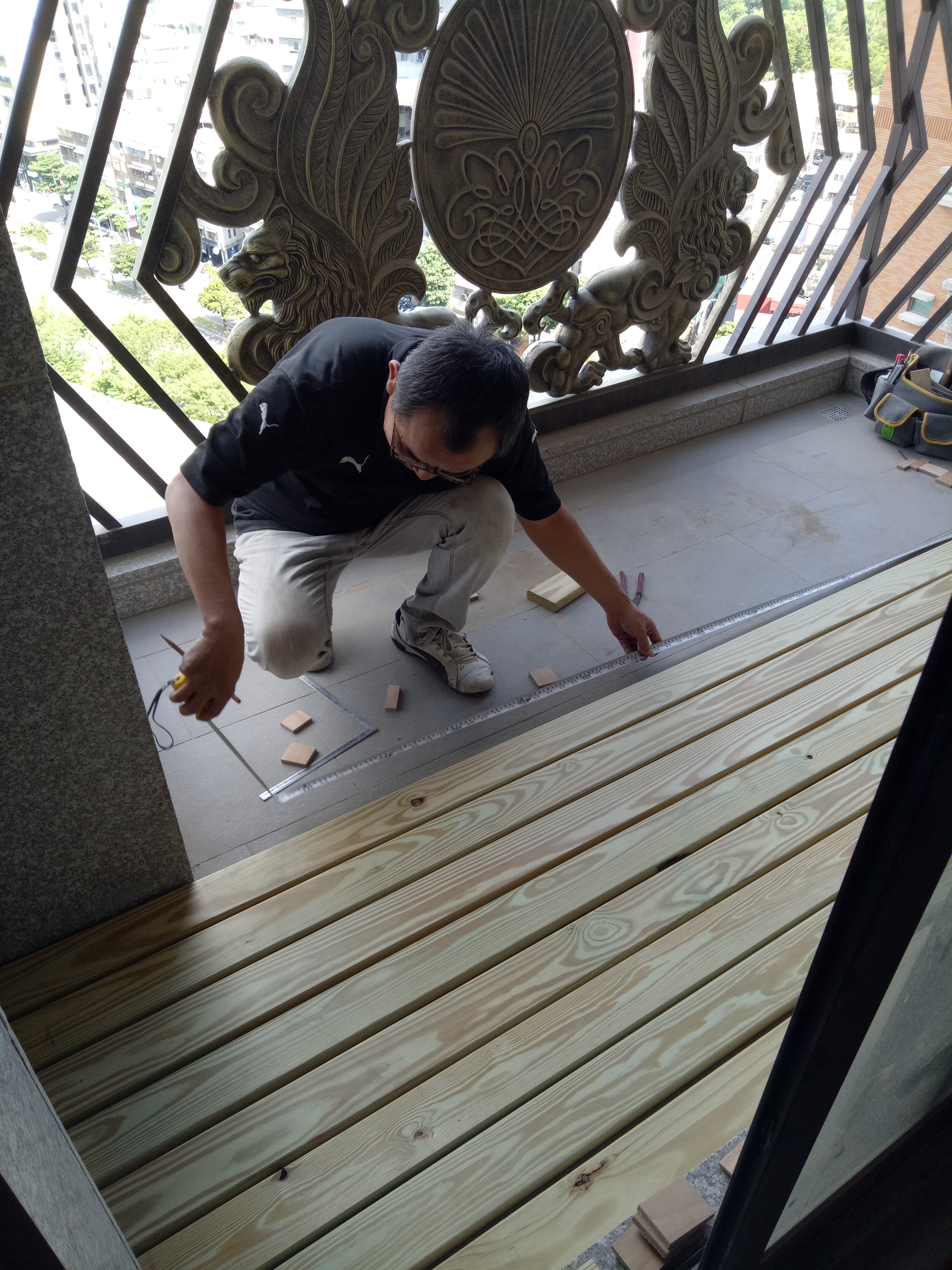

陽台地面鋪設南方松木

完工收尾

圖1

圖2

圖3

圖4

圖5

圖6

圖7

圖8

圖9

圖10

圖11

施工日期：2017/8/22-25

施工項目：油漆工程

接縫處批土(先批彈性批土)

非噴漆表面貼保護貼

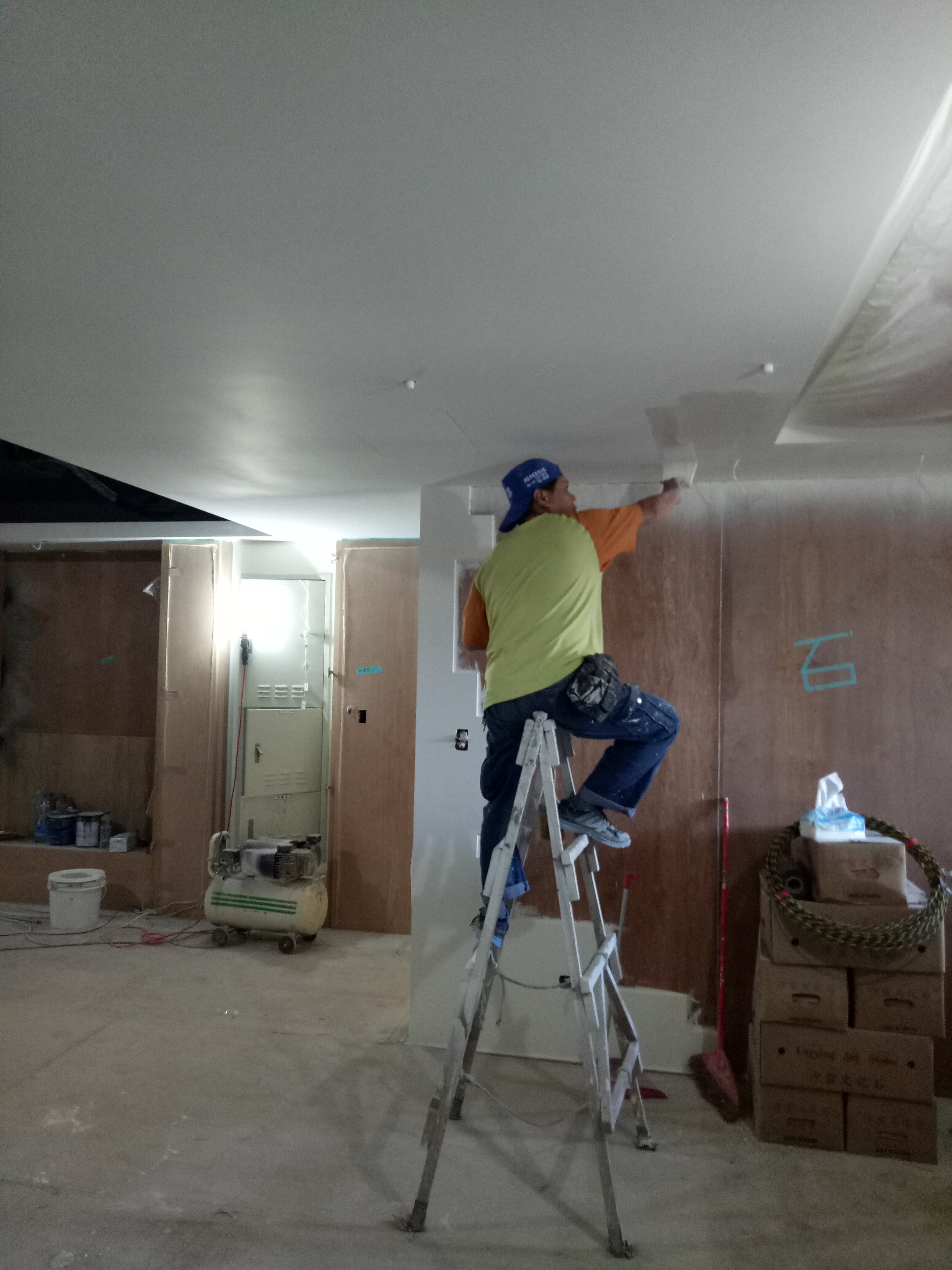

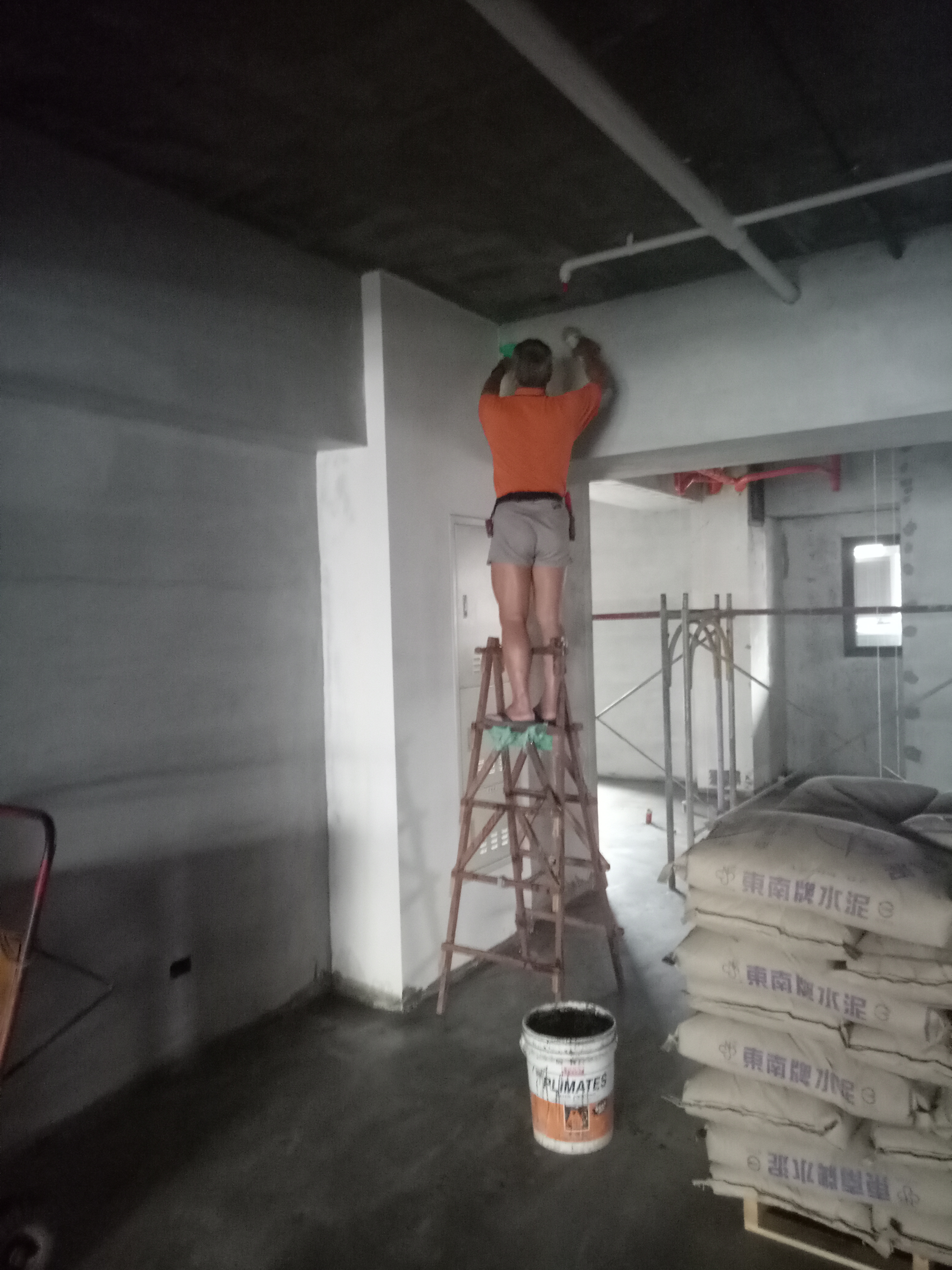

牆面批土(待乾再浴細砂紙研磨)

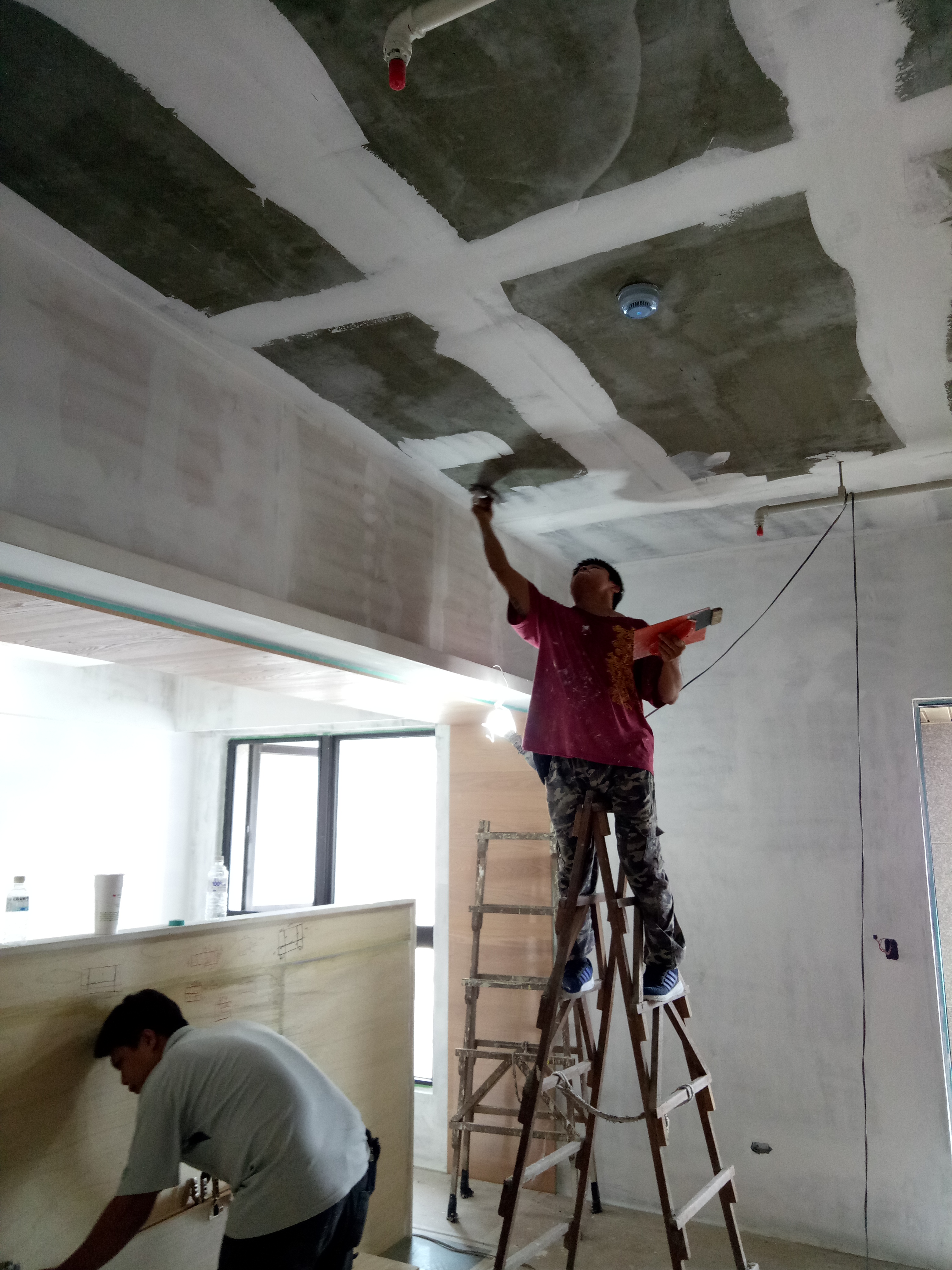

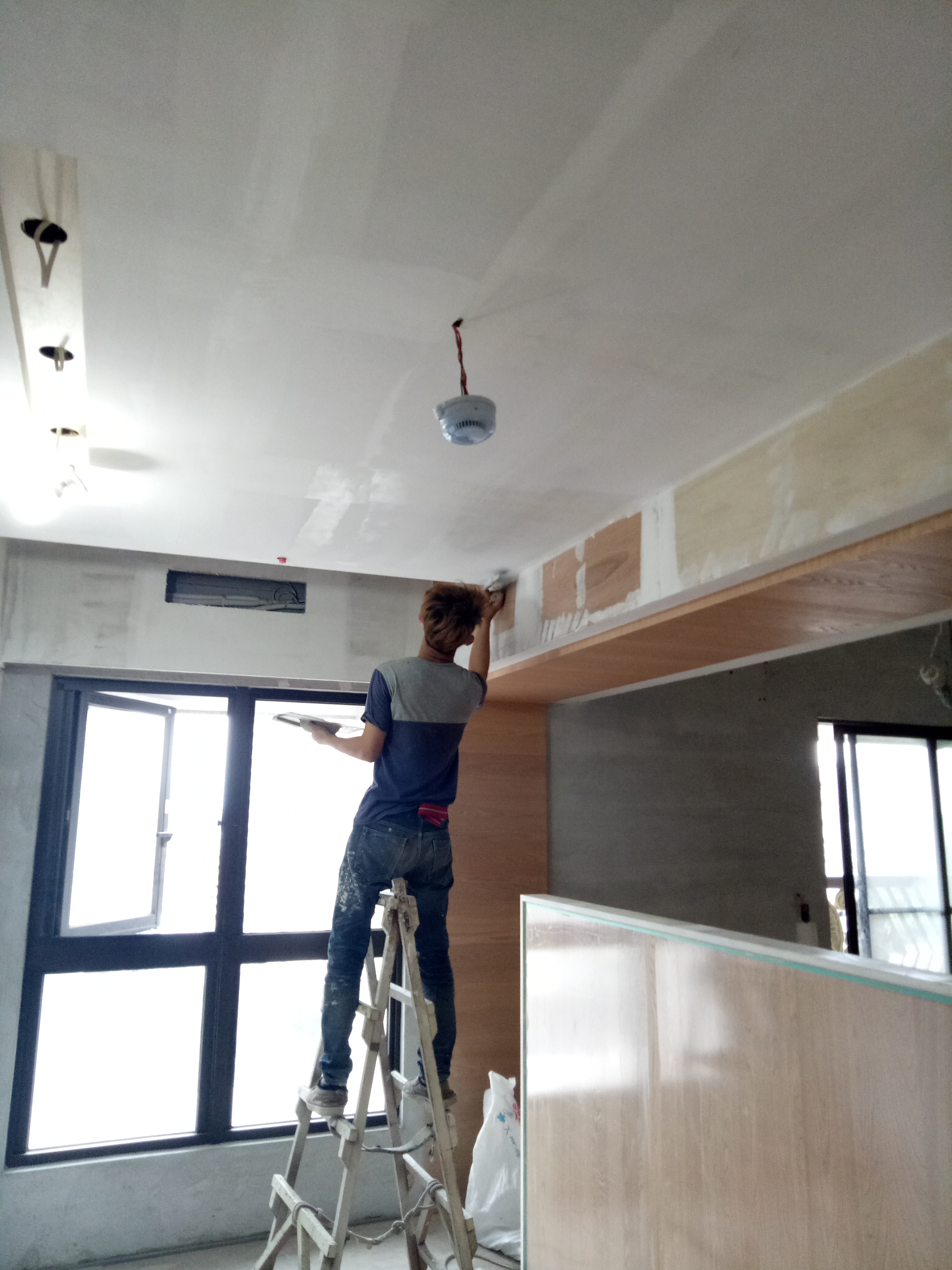

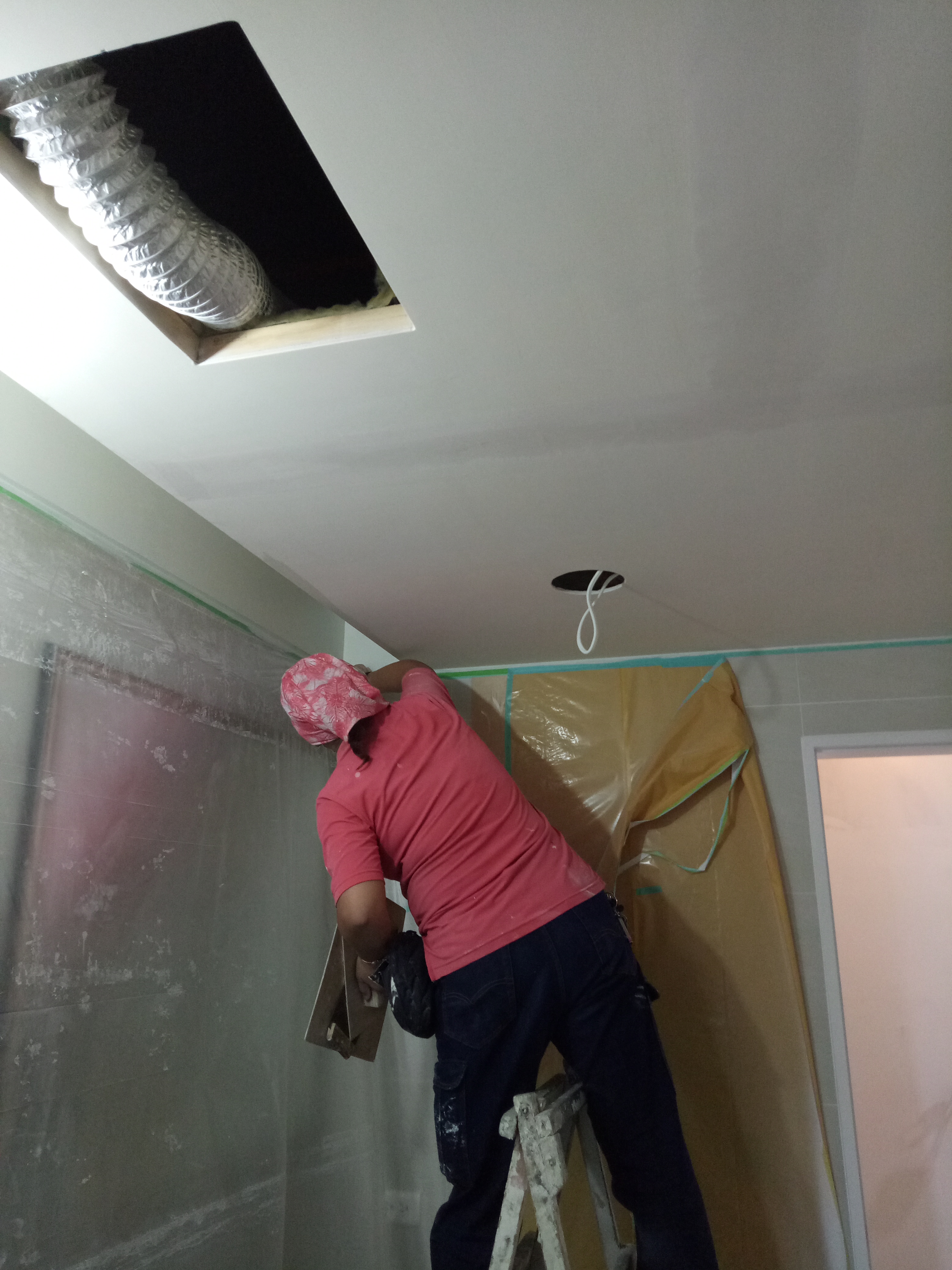

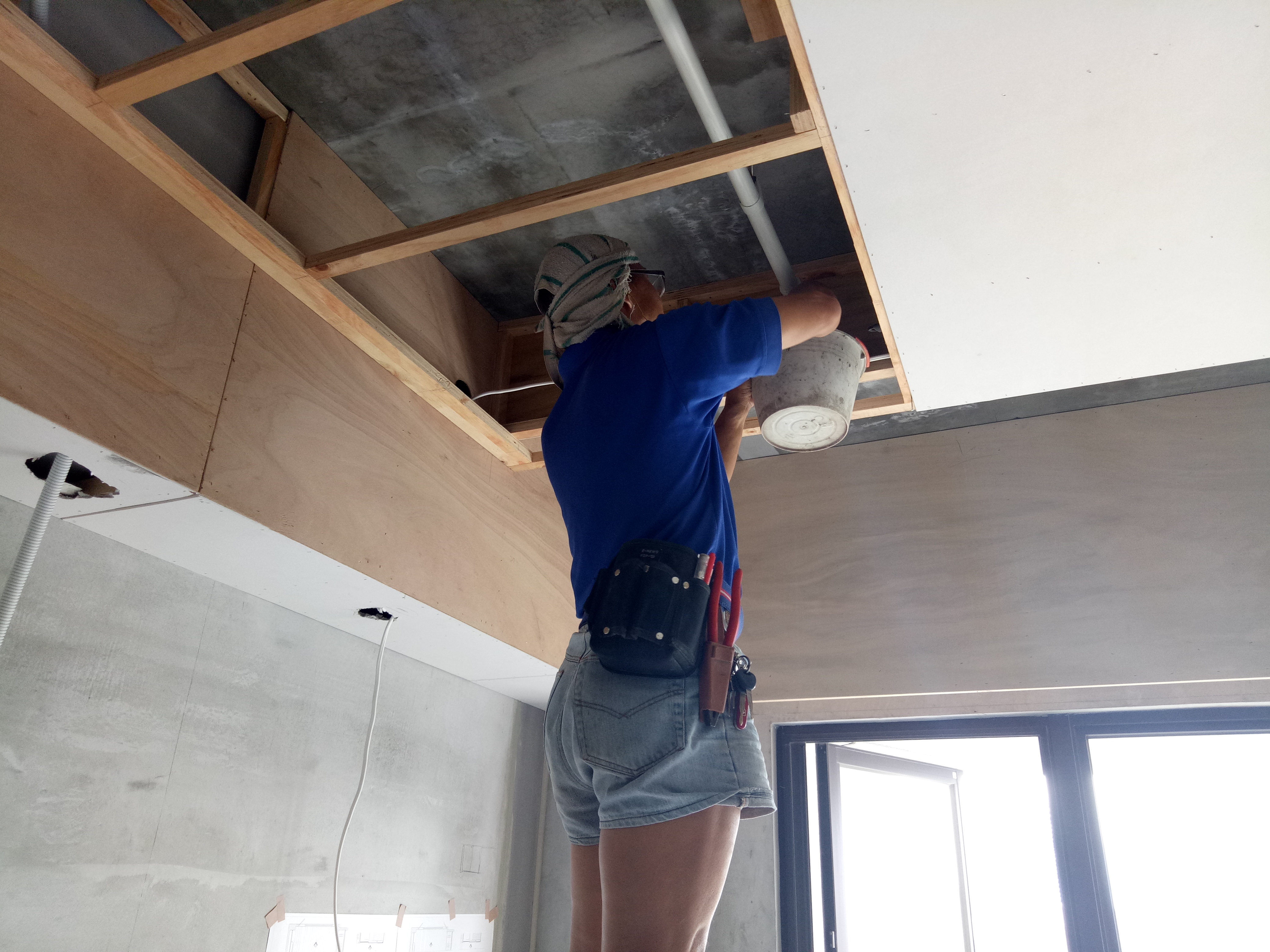

天花板二次批土

原水泥天花板批土-1

原水泥天花板批土-2

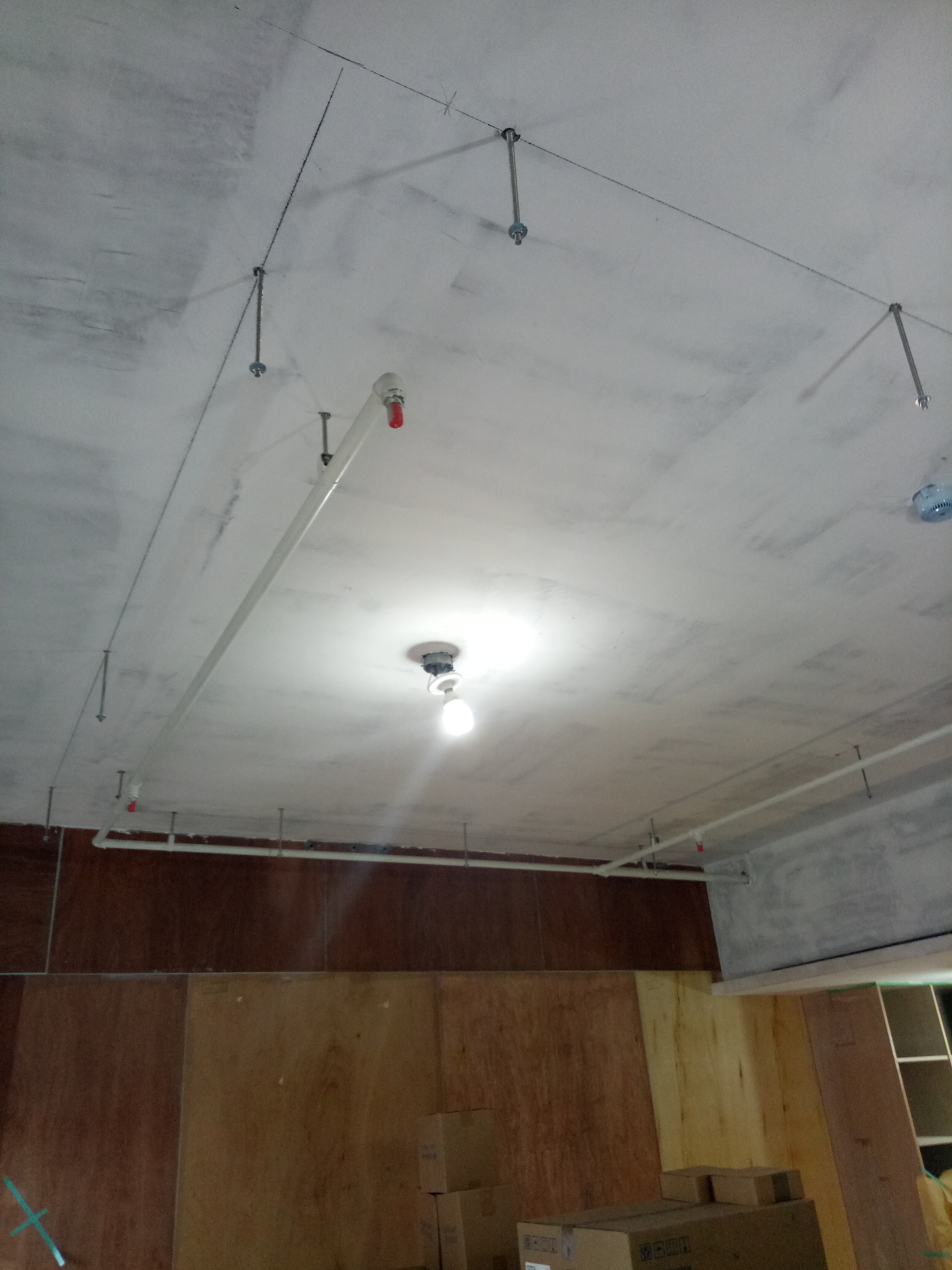

軌道燈吊掛支架固定

牆面批土完成後開始研磨(細緻化)-1

牆面批土完成後開始研磨(細緻化)-2

刷乳膠漆(灰)

軌道燈支架安裝

鞋櫃百葉門片噴漆後研磨

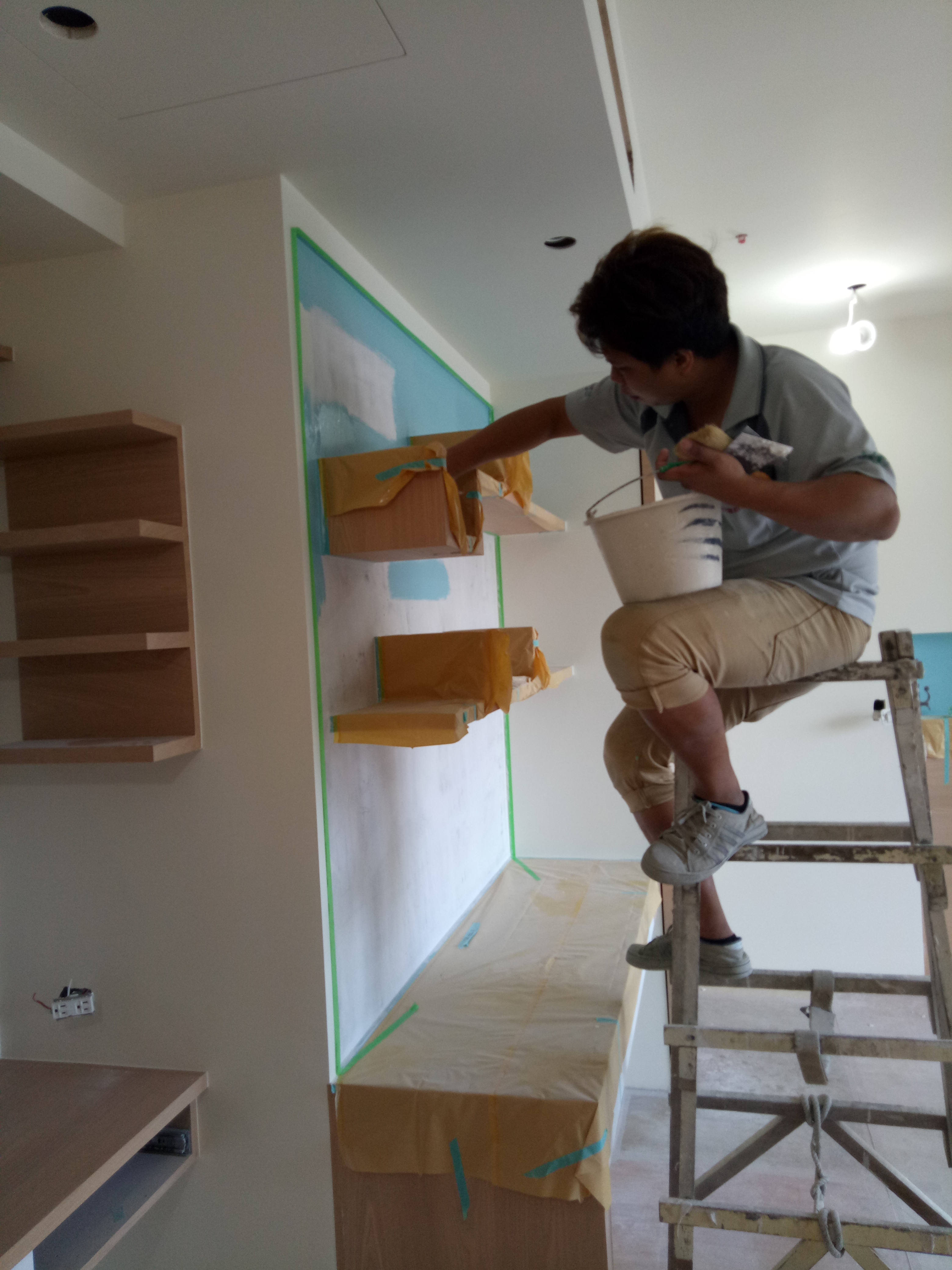

女兒房衣櫃造型門片噴漆(白)

女兒房造型側櫃+浴室門片噴漆(白)

局部噴漆-1

局部噴漆-2

局部噴漆-3

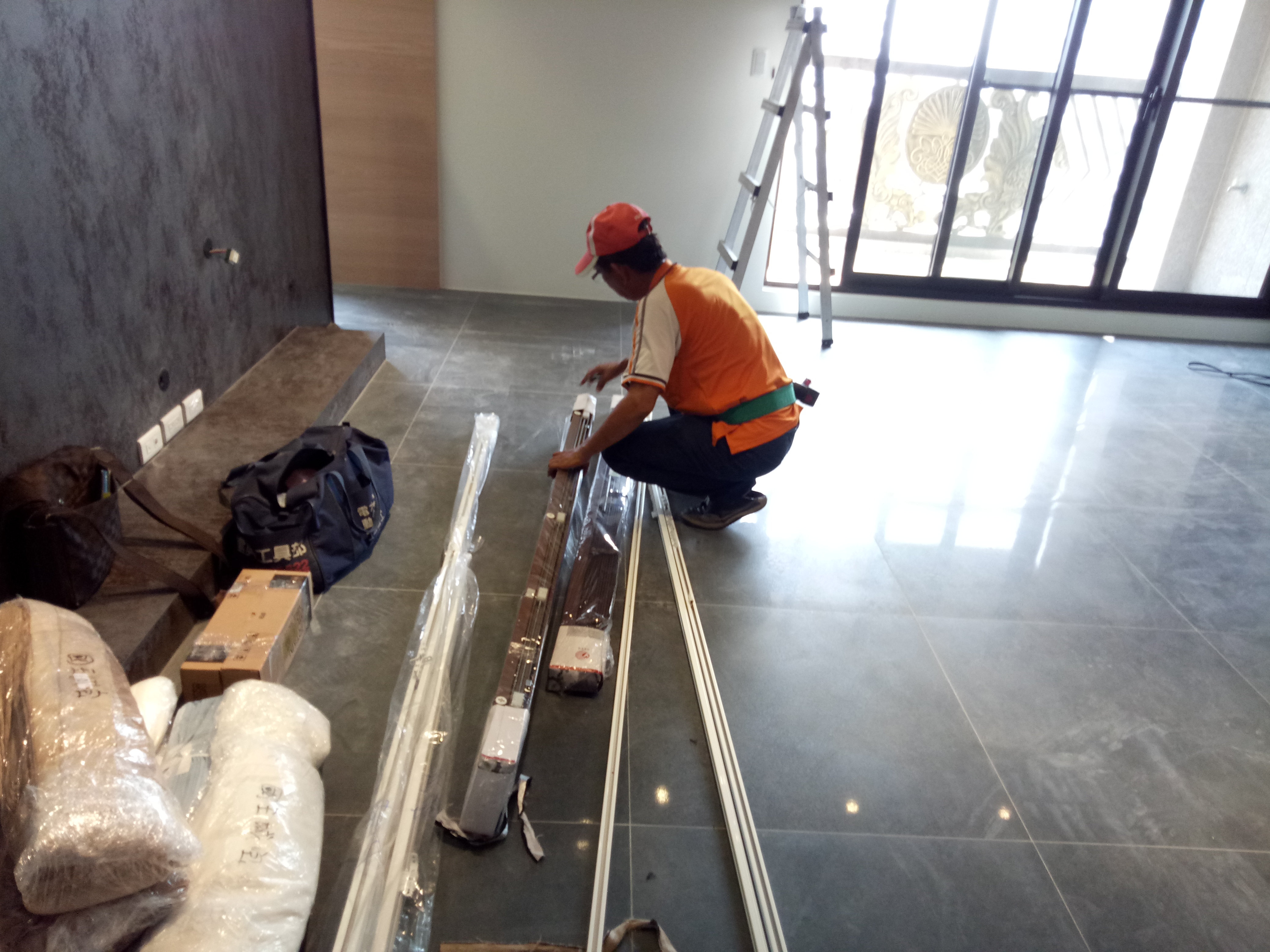

鐵件推拉造型門片安裝

餐桌鐵件桌腳安裝固定

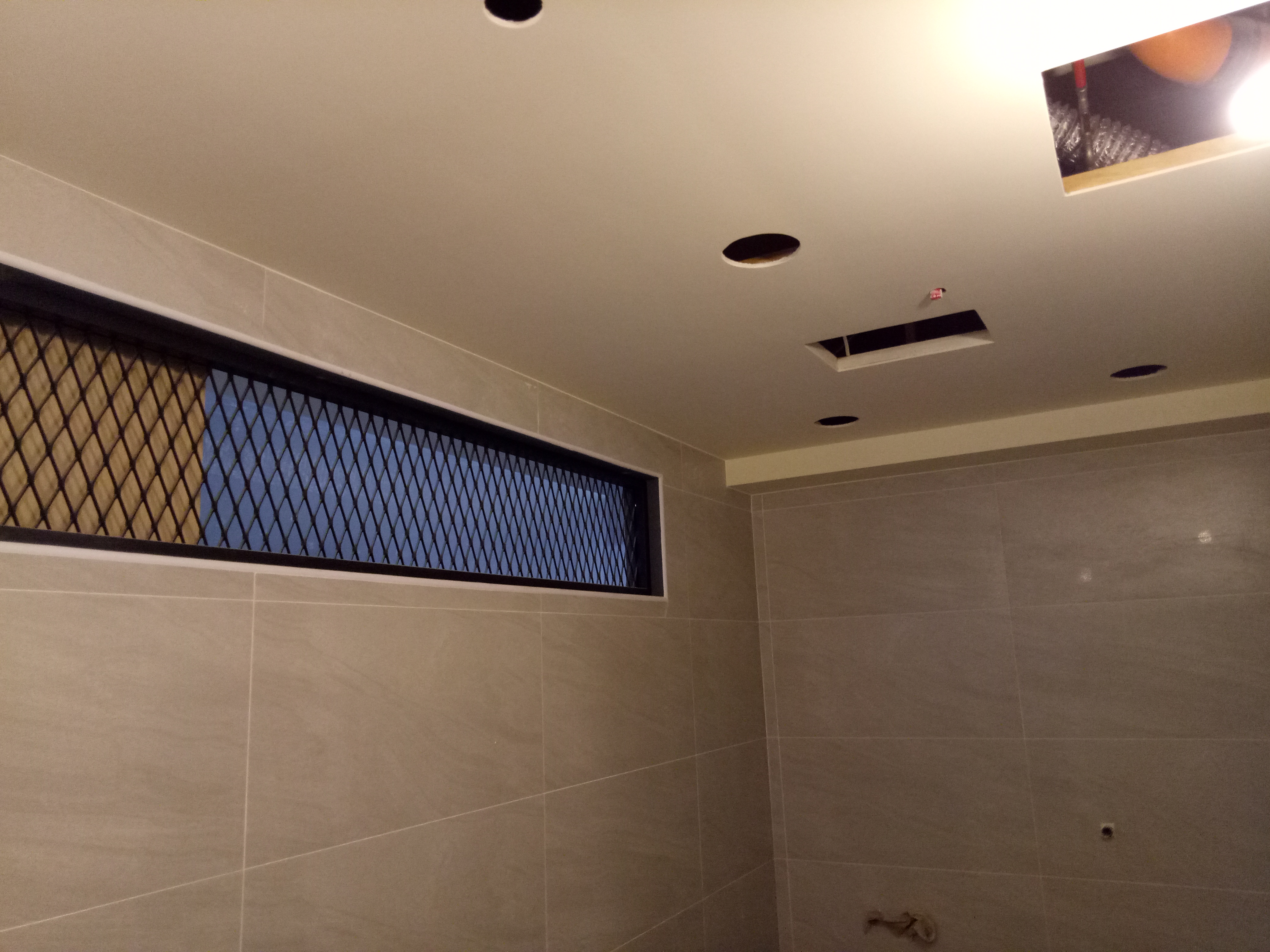

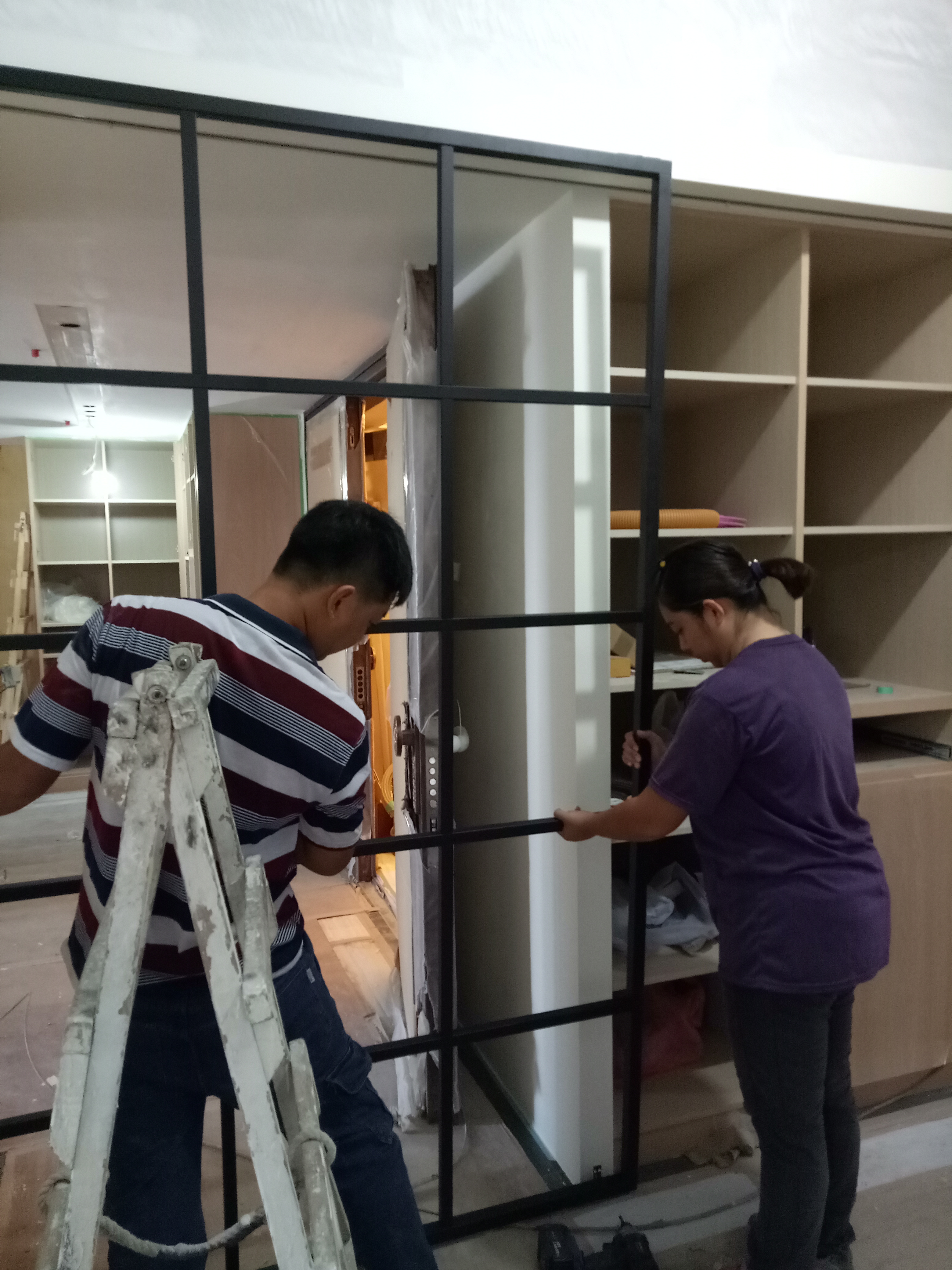

公共浴室鐵件網隔安裝固定

軌道燈支架安裝

施工日期：2017/9/1-9/5

施工項目：

牆面刷乳膠漆

造型噴漆(黑)

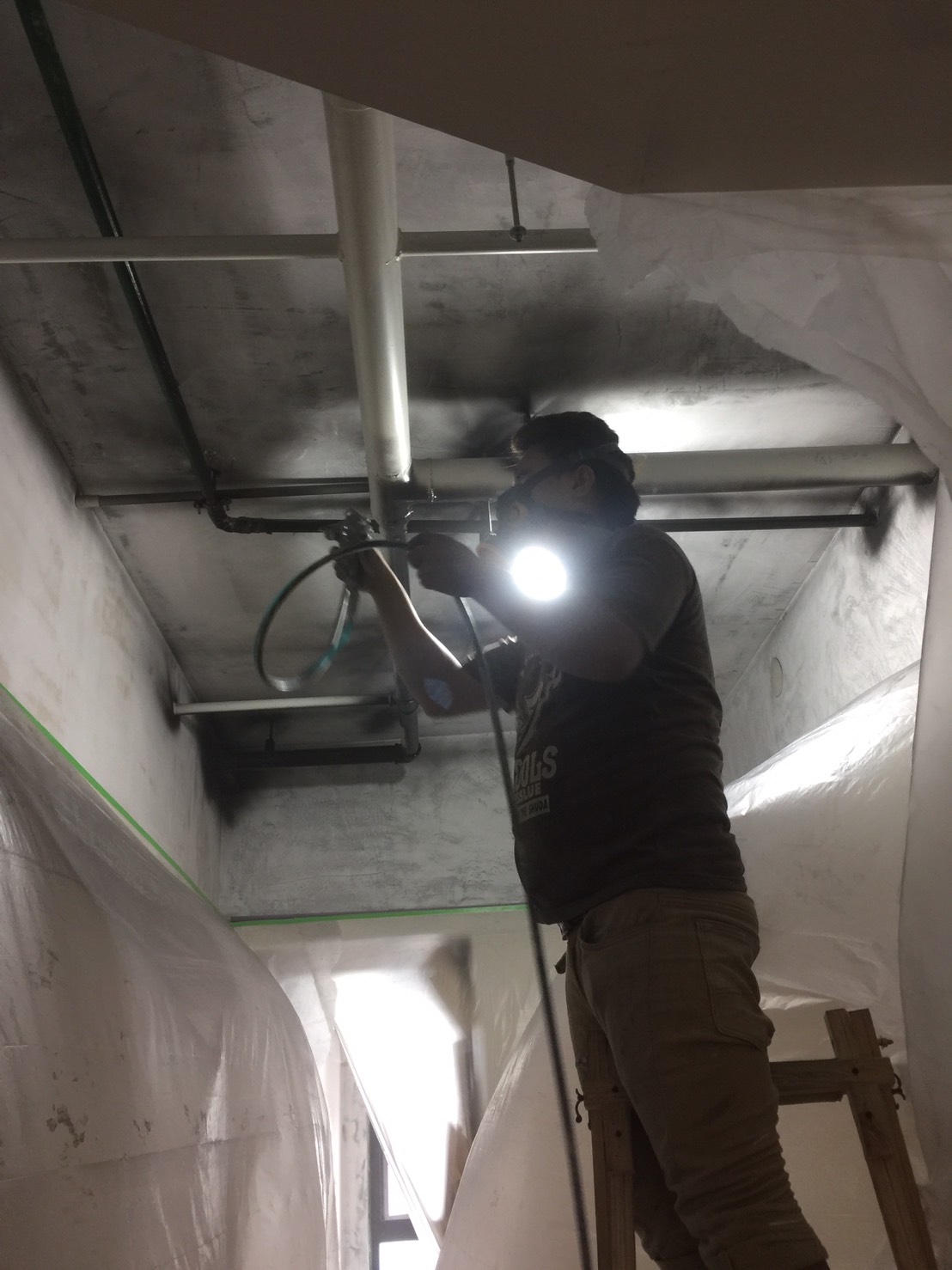

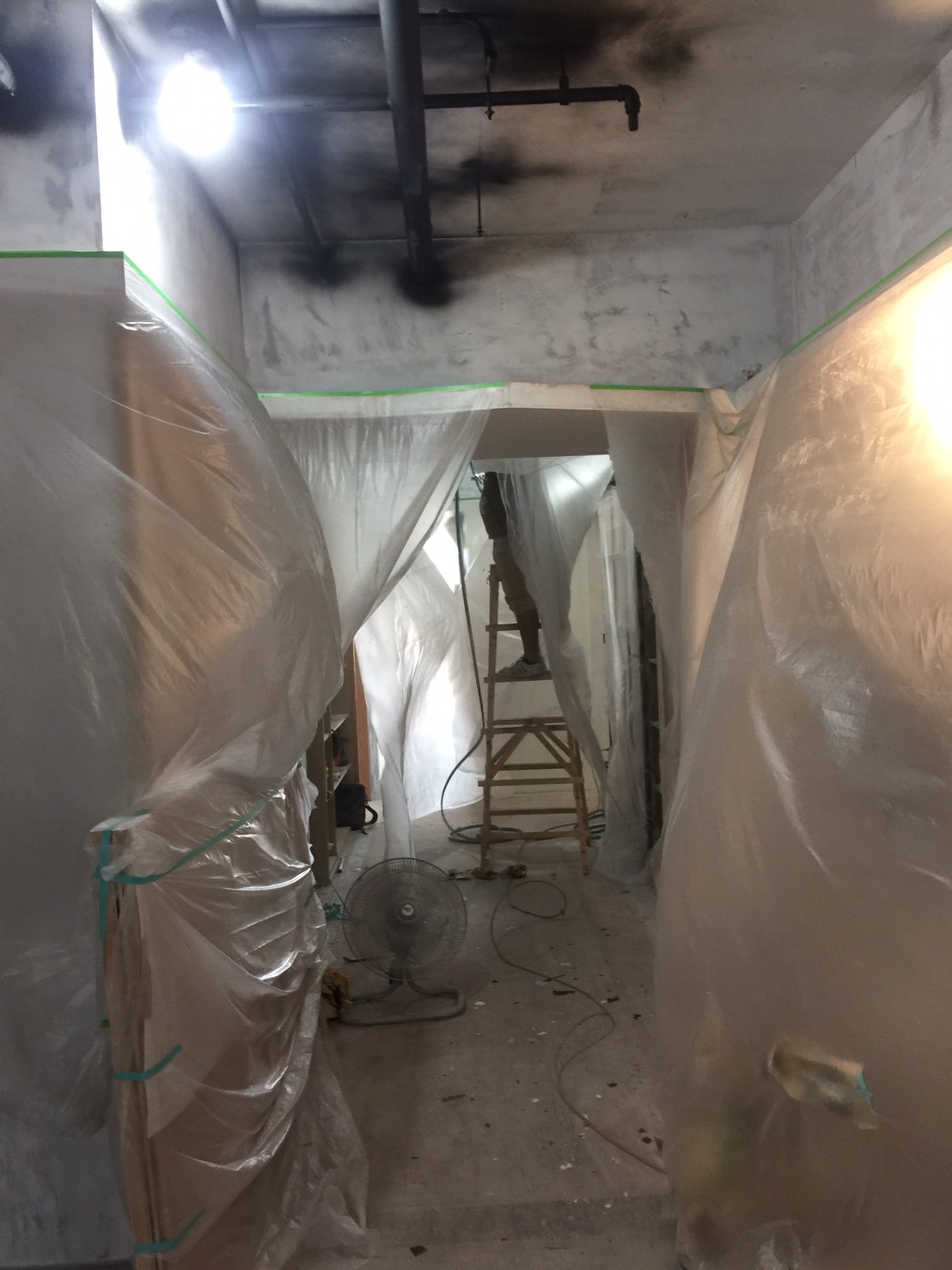

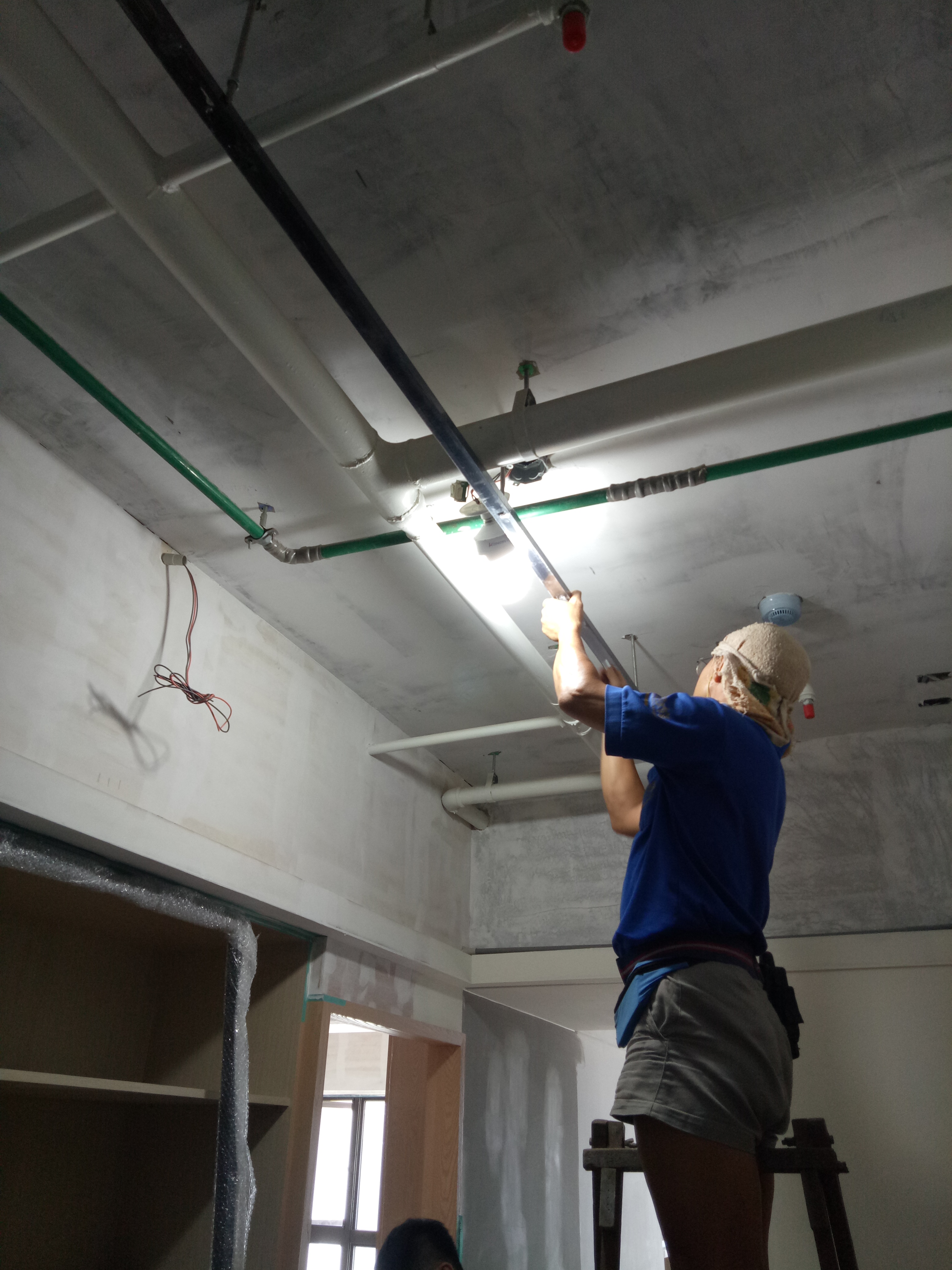

天花板外露管線噴漆(黑)-1

天花板外露管線噴漆(黑)-2

天花板外露管線噴漆(黑)-3

天花板光照研磨(細緻化)

修補性批土

居部砂紙(光照研磨)

刷乳膠漆(跳色處理)

刷乳膠漆

光照修補

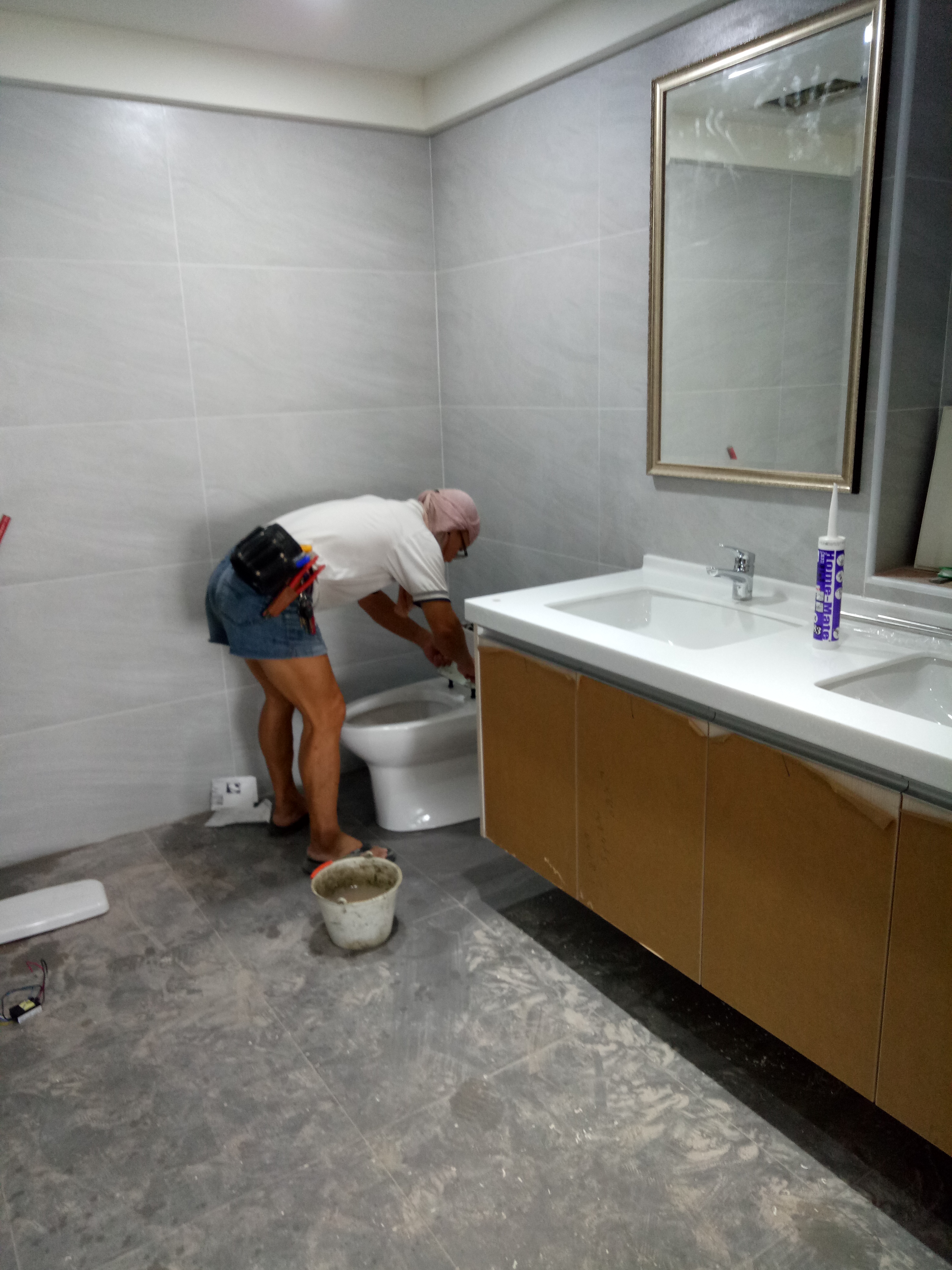

馬桶安裝-1

馬桶安裝-2

浴室配備安裝-1

浴室配備安裝-2

浴室配備安裝-3

浴室配備安裝-4

電視主牆鏽蝕板安裝

電視平台鏽蝕板安裝

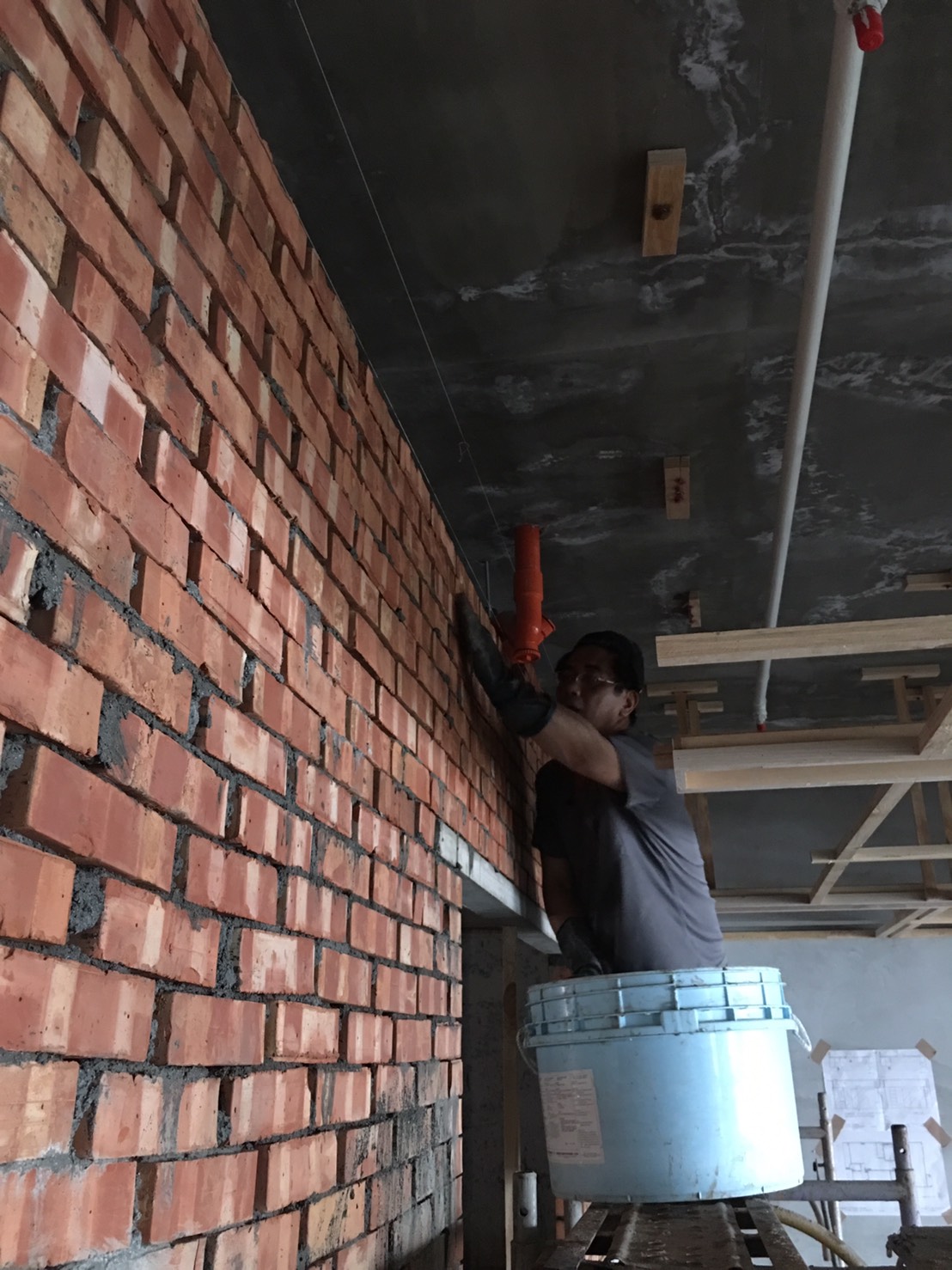

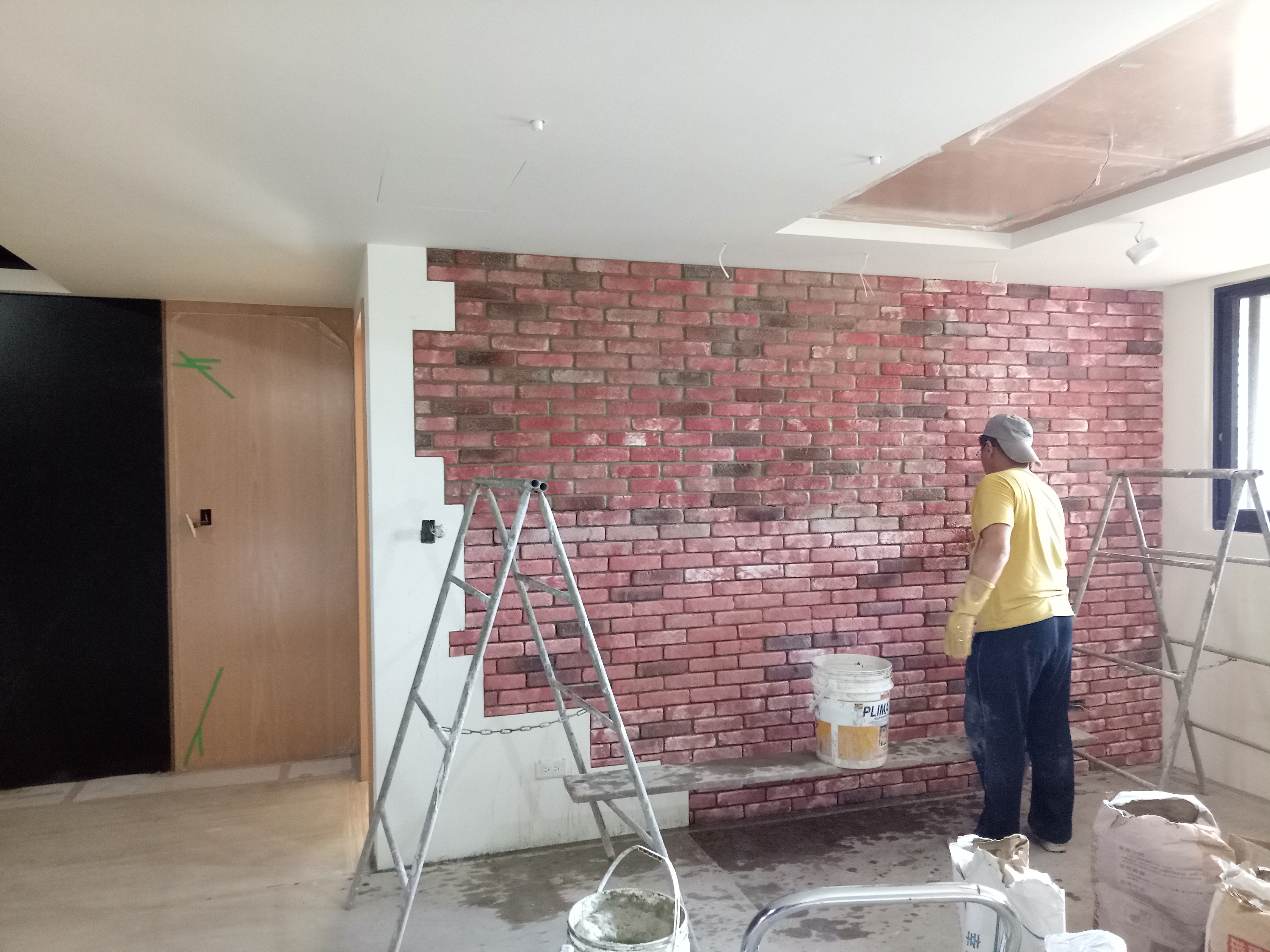

餐廳造型主牆貼紅磚文化石(雙面抹膠)-1

餐廳造型主牆貼紅磚文化石(雙面抹膠)-2

文化石填縫(本色)

客廳沙發造型背牆貼白文化石(雙面抹膠)

客廳沙發背牆不規則文化石填縫(白)

電視牆側面柱體不規則造型文化石(填縫施工)

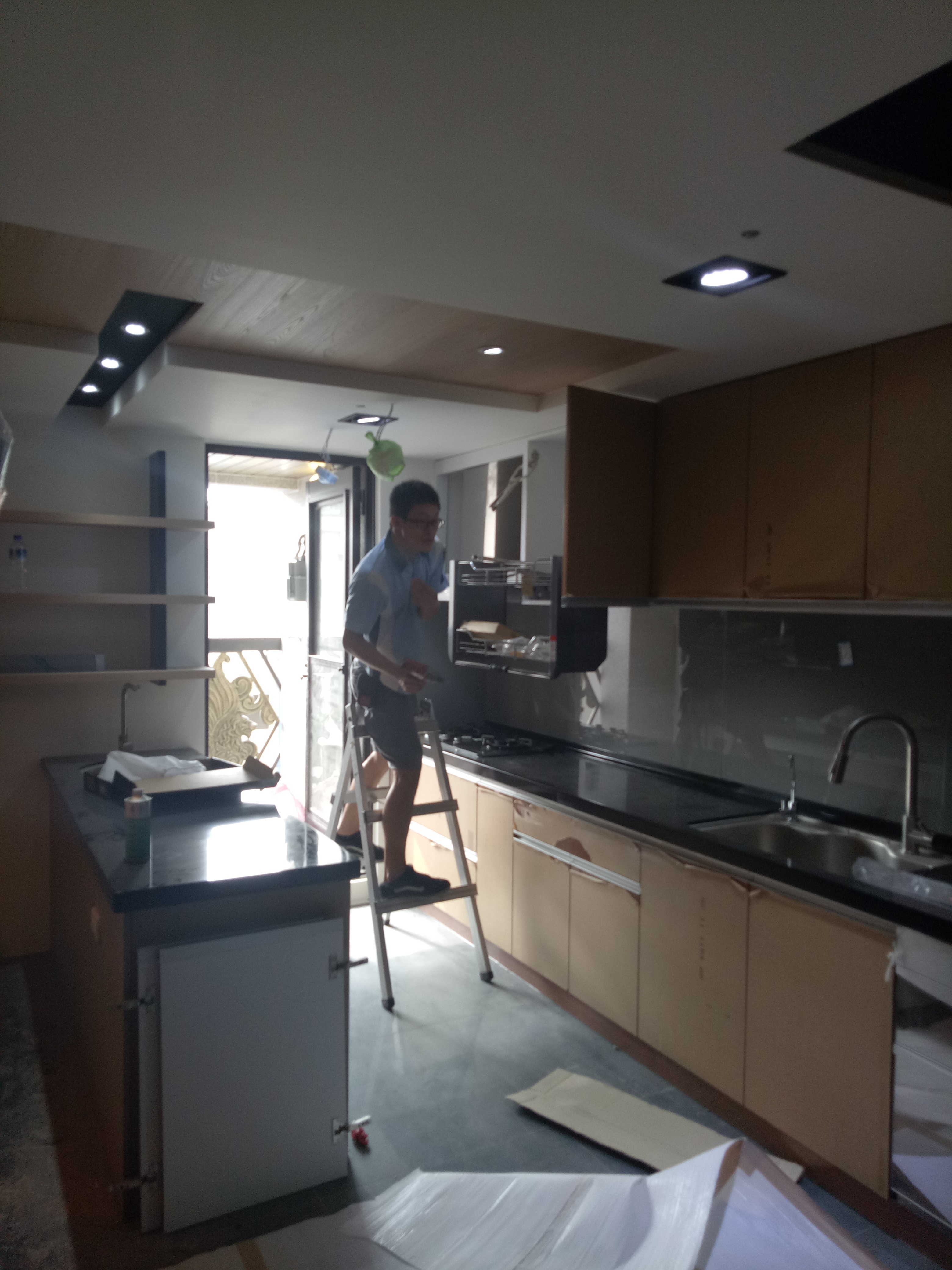

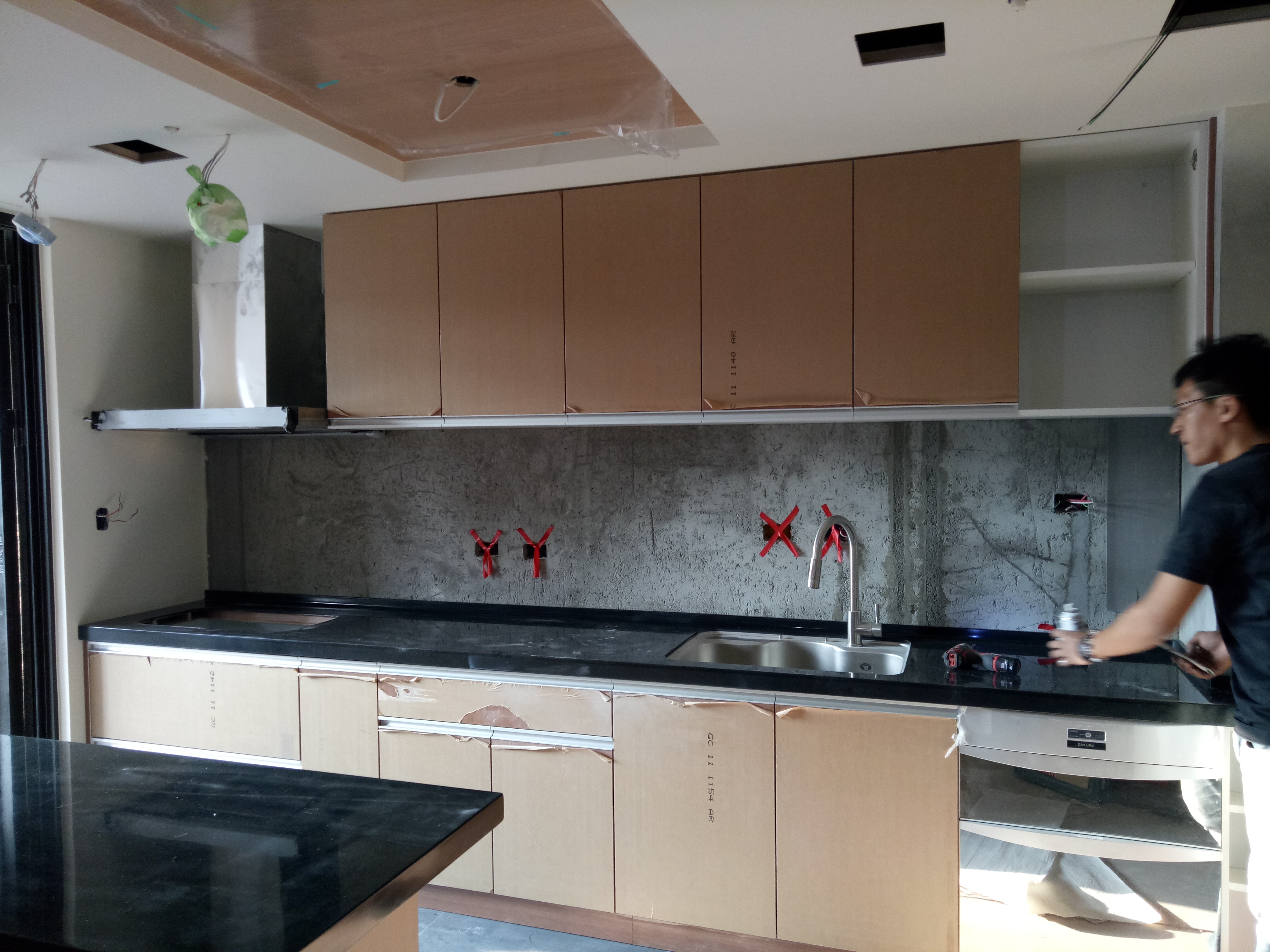

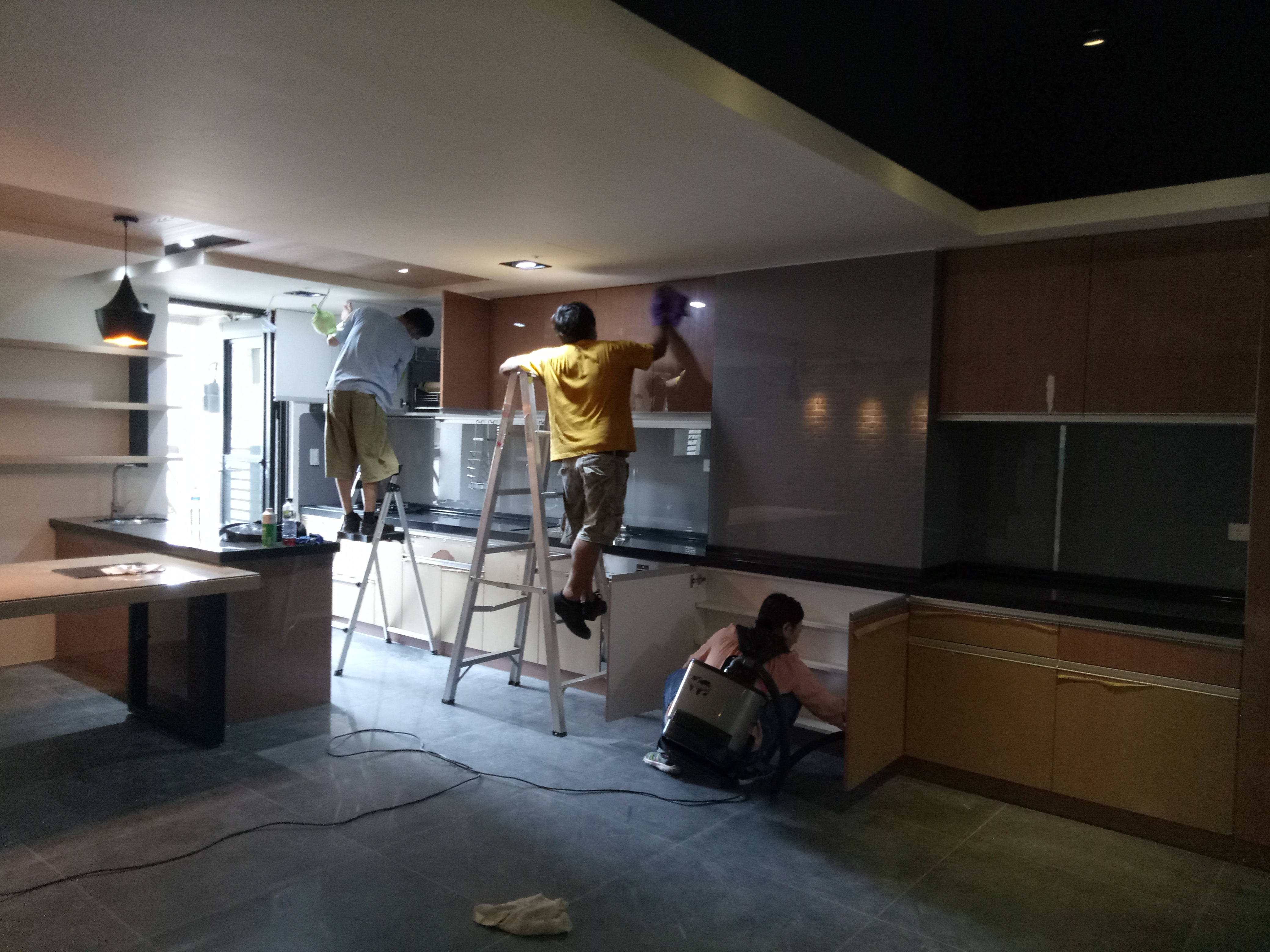

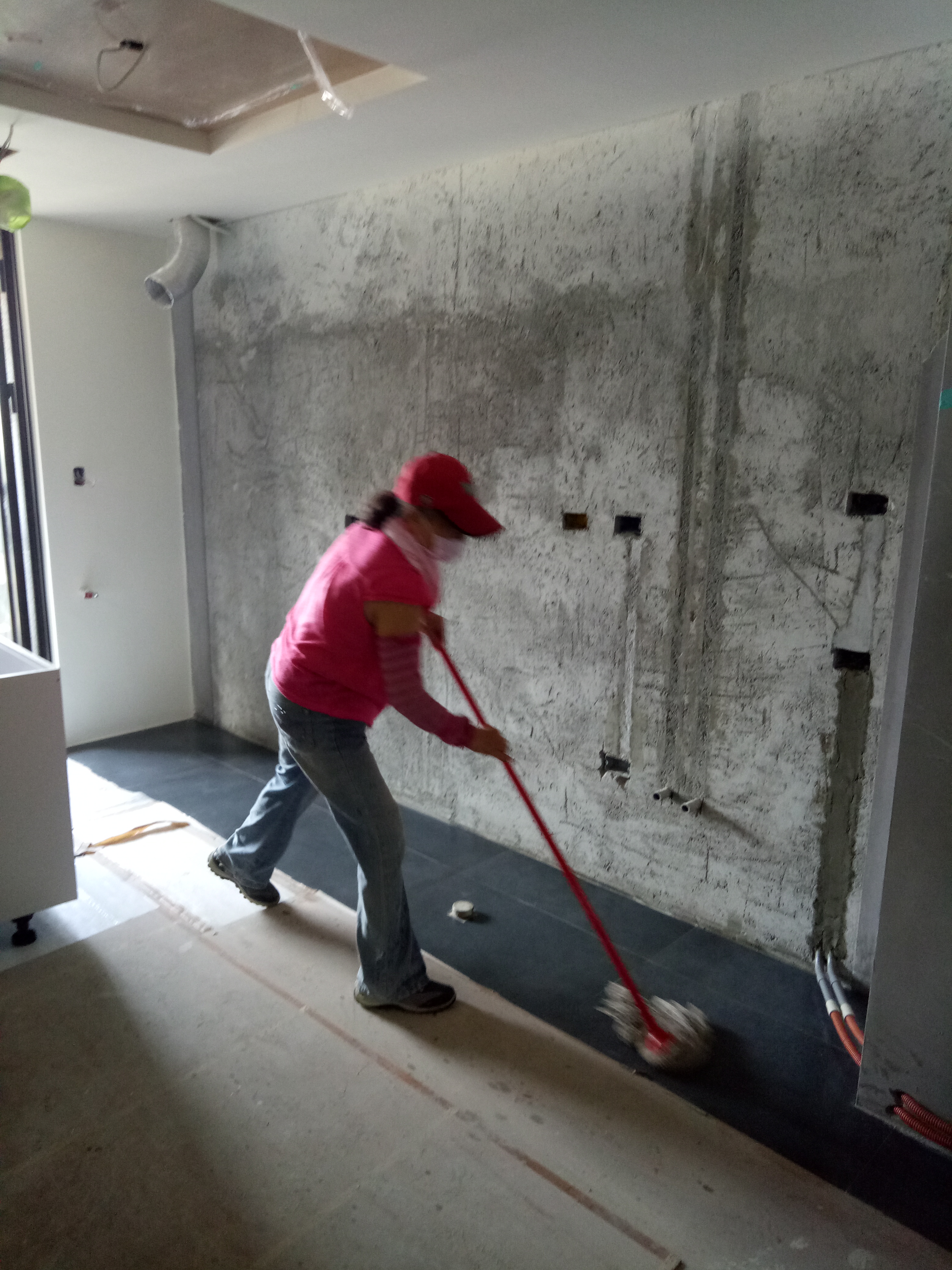

廚房廚櫃安裝,安裝前先將地面整理乾淨

廚櫃安裝-1

廚櫃安裝-2

廚櫃安裝-3

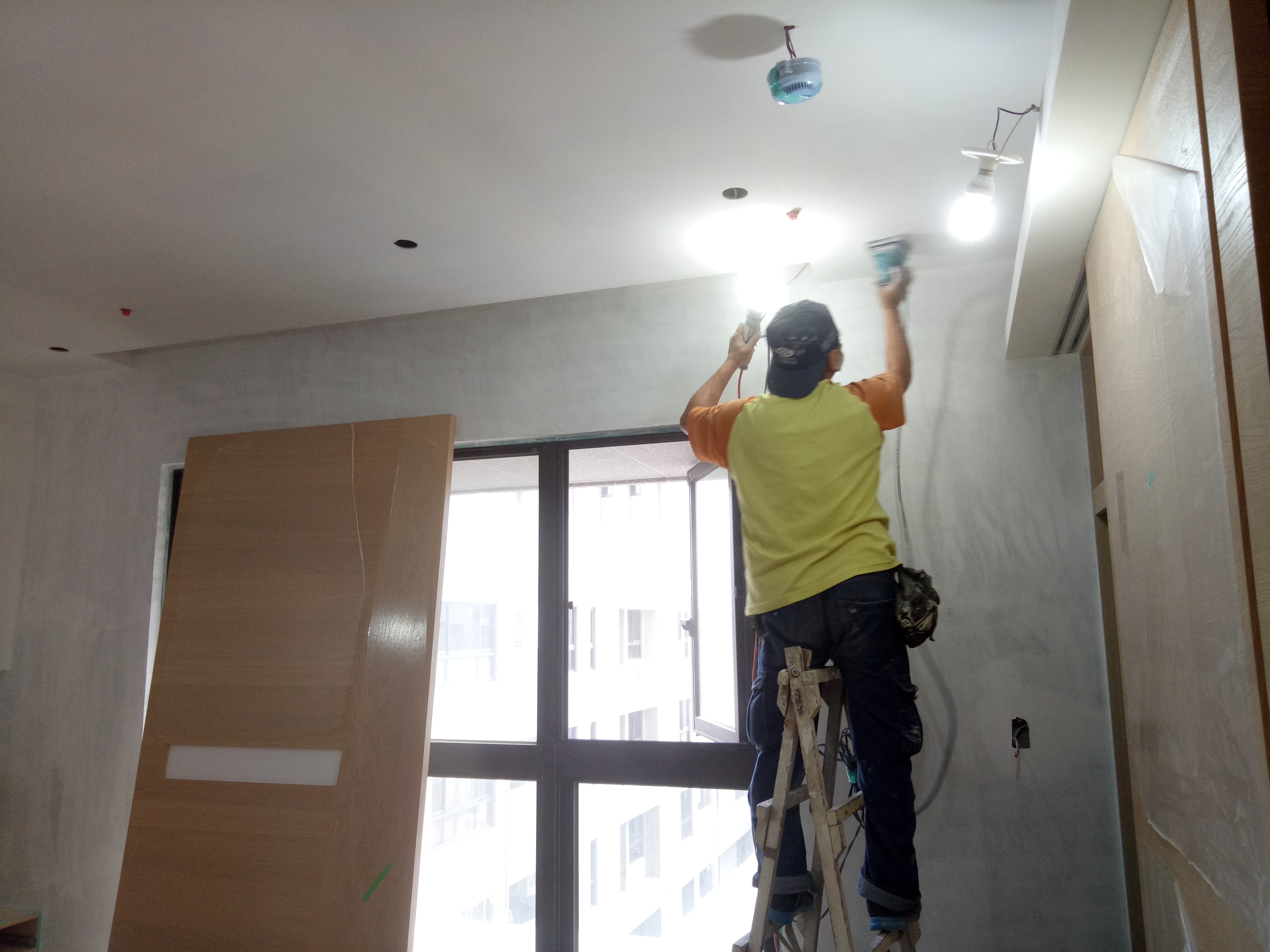

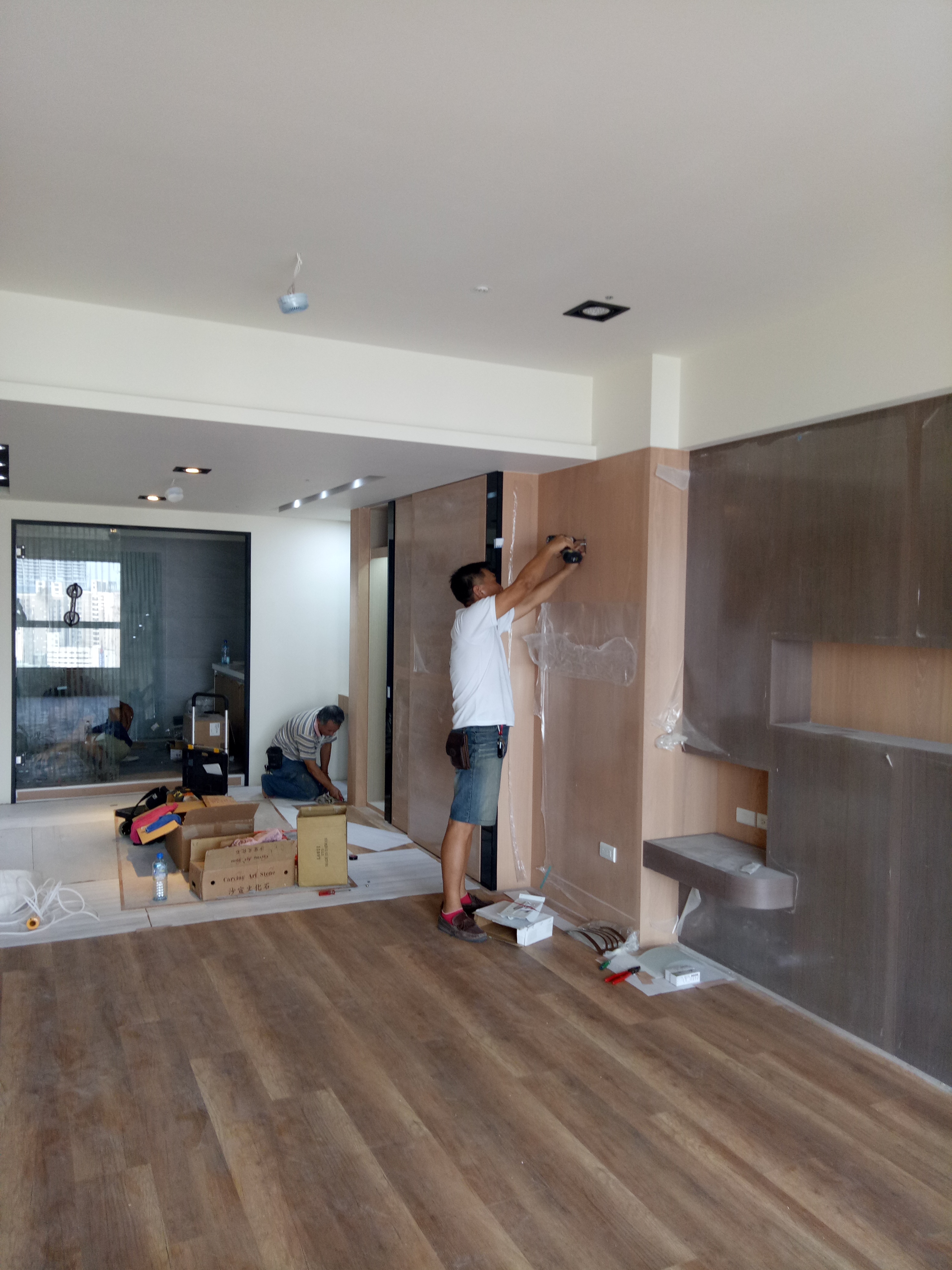

燈具安裝-1

燈具安裝-2

客廳燈投射光(調光測試)

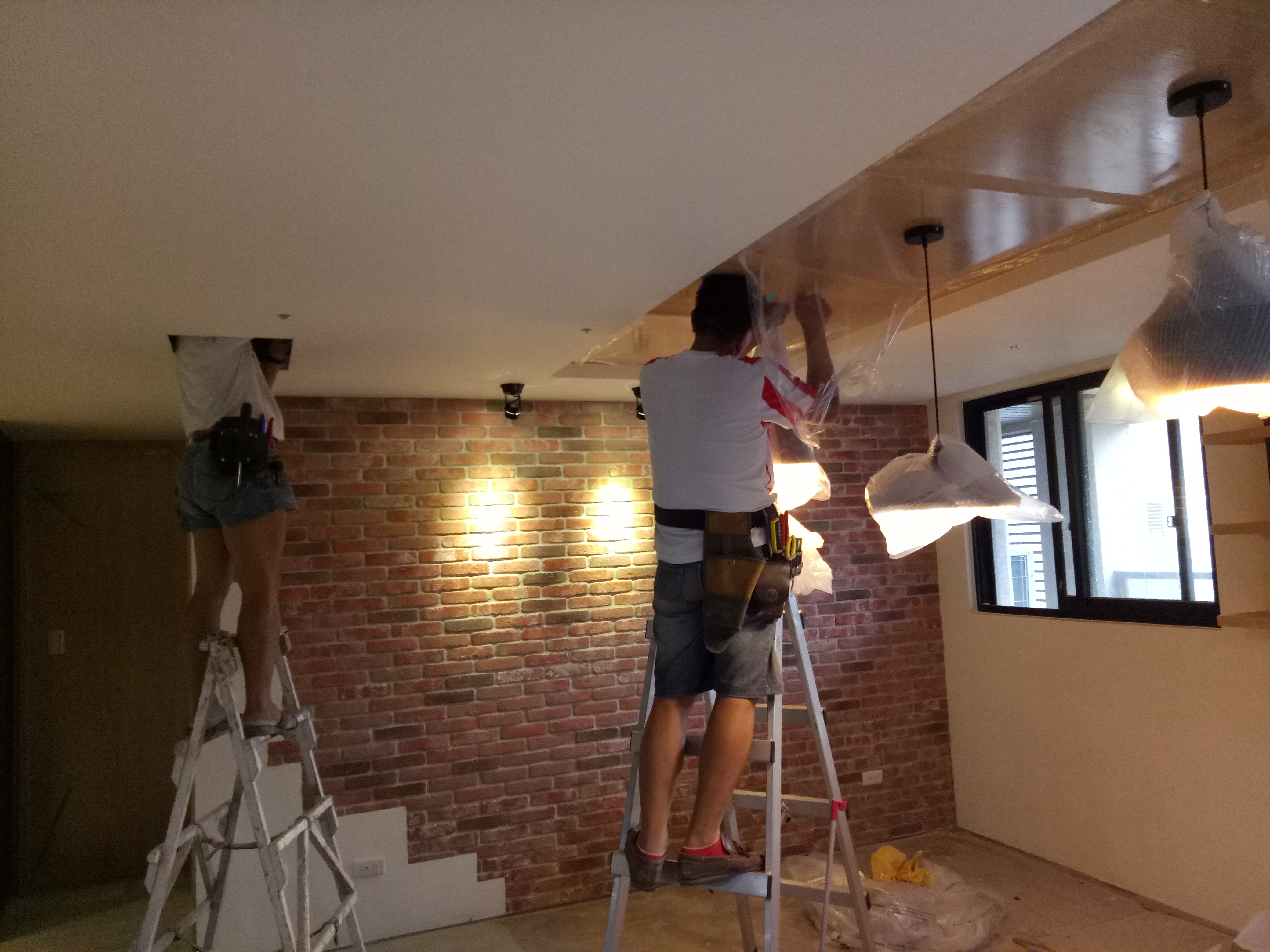

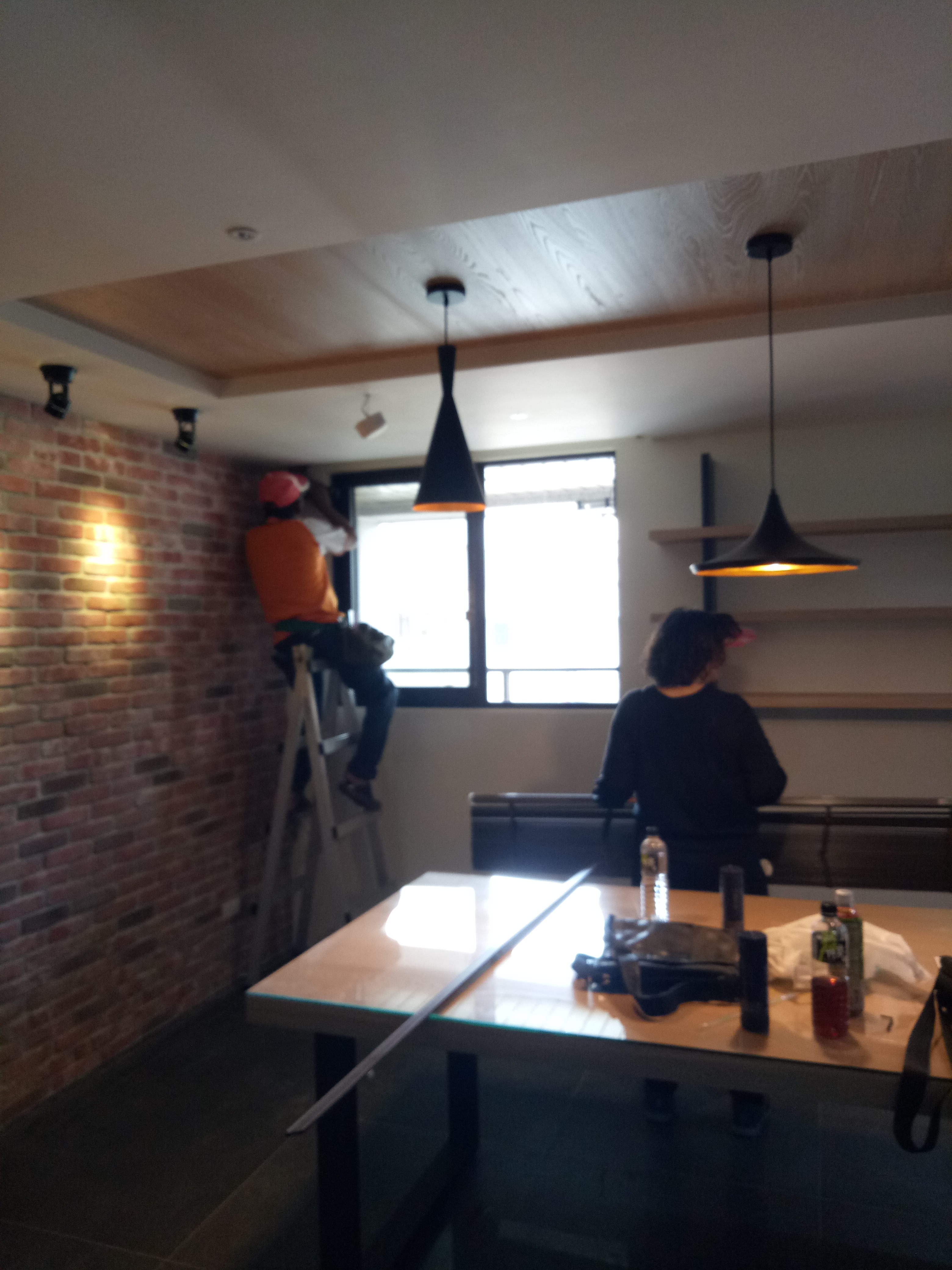

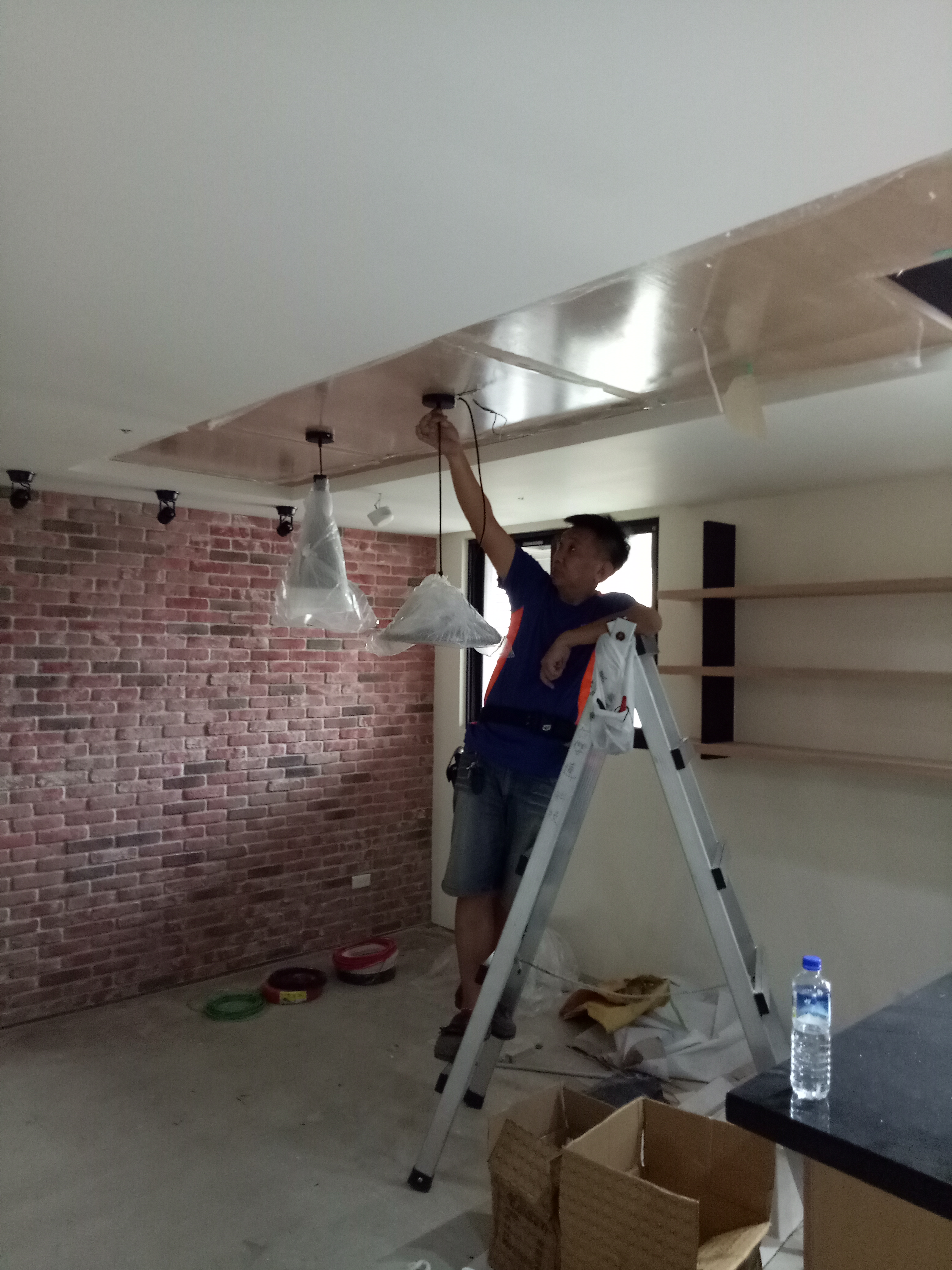

餐廳造型吊燈安裝

走道燈光測試

餐廳造型主牆燈光測試調光

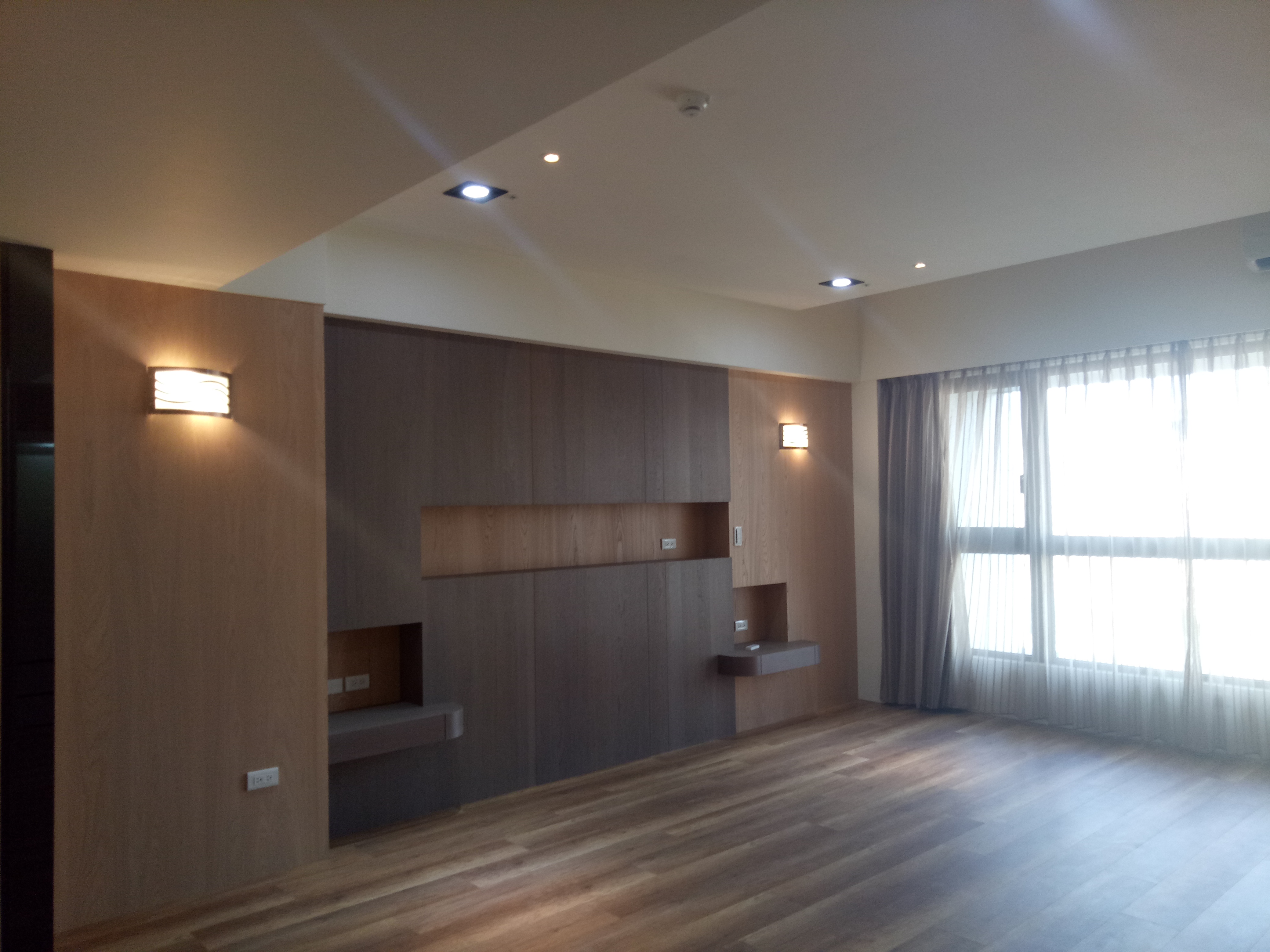

主臥床頭壁燈安裝-1

主臥床頭壁燈安裝-2

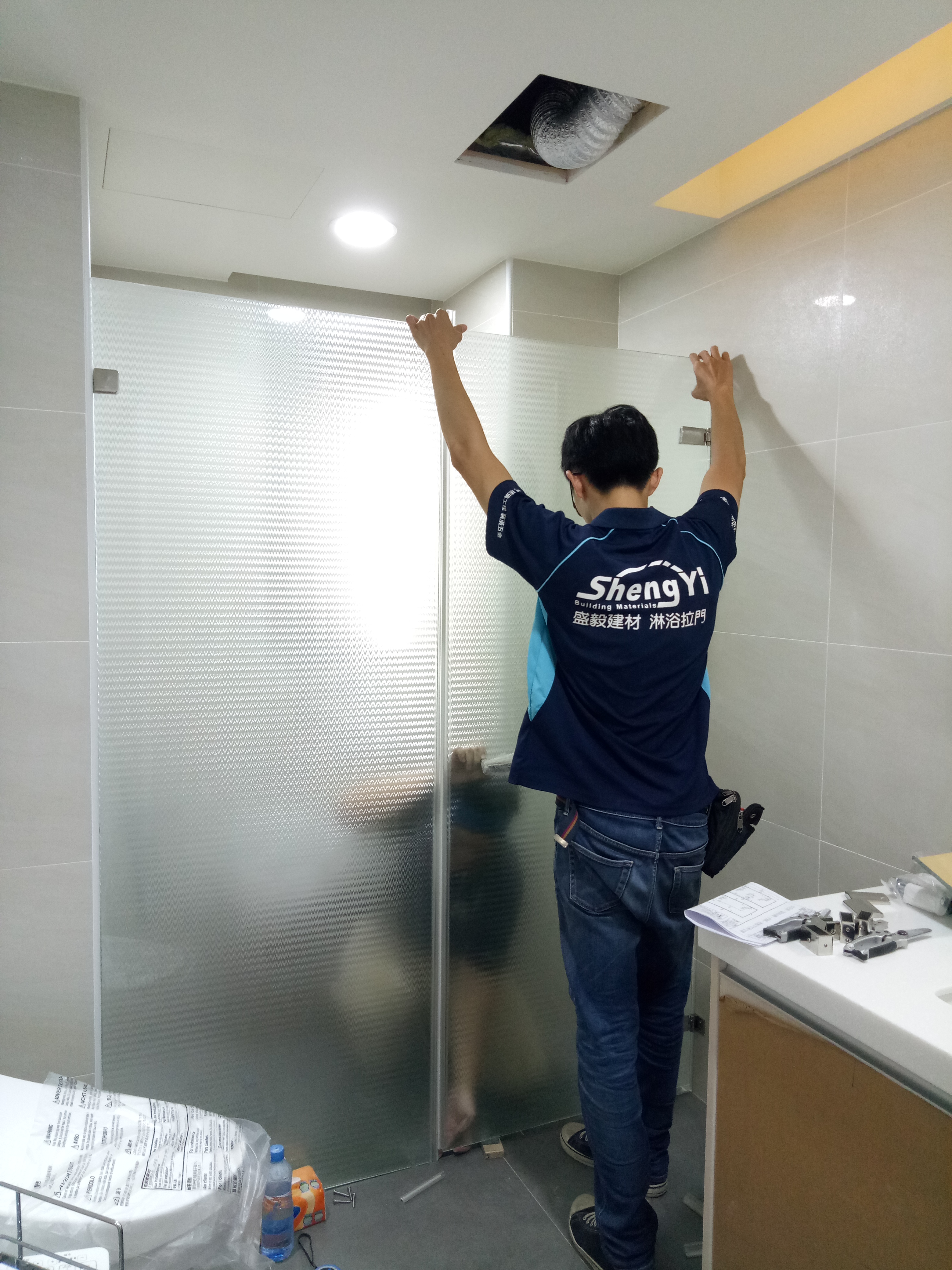

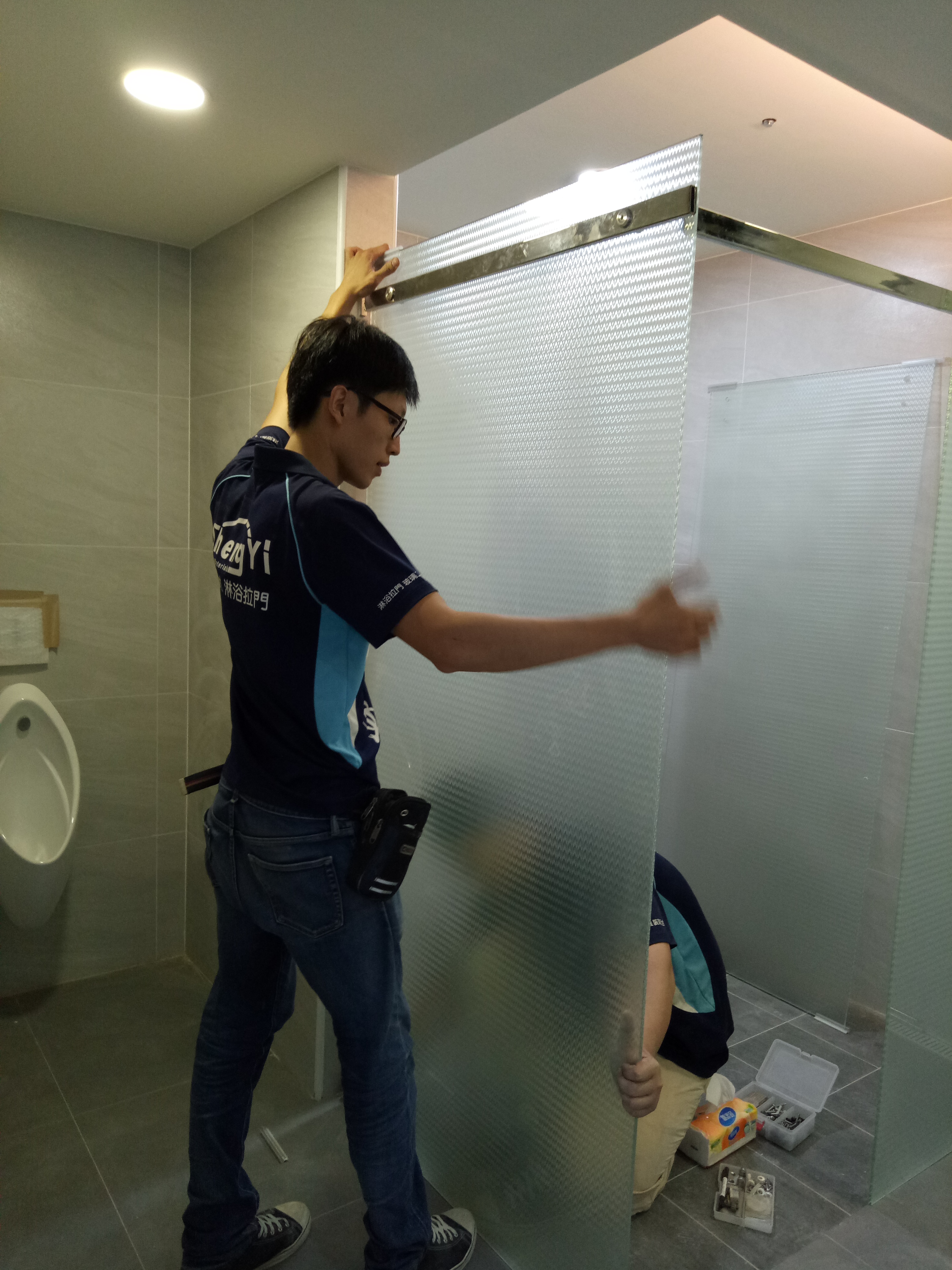

浴室乾濕分離玻璃門片安裝

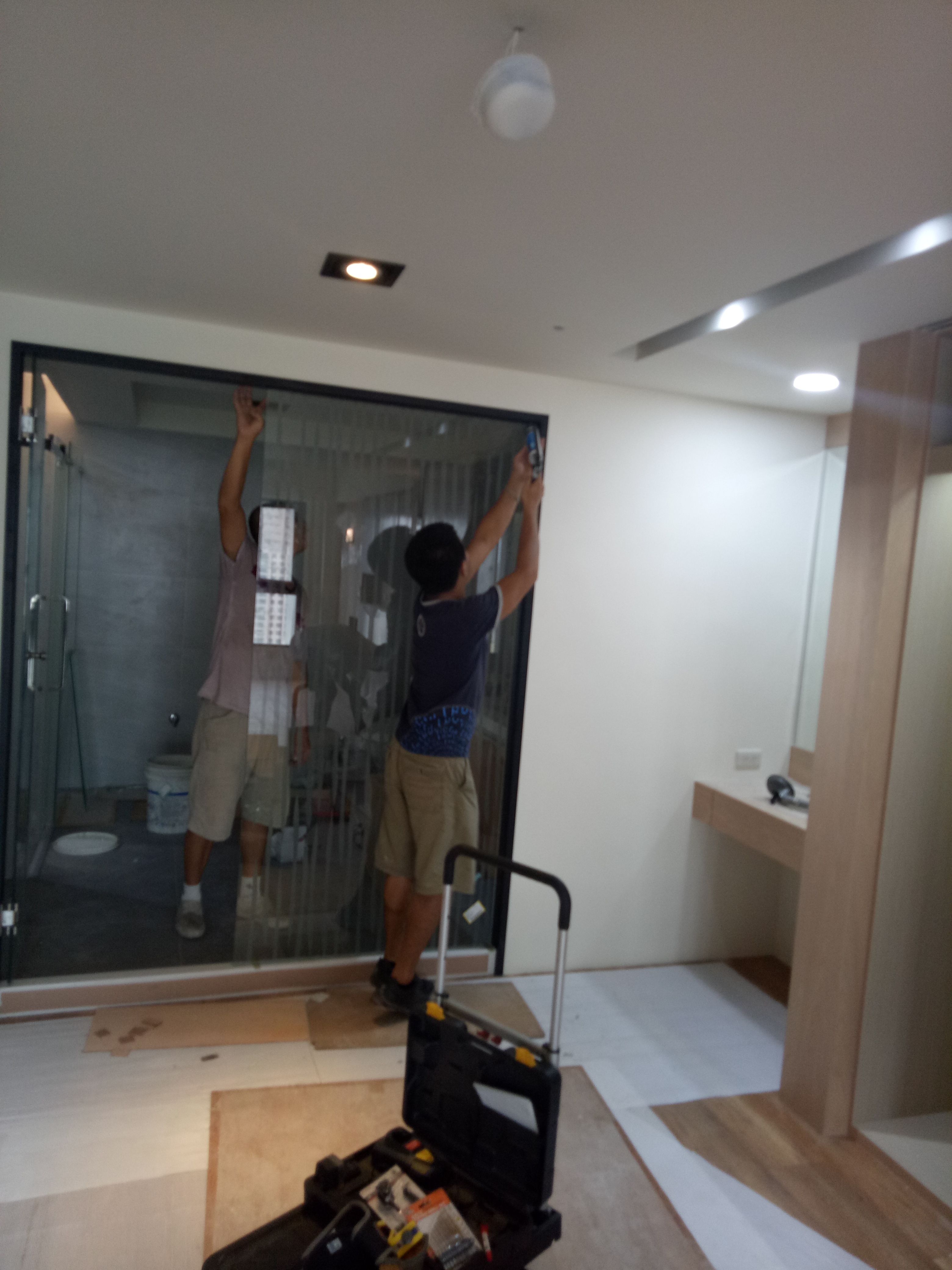

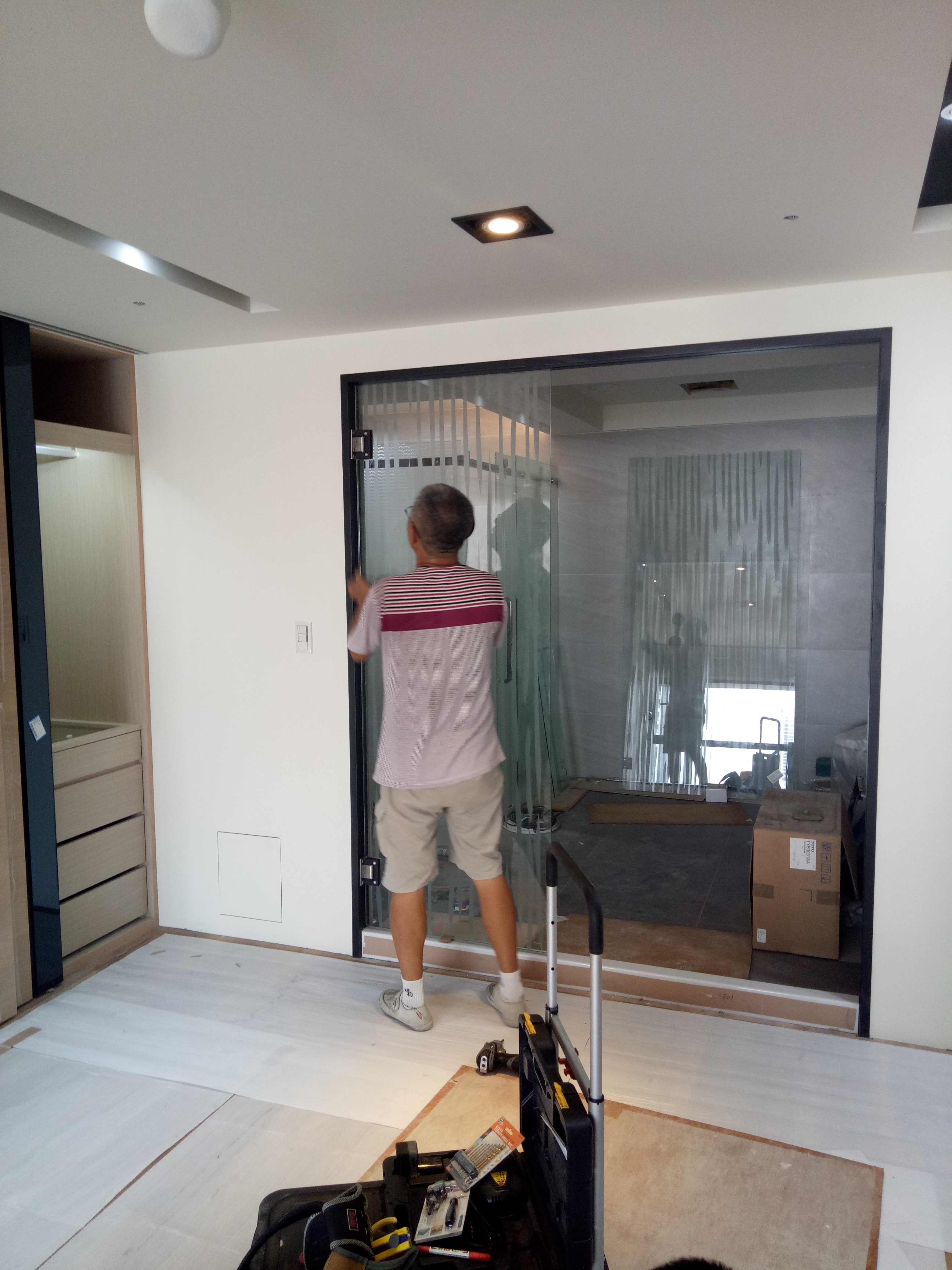

主臥浴室乾濕分離玻璃安裝-1

主臥浴室乾濕分離玻璃安裝-2

走道鐵件推拉門片玻璃安裝

廚房烤漆玻璃安裝

主臥浴室造型噴沙玻璃門片安裝.自動回軌絞鏈調整

自動回軌絞鏈調整-1

自動回軌絞鏈調整-2

造型噴砂玻璃安裝

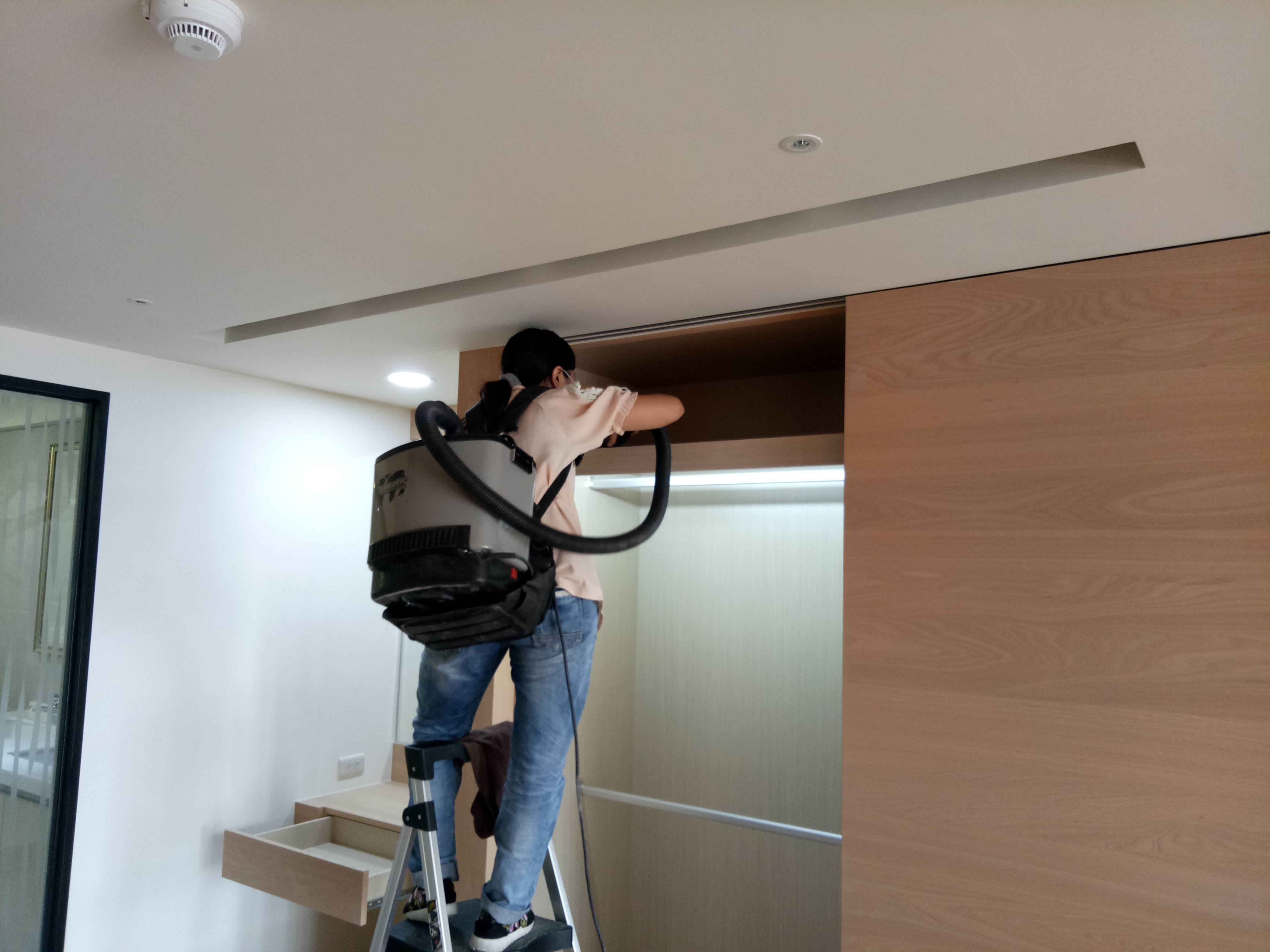

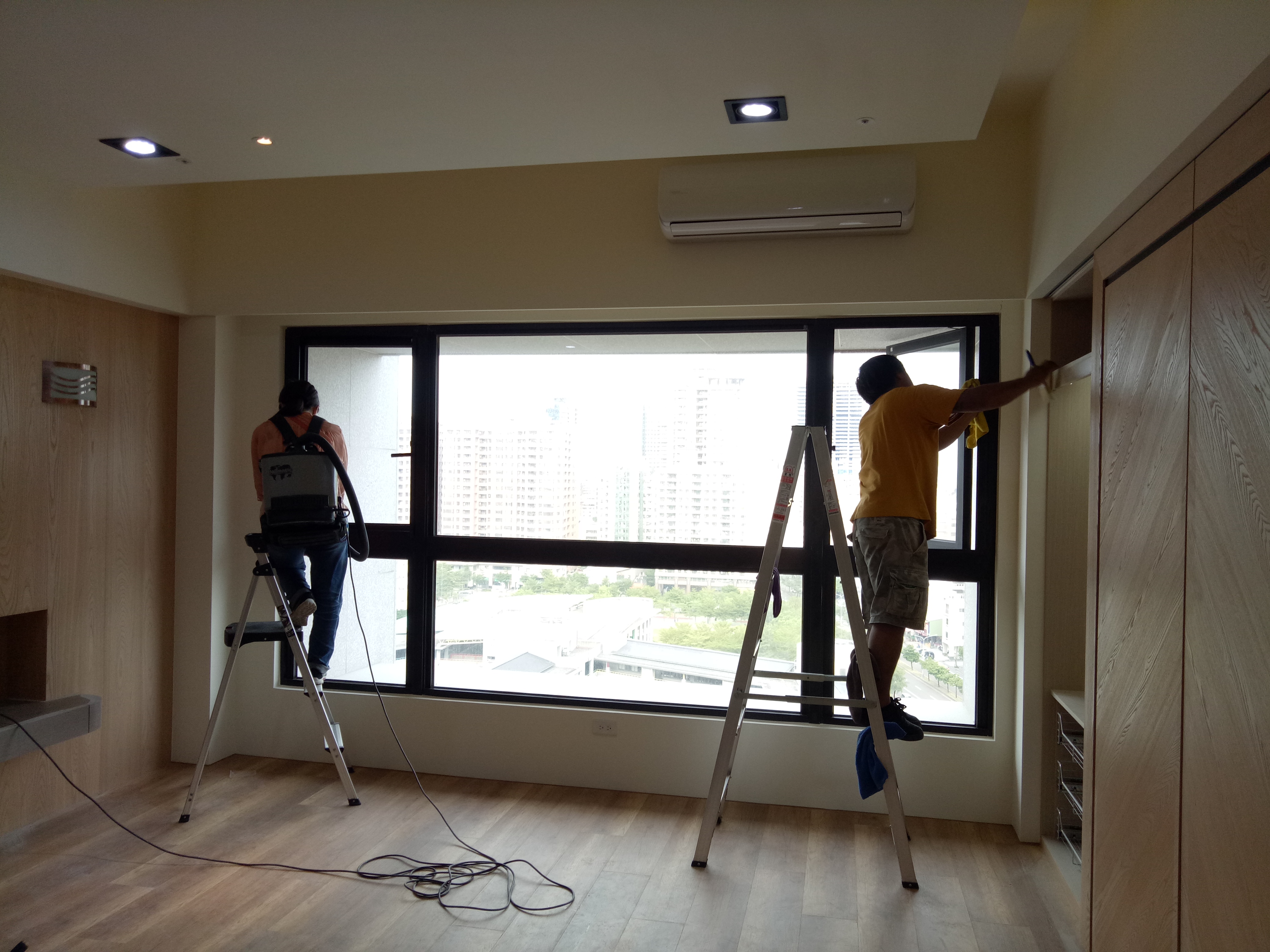

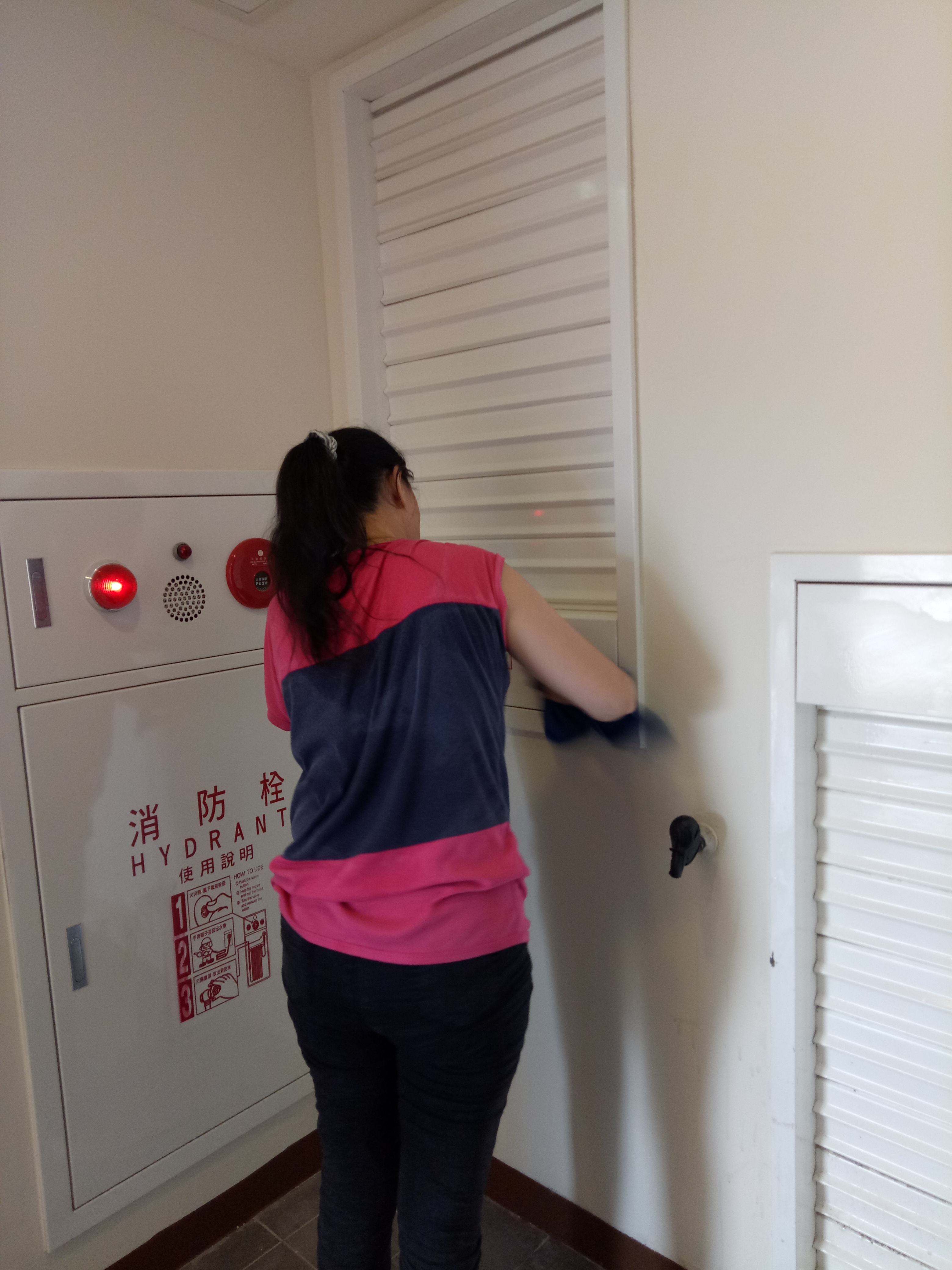

完工室內清潔-1

室內清潔-2

室內清潔-3

室內清潔-4

室內清潔-5

室內清潔-6

室內清潔-7

室內清潔-8

客廳單層半透光紗窗簾安裝

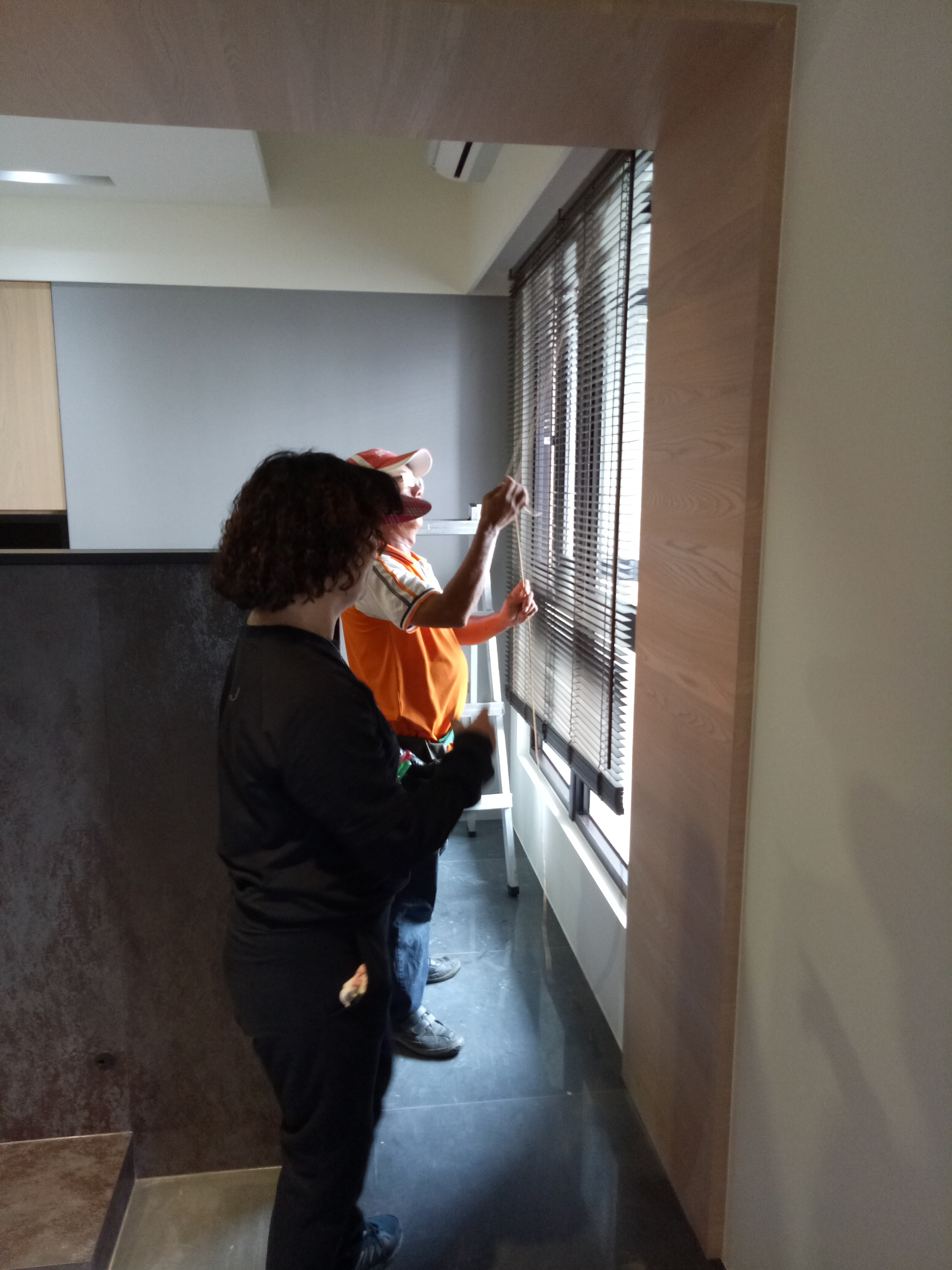

書房木百葉簾安裝

書房木百葉簾安裝

餐廳木百葉簾安裝

施工日期：2017/9/27

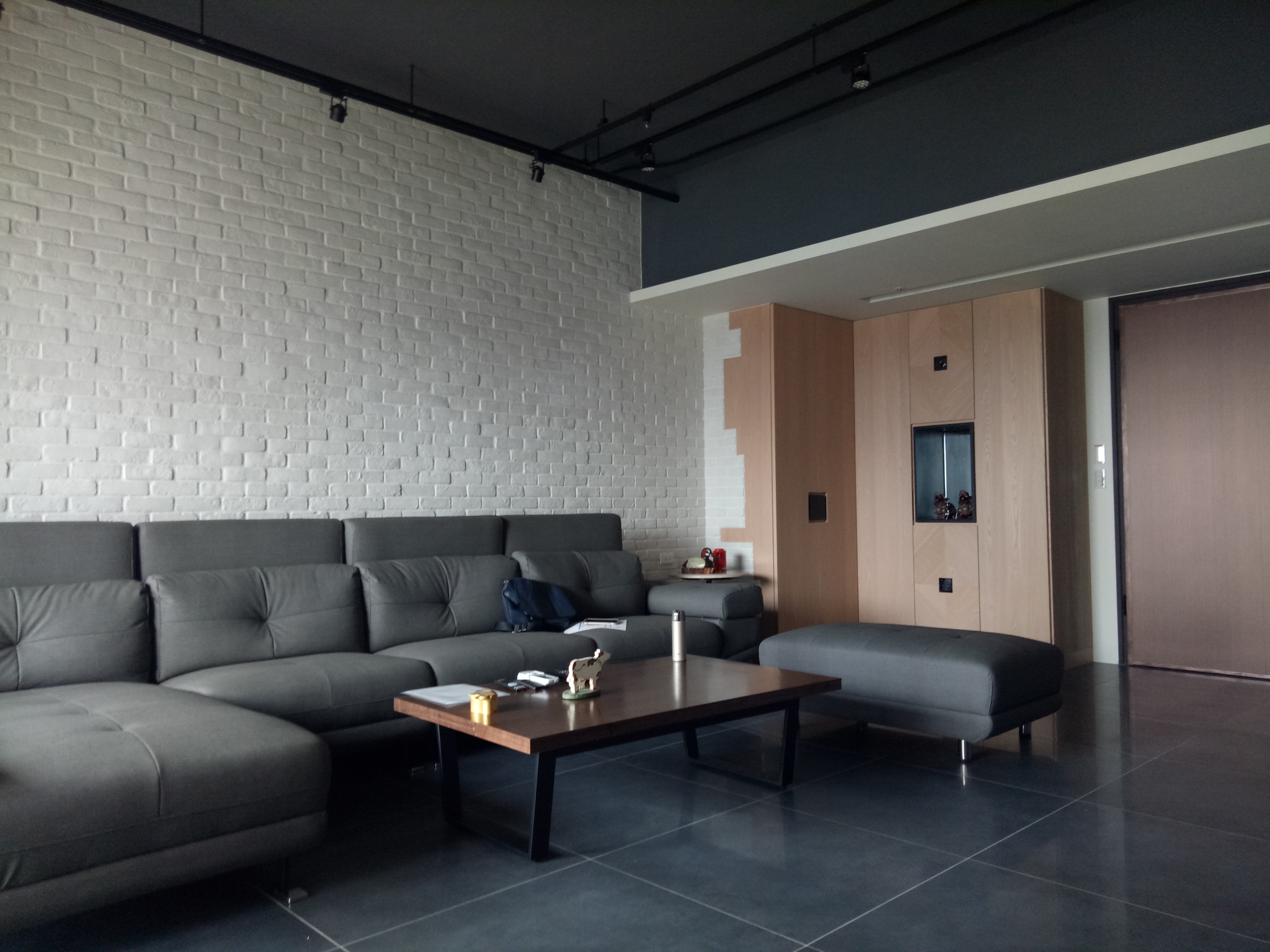

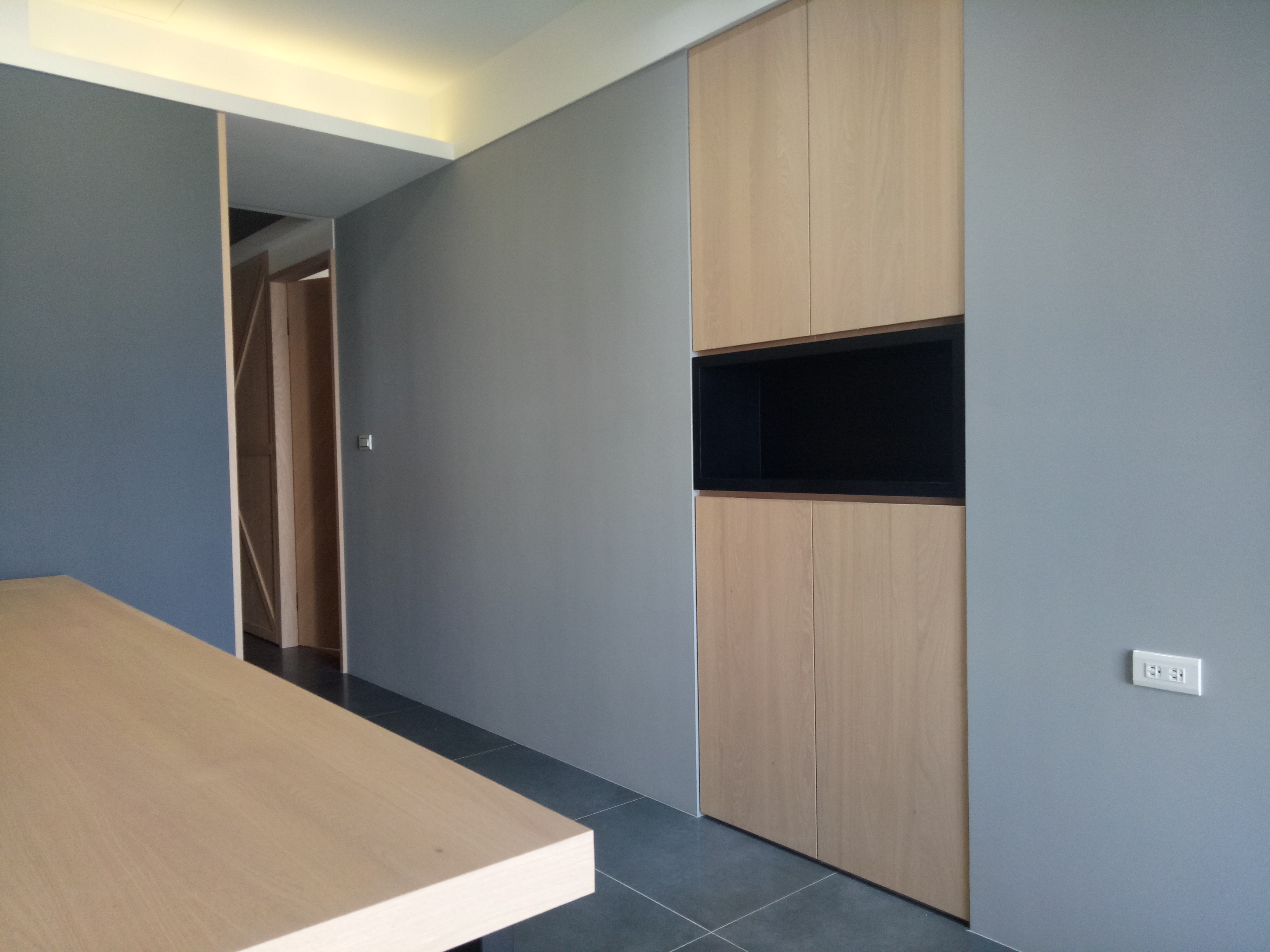

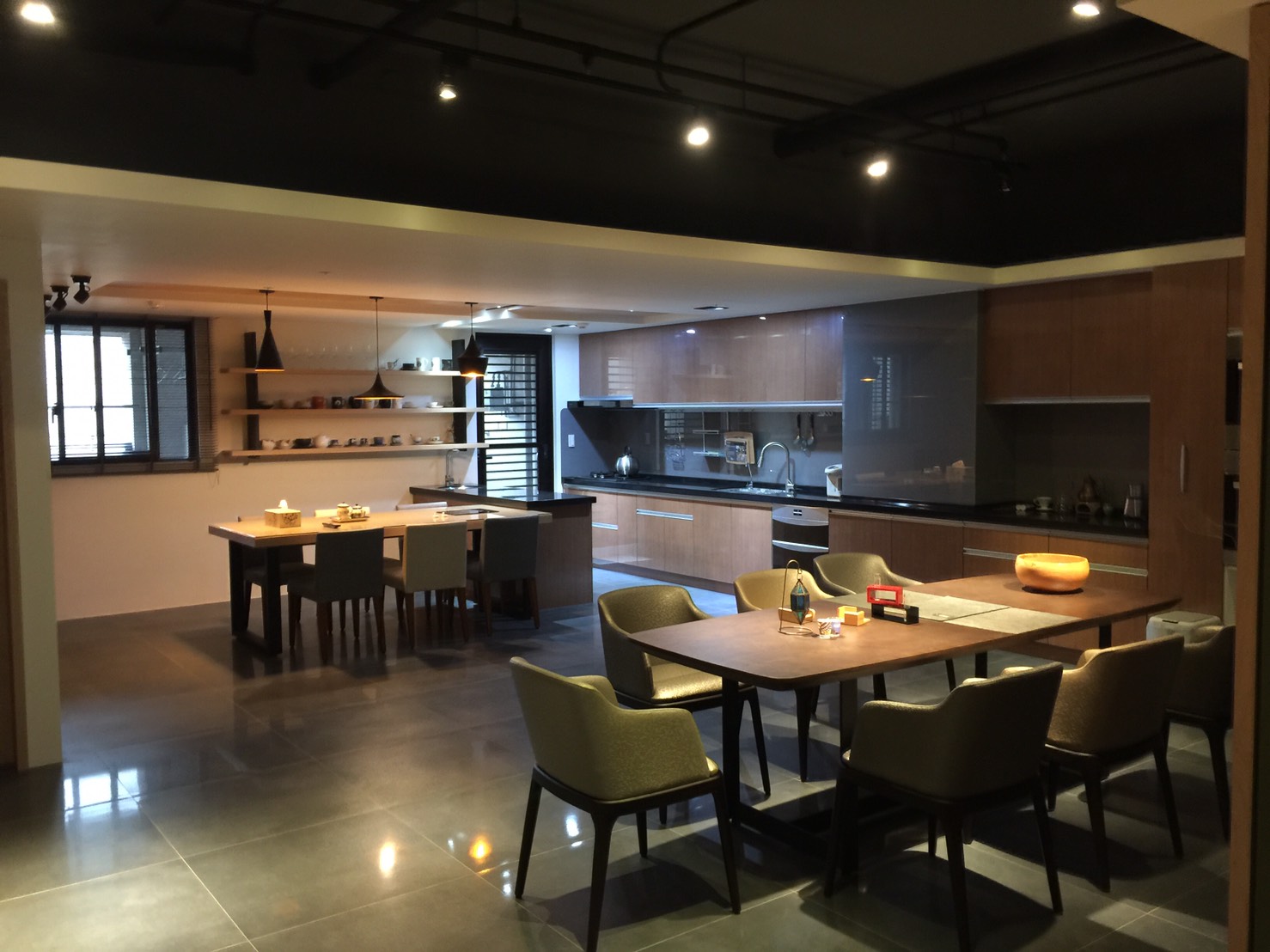

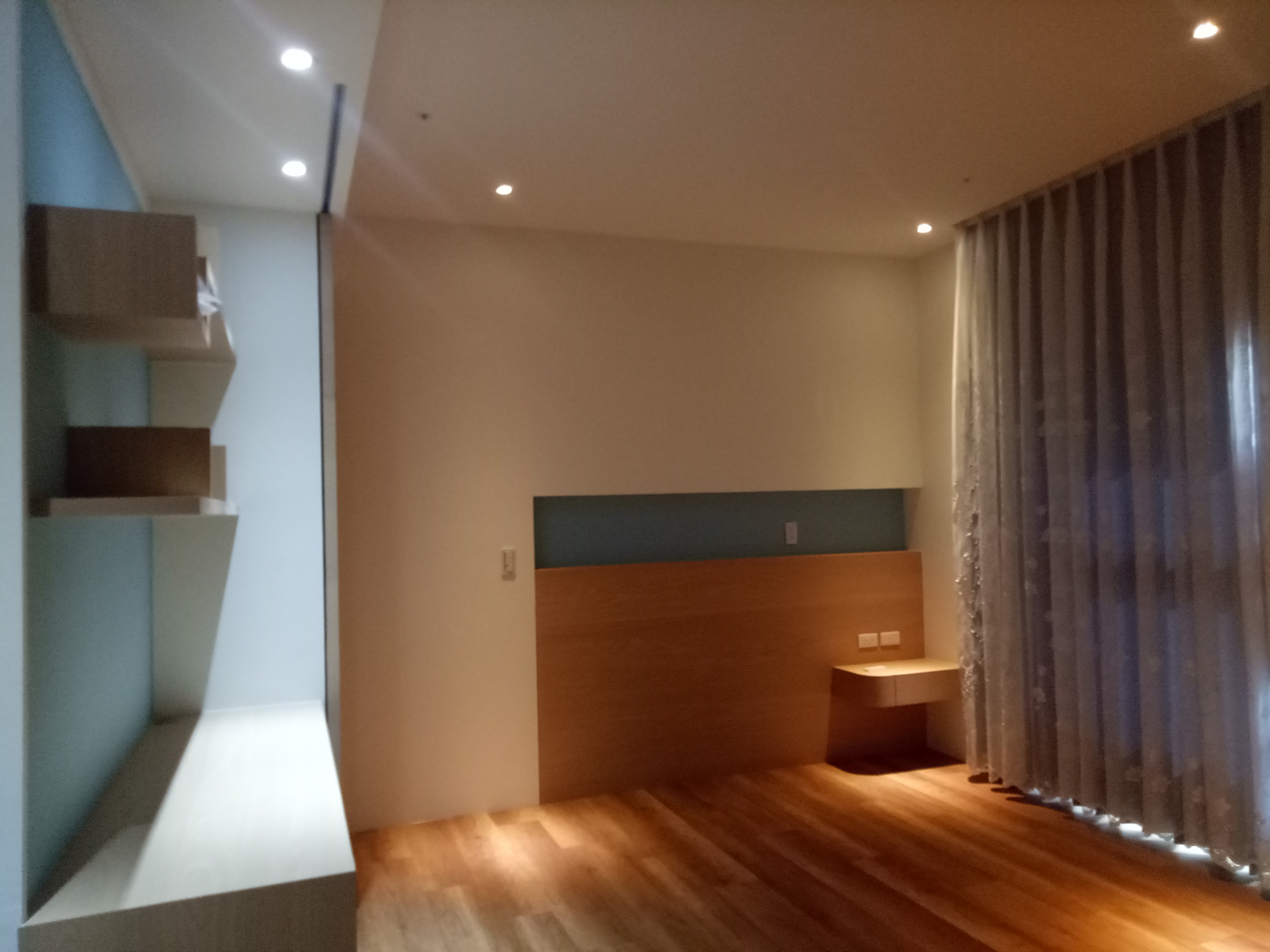

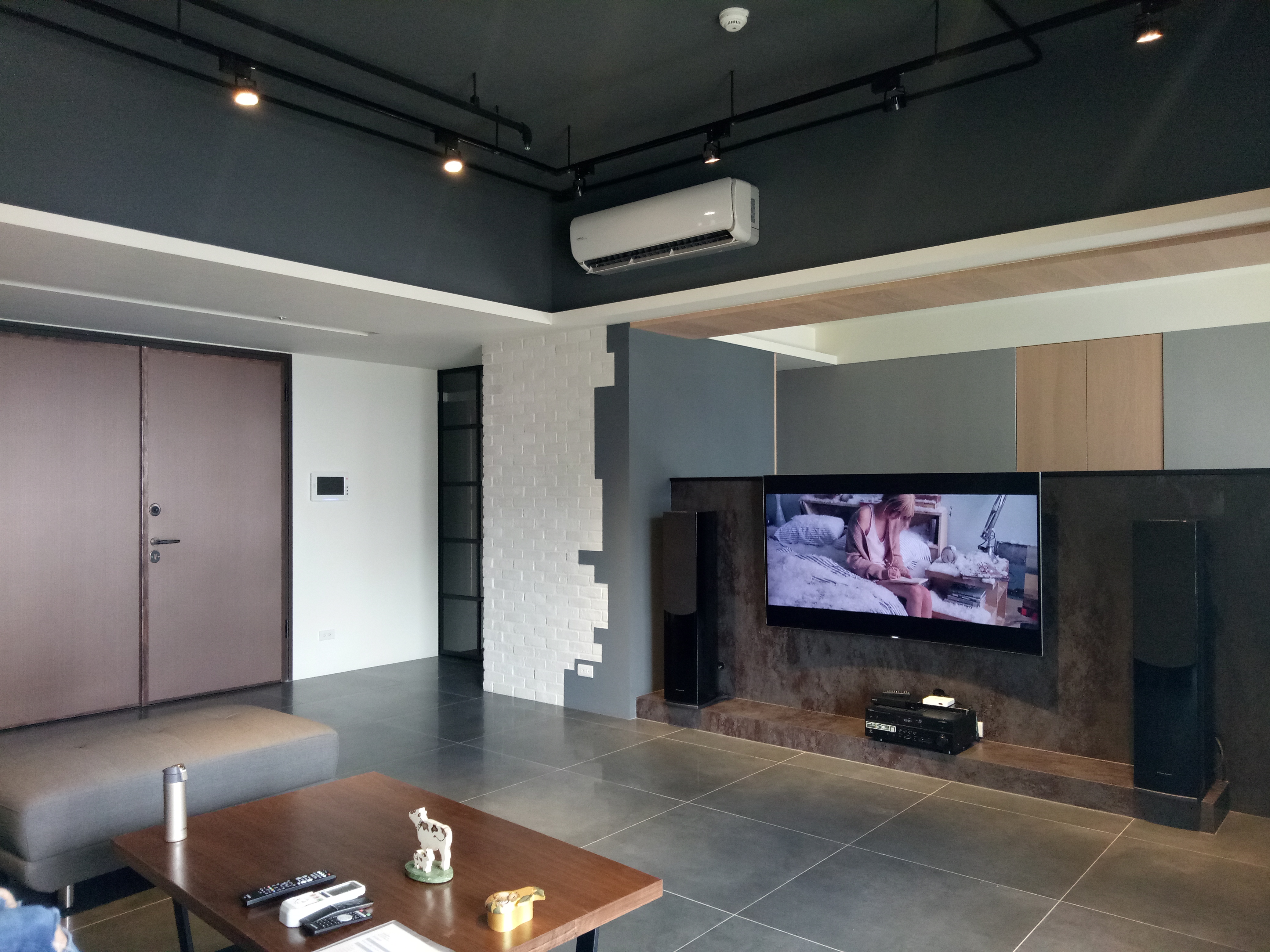

完工交屋(手機拍攝)
